Яка глибина заземлення потрібна для приватного будинку: 3, 4,5, 6, 7,5 чи 9 м?

Під час вибору заземлення для приватного будинку часто виникає просте на перший погляд питання: на яку глибину потрібно забивати заземлення — 3, 6 чи 9 метрів? Одні радять встановити кілька коротких електродів, інші — заглибити один стрижень якомога глибше. Насправді універсальної цифри, яка підходить для кожного будинку та будь-якого ґрунту, не існує.

Глибина заземлення — лише один із параметрів системи. Фактичний опір залежить від характеристик ґрунту, його вологості, кількості та розташування електродів, конструкції самого заземлювача та інших умов. Тому правильніше не шукати «магічну кількість метрів», а розуміти, як зміна глибини впливає на систему та який комплект доцільно розглядати в конкретній ситуації.

Зміст статті:

Що насправді означає глибина заземлення

У модульно-стрижневій системі вертикальний заземлювач складається з декількох окремих секцій. Стрижні послідовно з'єднуються та заглиблюються в ґрунт, завдяки чому можна сформувати електрод значної довжини без необхідності працювати з одним суцільним багатометровим стрижнем.

Наприклад, система довжиною 6 м може складатися з чотирьох секцій по 1,5 м, а 9-метрова — із шести таких секцій. При цьому загальна довжина комплекту та фактична допустима глибина одного вертикального електрода — не завжди одне й те саме. Потрібно враховувати конструкцію конкретної системи та рекомендації її виробника щодо максимальної глибини монтажу.

Основна ідея глибинного заземлення полягає в тому, що зі збільшенням довжини електрод контактує з більшою товщею ґрунту та може досягати шарів з іншими електричними характеристиками.

Від чого залежить опір заземлення

Помилка — оцінювати систему тільки за довжиною стрижнів. Два однакових заземлювачі довжиною 6 м на різних ділянках можуть показати суттєво різний результат.

На фактичний опір впливають:

питомий електричний опір ґрунту — різні типи ґрунту проводять струм по-різному;
вологість — сухий і вологий ґрунт можуть суттєво відрізнятися за провідністю;
глибина електрода — нижчі шари можуть мати інші характеристики, ніж поверхневі;
кількість електродів — система може складатися не з одного, а з декількох вертикальних заземлювачів;
розташування електродів — важлива не лише кількість, а й схема їх встановлення;
сезонні умови — температура та вологість ґрунту змінюються протягом року;
якість з'єднань між стрижнями, провідником та іншими елементами контуру.

Тому питання «яка повинна бути глибина заземлення для приватного будинку?» не має правильної відповіді у вигляді одного числа. Глибина підбирається як частина всієї системи.

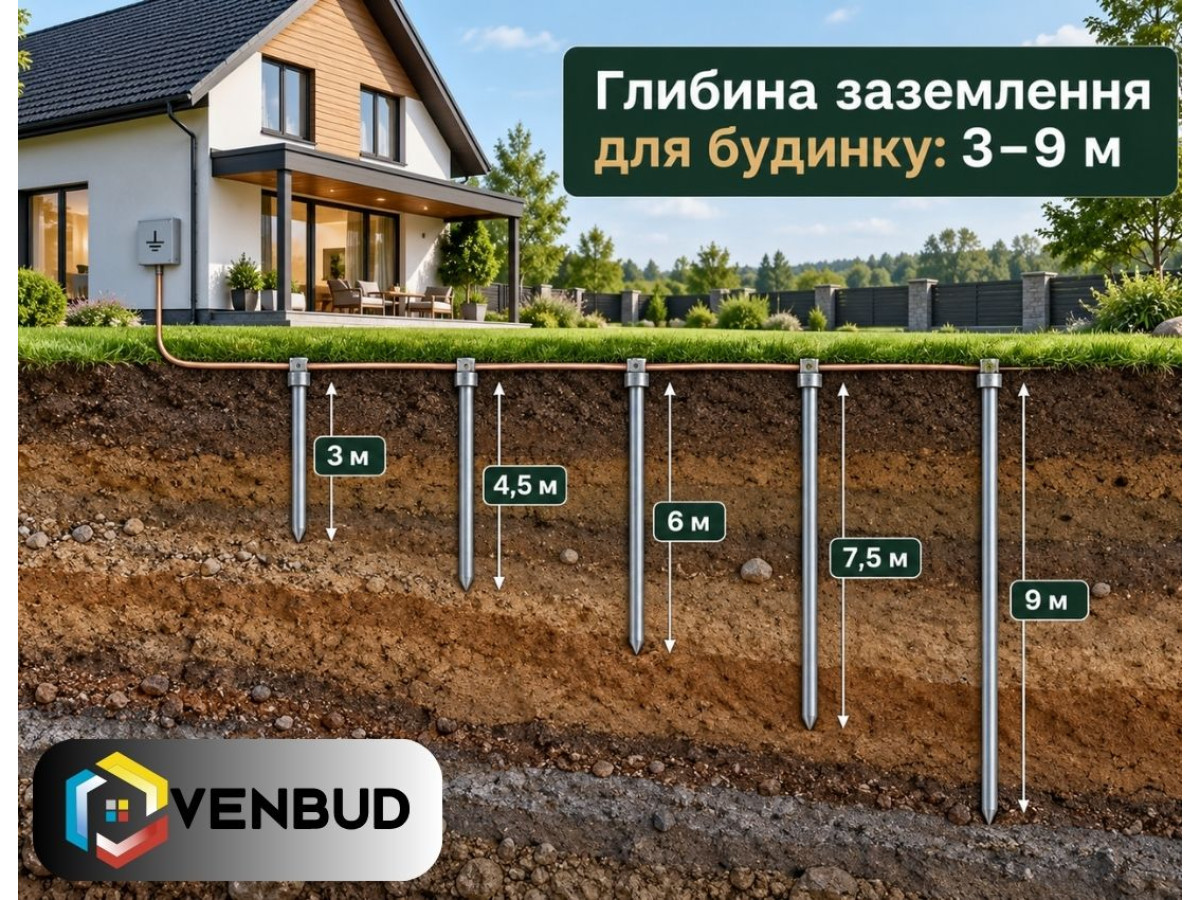

3, 4,5, 6, 7,5 або 9 м — у чому різниця

Модульні комплекти можуть мати різну загальну довжину. Якщо один стрижень має довжину 1,5 м, збільшення комплекту фактично означає додавання наступної секції.

Довжина комплекту	Кількість секцій по 1,5 м	Коли варто розглядати
3 м	2	Короткий вертикальний електрод або частина системи з декількох заземлювачів
4,5 м	3	Проміжний варіант, коли потрібно збільшити глибину відносно 3 м
6 м	4	Для формування більш глибокого вертикального заземлювача
7,5 м	5	Коли потрібна додаткова глибина порівняно з 6 м
9 м	6	Для глибокого монтажу, якщо це допускає конструкція системи та умови ґрунту

Цю таблицю не варто сприймати як правило «для малого будинку — 3 м, для великого — 9 м». Площа будинку сама по собі не визначає необхідну довжину заземлювача.

Коли може використовуватися заземлення 3 м

Комплекти заземлення 3 м зазвичай формуються з двох секцій по 1,5 м. Це найкоротша конфігурація серед розглянутих варіантів, але це не означає, що вона автоматично є недостатньою.

Триметровий вертикальний електрод може бути самостійним елементом або використовуватися як один із декількох заземлювачів, об'єднаних у загальну систему. Результат залежатиме від ґрунту та конфігурації контуру.

Якщо після монтажу фактичний опір не відповідає необхідним параметрам, рішенням може бути не тільки збільшення глибини, а й встановлення додаткових електродів.

Для чого вибирають комплект заземлення 4,5 м

Комплект заземлення 4,5 м складається з трьох секцій по 1,5 м і є логічним проміжним варіантом між 3 та 6 м. Додаткова секція дозволяє заглибити нижню частину електрода ще на 1,5 м.

Це може мати сенс, якщо верхні шари ґрунту мають менш сприятливі характеристики або якщо проєктом передбачено більш глибоке встановлення. Водночас немає підстав автоматично вважати 4,5 м «кращим» за 3 м без урахування фактичних умов.

Заземлення 6 м — коли потрібен глибший електрод

Комплект заземлення 6 м складається з чотирьох послідовних секцій по 1,5 м. Така конфігурація дозволяє збільшити глибину контакту із землею порівняно з 3- та 4,5-метровими системами.

Збільшення глибини особливо має сенс тоді, коли електричні характеристики ґрунту покращуються у нижчих шарах. Але це не універсальне правило: структура ґрунту неоднорідна, тому подальше заглиблення в окремих випадках може давати значний ефект, а в інших — відносно невеликий.

Саме тому вибір 6 м повинен бути технічним рішенням, а не просто компромісом між найдешевшим і найдовшим комплектом.

Коли є сенс у заземленні 7,5 м

Комплект заземлення 7,5 м містить п'ять секцій по 1,5 м. Він дає ще одну додаткову секцію порівняно з системою 6 м і може використовуватися там, де потрібне подальше заглиблення вертикального електрода.

Перед вибором такої конфігурації варто оцінити не тільки електричні параметри, але й можливість фізичного монтажу. Кам'янисті прошарки, щільний ґрунт та інші геологічні особливості можуть ускладнювати заглиблення.

Для довгих електродів також особливо важливо дотримуватися вимог конкретної стрижневої системи щодо способу з'єднання та допустимої глибини монтажу.

Комплект заземлення 9 м — чи завжди глибше означає краще

Комплект заземлення 9 м складається з шести секцій по 1,5 м і дозволяє сформувати один із найбільш глибоких варіантів серед представлених систем.

Проте купувати найдовший комплект «із запасом» не завжди раціонально. Якщо необхідні параметри можна отримати за допомогою коротшого електрода або декількох правильно розташованих заземлювачів, додаткова глибина може виявитися зайвою.

Перед заглибленням системи на значну глибину потрібно також перевірити технічні рекомендації виробника конкретних стрижнів. Різні конструкції можуть мати власні обмеження щодо максимальної рекомендованої глибини.

Що краще: один глибокий електрод чи декілька коротших

Це одне з найважливіших питань при проєктуванні заземлення. Один глибокий електрод може досягнути шару ґрунту з нижчим питомим опором. З іншого боку, декілька вертикальних електродів збільшують загальну площу контакту системи із землею.

При встановленні декількох заземлювачів важливе їх правильне взаємне розташування. Якщо електроди розміщені занадто близько, їх зони впливу можуть перекриватися і додавання нового стрижня не дасть очікуваного ефекту.

Тому немає універсального правила «один електрод 9 м завжди кращий за три по 3 м» або навпаки. Оптимальна конфігурація залежить від ґрунту, доступної площі та розрахунку системи.

D16 чи D20 — чи впливає діаметр стрижня на заземлення

У каталозі можна вибрати комплекти заземлення D16 (16 мм) або комплекти заземлення D20 (20 мм). Відмінність між ними не обмежується тільки діаметром стрижня — конкретні системи можуть мати різну конструкцію з'єднання, захисне покриття та монтажні елементи.

Діаметр стрижня має значення для механічної конструкції, способу монтажу, з'єднання секцій та довговічності системи. Однак не варто вважати, що збільшення діаметра з 16 до 20 мм саме по собі вирішує питання опору заземлення.

З точки зору контакту із землею на результат значно впливають глибина, характеристики ґрунту та конфігурація всієї системи. Тому D16 і D20 правильніше порівнювати як готові системи, а не лише за товщиною стрижня.

Як попередньо вибрати довжину комплекту

Якщо для об'єкта вже виконаний розрахунок або вимірювання питомого опору ґрунту, довжину й кількість електродів підбирають відповідно до отриманих даних та проєкту.

Якщо таких даних немає, не варто намагатися визначити необхідну глибину тільки за площею будинку, кількістю поверхів або потужністю вводу. Для правильного вибору потрібно врахувати:

тип і характеристики ґрунту;
конструкцію майбутньої системи заземлення;
можливість встановлення одного або декількох електродів;
доступне місце для їх розташування;
технічні характеристики вибраної стрижневої системи;
необхідність подальшого нарощування;
можливість виконати контрольні вимірювання після монтажу.

Як зрозуміти, що глибини заземлення достатньо

Не за кількістю стрижнів і не за тим, наскільки глибоко вдалося їх забити. Коректно оцінити готову систему можна за результатами вимірювання її фактичних електричних параметрів відповідним обладнанням.

Якщо після монтажу отриманий результат не відповідає вимогам конкретної електроустановки, систему коригують: змінюють конфігурацію, додають вертикальні електроди або застосовують інше технічне рішення.

Саме тому вимірювання потрібно розглядати не як додаткову опцію, а як завершальний етап робіт із заземленням.

Типові помилки при виборі глибини заземлення

Більшість помилок виникає через спробу підібрати систему лише за одним параметром. Найчастіше варто уникати таких підходів:

вибирати довжину тільки за площею будинку;
вважати, що 3, 6 або 9 м гарантовано дадуть певний опір;
автоматично купувати найдовший комплект «щоб точно вистачило»;
не враховувати властивості ґрунту;
ігнорувати вимоги виробника щодо монтажу стрижневої системи;
порівнювати D16 та D20 виключно за діаметром;
не проводити вимірювання після завершення монтажу.

Який комплект заземлення вибрати для приватного будинку

Для одного об'єкта оптимальним може виявитися комплект 3 або 4,5 м, для іншого — вертикальний електрод 6, 7,5 чи 9 м, а в окремих випадках правильнішим рішенням буде система з декількох заземлювачів.

Тому підбирати комплект потрібно не за принципом «який довший», а виходячи з характеристик ґрунту, конструкції системи та необхідних електричних параметрів.

Переглянути всі доступні комплекти заземлення можна в каталозі VENBUD. Там зібрані системи різної довжини та конструкції, що дозволяє порівняти варіанти і підібрати комплект під конкретне завдання.

Важливо: проєктування, монтаж та перевірку системи заземлення потрібно виконувати відповідно до вимог конкретної електроустановки та чинних нормативних документів. Роботи, пов'язані з електробезпекою та вимірюваннями, слід доручати кваліфікованим спеціалістам.
