Різьбовий комплект заземлення LEO LIGHTMAN D16 4,5 м StgZn, 116455

Різьбова система глибинного заземлення D16 довжиною 4,5 м

Комплект заземлення LEO LIGHTMAN D16 4,5 м (StgZn), код 116455 призначений для влаштування глибинного точкового заземлення. Вертикальний заземлювач формується з трьох різьбових стрижнів Ø16 мм довжиною по 1500 мм, які послідовно з'єднуються між собою за допомогою сталевих муфт. Загальна довжина стрижневої системи становить 4500 мм (4,5 м).

Стрижні виготовлені зі сталі S235 / S275 та мають гальванічне цинкове покриття товщиною 16–24 мкм. Для додаткового захисту виробник також передбачає полімерне покриття. Така конструкція розрахована на експлуатацію безпосередньо в ґрунті та дозволяє послідовно нарощувати глибину вертикального заземлювача.

Особливості комплекту LEO LIGHTMAN D16 4,5 м

• загальна довжина заземлювача — 4,5 м;
• 3 різьбові стрижні довжиною по 1,5 м;
• діаметр стрижнів — 16 мм;
• стрижні з'єднуються за допомогою різьбових муфт D16;
• матеріал стрижнів — сталь S235 / S275;
• гальванічне цинкове покриття товщиною 16–24 мкм;
• додатковий захист полімерним покриттям;

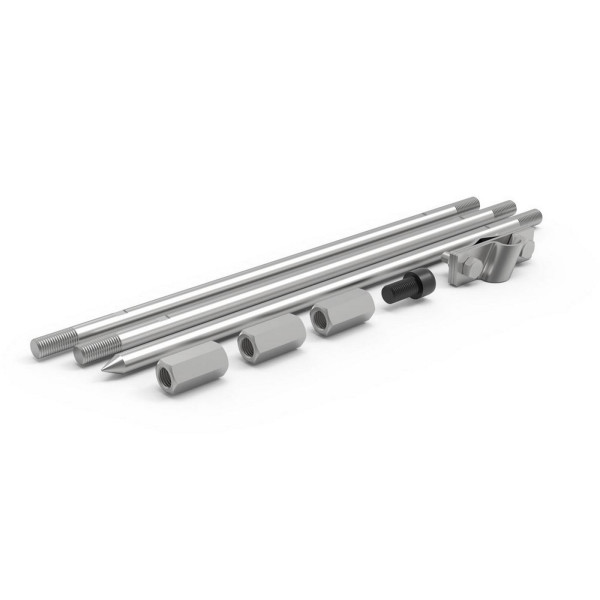

• у комплекті передбачені наконечник, ударний болт та шестигранна монтажна муфта;
• для підключення заземлювального провідника передбачений з'єднувач Cant D16;
• можливий механізований монтаж за допомогою відбійного інструменту та насадки SDS-Max.

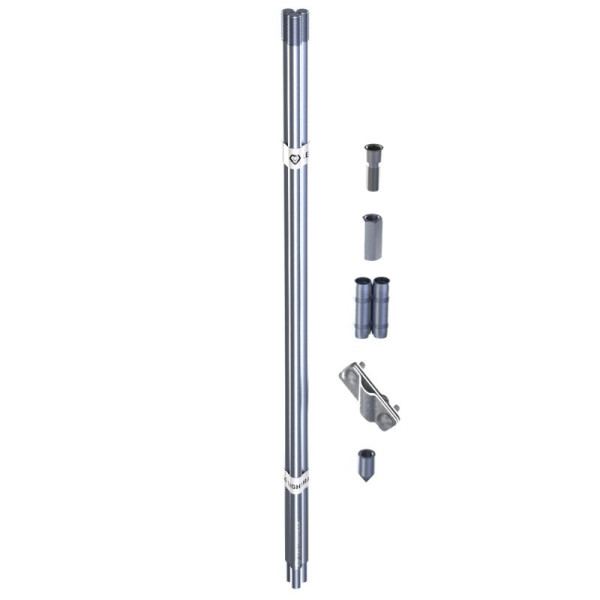

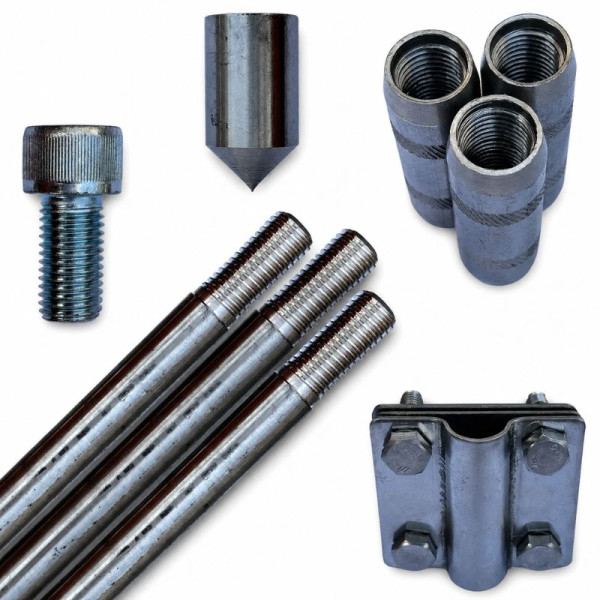

Що входить у комплект заземлення D16 4,5 м

Технічні характеристики комплекту

Різьбове з'єднання стрижнів D16

Стрижні LEO LIGHTMAN D16 мають різьбову конструкцію та з'єднуються між собою муфтами D16. Для комплекту довжиною 4,5 м використовуються три стрижні та дві з'єднувальні муфти, що дозволяє сформувати єдиний вертикальний заземлювач.

Для передачі ударного навантаження під час заглиблення верхнього стрижня комплект містить шестигранну муфту D16 та ударний болт M16×40. Така схема дозволяє монтувати стрижневу систему за допомогою відповідного ударного інструменту.

Підключення заземлювача до провідника

Комплект містить з'єднувач Cant D16 для приєднання вертикального стрижня Ø16 мм до провідника системи заземлення. З'єднувач підтримує підключення сталевої смуги шириною до 40 мм або дроту Ø8–10 мм.

Як провідник можуть використовуватися, зокрема, оцинкований дріт Ø10 мм або оцинковані смуги 25×4, 30×3,5 та 40×4 мм.

Монтаж комплекту заземлення 4,5 м

Стрижні встановлюються послідовно: перший стрижень із наконечником заглиблюється в ґрунт, після чого через різьбову муфту до нього приєднується наступна секція. Таким способом три стрижні формують вертикальний заземлювач сумарною довжиною 4,5 м.

Для механізованого монтажу LEO LIGHTMAN рекомендує зубило SDS-Max під D16, код 116071. Для захисту з'єднань у ґрунті можна додатково використовувати антикорозійний бандаж, а для зменшення перехідного опору контактних з'єднань — струмопровідну пасту. Ці матеріали та монтажна насадка до комплекту не входять.

Коли обирають комплект заземлення D16 4,5 м

Комплект із трьох стрижнів дозволяє отримати глибший вертикальний електрод порівняно з базовим набором D16 3 м. Це дає можливість використовувати стрижневу систему відповідно до проєкту заземлення та фактичних характеристик ґрунту на об'єкті.

Необхідна кількість вертикальних електродів і глибина їх встановлення визначаються вимогами до системи та умовами ґрунту. Після монтажу фактичний опір заземлення необхідно перевірити вимірюванням.

Комплекти заземлення D16 (16 мм), Комплекти заземлення 4,5 м
