Комплект заземлення різьбовий LEO LIGHTMAN D16 7,5 м StgZn, 116755

Різьбовий комплект для глибинного заземлення D16 довжиною 7,5 м

Комплект заземлення LEO LIGHTMAN D16 7,5 м (StgZn), код 116755 призначений для влаштування глибинного точкового заземлення. Вертикальний електрод формується з 5 різьбових стрижнів Ø16 мм довжиною по 1500 мм, які послідовно з'єднуються між собою за допомогою муфт D16. Загальна довжина зібраної стрижневої системи становить 7500 мм (7,5 м).

Стрижні виготовлені зі сталі S235 / S275 та захищені гальванічним цинковим покриттям товщиною 16–24 мкм. Додатково виробник передбачає полімерне захисне покриття. Різьбова конструкція дозволяє поетапно нарощувати заземлювач без застосування зварювання.

Особливості комплекту LEO LIGHTMAN D16 7,5 м

• загальна довжина стрижневої системи — 7,5 м;
• 5 різьбових стрижнів Ø16 мм по 1,5 м;
• 4 сталеві муфти D16 для послідовного з'єднання стрижнів;
• матеріал стрижнів — сталь S235 / S275;
• гальванічне цинкування товщиною 16–24 мкм;
• додатковий полімерний захист поверхні;
• різьбове модульне з'єднання без необхідності зварювання стрижнів;
• наконечник для заглиблення входить у комплект;
• ударний болт і шестигранна муфта передбачені для монтажу ударним інструментом;
• для підключення до провідника комплектується з'єднувачем Cant D16.

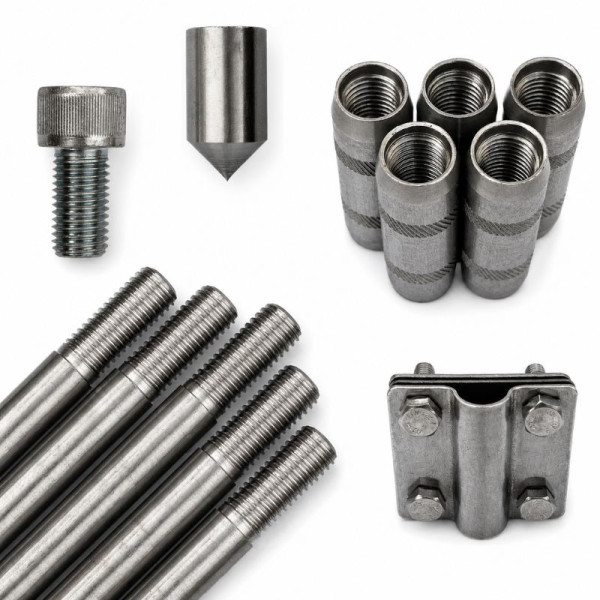

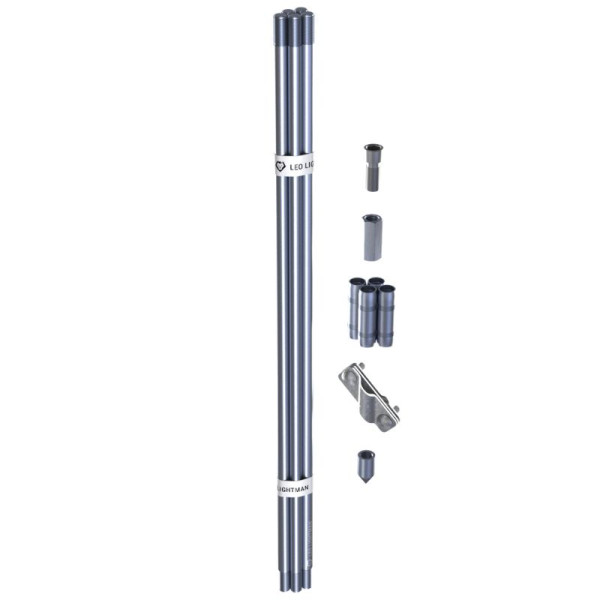

Комплектація заземлення D16 7,5 м

Технічні характеристики комплекту

Різьбове з'єднання п'яти стрижнів D16

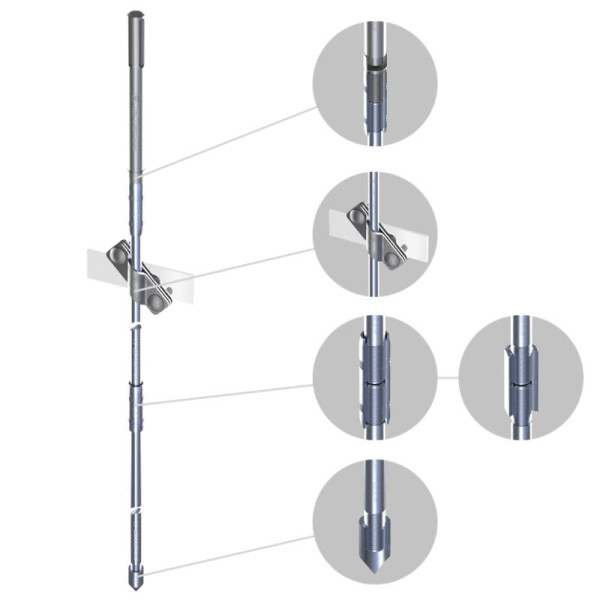

Стрижні LEO LIGHTMAN D16 мають різьбові кінці та послідовно з'єднуються муфтами D16. У комплекті довжиною 7,5 м використовуються п'ять стрижнів і чотири з'єднувальні муфти, завдяки чому окремі секції утворюють єдиний вертикальний заземлювач.

Для передачі ударного навантаження під час монтажу використовується комплектна шестигранна муфта D16 разом з ударним болтом M16×40. Така система дозволяє заглиблювати стрижні без зварювання окремих секцій між собою.

Антикорозійний захист стрижнів

Стрижні D16 мають гальванічне цинкове покриття товщиною 16–24 мкм і додатковий полімерний захисний шар. Стрижень 116155 відповідає вимогам ДСТУ EN IEC 62561-2:2019 до провідників та заземлювальних електродів систем блискавкозахисту.

Підключення заземлення до смуги або дроту

Для підключення вертикального електрода до зовнішнього контуру в комплект входить з'єднувач Cant D16. Він призначений для стрижня Ø16 мм і дозволяє приєднувати сталеву смугу шириною до 40 мм або дріт Ø8–10 мм.

Як провідник можуть використовуватися, зокрема, оцинкований дріт Ø10 мм або оцинковані сталеві смуги 25×4, 30×3,5 та 40×4 мм.

Монтаж комплекту заземлення D16 7,5 м

Перший стрижень із наконечником заглиблюється в ґрунт, після чого до нього через різьбову муфту приєднується наступна секція. Процес повторюється послідовно з кожним стрижнем, що дозволяє сформувати вертикальний заземлювач необхідної довжини.

Для механізованого монтажу LEO LIGHTMAN рекомендує зубило SDS-Max під D16, код 116071. Для додаткового захисту контактів у ґрунті виробник також рекомендує антикорозійний бандаж, а для зменшення перехідного опору між контактними елементами — струмопровідну пасту. Ці матеріали та насадка до базової комплектації 116755 не входять.

Для яких задач обирають комплект D16 7,5 м

Комплект із п'яти стрижнів дозволяє отримати більш глибокий вертикальний електрод порівняно з комплектами D16 на 3, 4,5 та 6 м. Це дає більше можливостей при проєктуванні заземлення на ділянках, де для досягнення необхідних параметрів потрібно контактувати з глибшими шарами ґрунту.

Водночас довжина заземлювача сама по собі не гарантує необхідного опору. Результат залежить від питомого опору та вологості ґрунту, кількості електродів і конфігурації системи. Після монтажу фактичний опір заземлення необхідно перевірити вимірюванням.
