Комплект заземлення LEO LIGHTMAN D20 4,5 м StZn, 120451

Модульно-стрижневий комплект для заземлення на глибину 4,5 м

Комплект заземлення LEO LIGHTMAN D20 4,5 м (StZn), код 120451 призначений для влаштування глибинного точкового заземлення. Система складається з трьох сталевих стрижнів діаметром 20 мм і довжиною по 1500 мм, які послідовно з'єднуються між собою та утворюють вертикальний заземлювач загальною довжиною 4,5 м.

Стрижні виготовлені зі сталі S235 JR та захищені гарячим цинкуванням. Товщина цинкового покриття становить 70–100 мкм. Така конструкція призначена для тривалої експлуатації металевих елементів безпосередньо в ґрунті та захищає сталь від корозійного впливу.

Особливості комплекту заземлення LEO LIGHTMAN 4,5 м

• загальна довжина вертикального заземлювача — 4,5 м;
• у комплекті три стрижні довжиною 1,5 м кожен;
• діаметр стрижнів — 20 мм;
• стрижні виготовлені зі сталі S235 JR;
• захисне покриття — гаряче цинкування товщиною 70–100 мкм;
• безмуфтове з'єднання стрижнів методом запресування;
• не потрібно використовувати окремі різьбові муфти для з'єднання стрижнів;

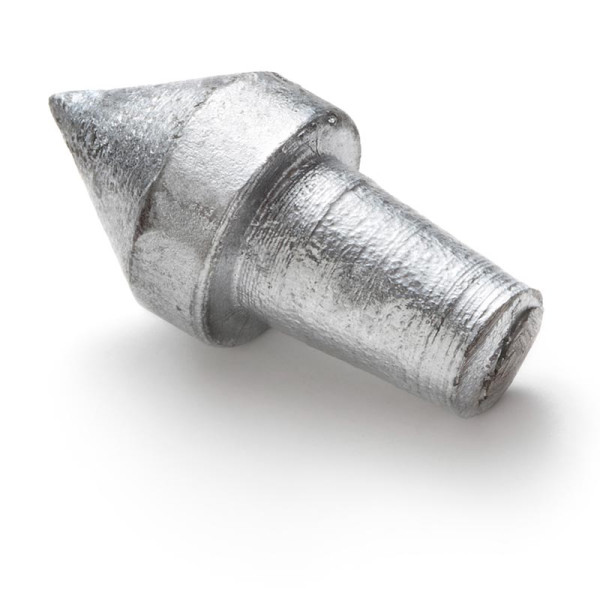

• у комплекті передбачені наконечник та з'єднувач Cant D20;
• можливий ручний або механізований спосіб заглиблення з використанням відповідної монтажної насадки.

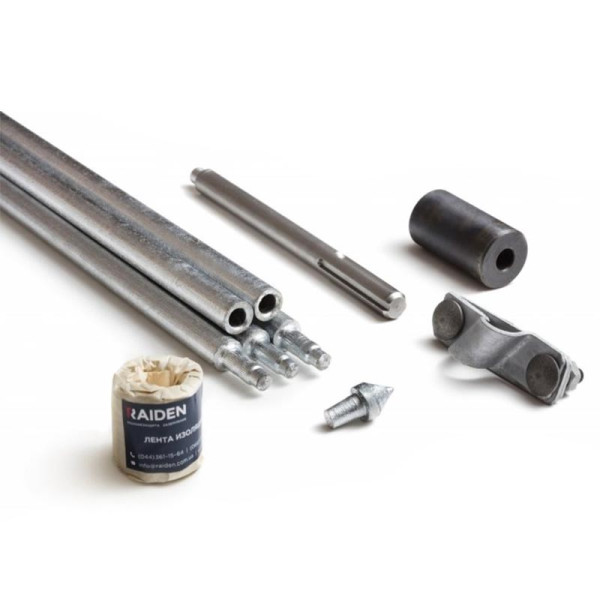

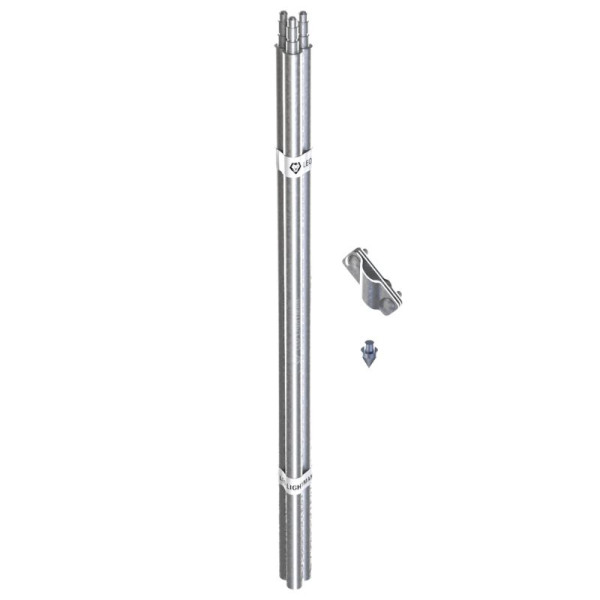

Що входить у комплект заземлення D20 4,5 м

Технічні характеристики комплекту LEO LIGHTMAN 120451

Як з'єднуються стрижні D20

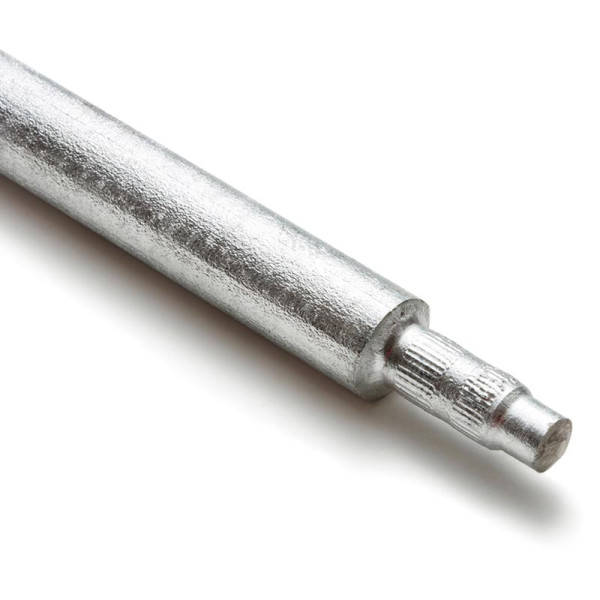

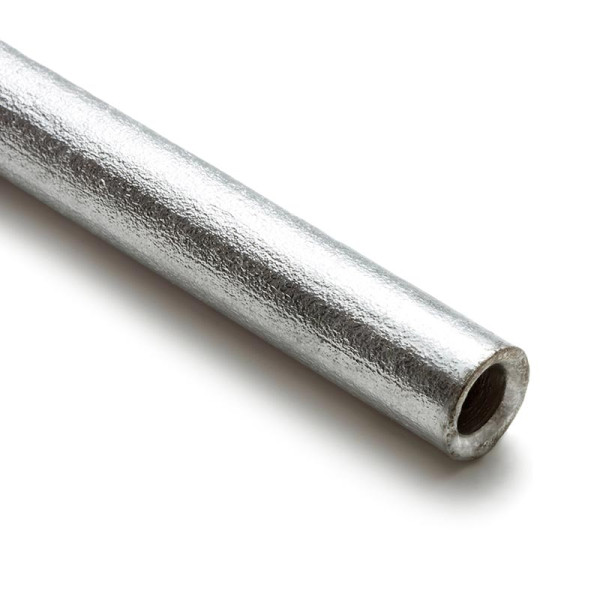

У системі LEO LIGHTMAN D20 не використовуються окремі з'єднувальні муфти. На одному кінці стрижня передбачена насічка, а на іншому — глухий отвір. Під час монтажу наступний стрижень встановлюється у попередній та з'єднується з ним методом запресування.

Така конструкція дозволяє послідовно нарощувати вертикальний заземлювач без зварювання та різьбових муфт. Для стрижнів D20 виробник рекомендує максимальну глибину монтажу до 6 м, тому комплект довжиною 4,5 м залишається в межах рекомендованої для цієї системи глибини.

Підключення заземлення до смуги або дроту

До комплекту входить з'єднувач Cant D20, призначений для приєднання стрижня заземлення Ø20 мм до провідника. Він дозволяє підключати сталеву смугу шириною до 40 мм або дріт діаметром 8–10 мм.

LEO LIGHTMAN рекомендує для під'єднання, зокрема, оцинкований дріт Ø10 мм або оцинковані смуги 25×4, 30×3,5 та 40×4 мм. Для додаткового антикорозійного захисту місця з'єднання в ґрунті виробник також пропонує спеціальний антикорозійний бандаж.

Монтаж комплекту заземлення 4,5 м

Стрижні D20 можна заглиблювати ручним або механізованим способом. Для ручного монтажу виробник пропонує насадку 120055, а для роботи електроінструментом — насадку 120065 під SDS-Max або пристрій 120615 для забивання стрижнів.

Монтажні насадки та провідник для підключення до системи заземлення не входять до комплекту 120451 і підбираються окремо залежно від способу монтажу та проєкту системи заземлення.

Коли обирають комплект заземлення 4,5 м

Комплект D20 довжиною 4,5 м дозволяє сформувати один глибший вертикальний заземлювач із трьох послідовно з'єднаних стрижнів. Необхідна глибина, кількість точок заземлення та схема їх розташування визначаються проєктом і залежать від характеристик ґрунту та необхідного опору системи заземлення.

Після монтажу фактичний опір заземлення необхідно визначати вимірюванням — сама довжина стрижня не гарантує заданого значення опору без урахування умов конкретного об'єкта.
