Різьбовий комплект заземлення LEO LIGHTMAN D16 6 м StgZn, 116605

Глибинне різьбове заземлення D16 із чотирьох стрижнів

Комплект заземлення LEO LIGHTMAN D16 6 м (StgZn), код 116605 — готовий набір для влаштування глибинного точкового заземлення. Вертикальний заземлювач формується з 4 різьбових стрижнів Ø16 мм довжиною по 1500 мм, які послідовно з'єднуються сталевими муфтами. Загальна довжина системи становить 6000 мм (6 м).

Стрижні виготовлені зі сталі S235 / S275 та мають гальванічне цинкове покриття товщиною 16–24 мкм. Додатково поверхня захищена полімерним покриттям. Така конструкція призначена для роботи безпосередньо в ґрунті та дозволяє поетапно нарощувати вертикальний електрод під час монтажу.

Особливості комплекту LEO LIGHTMAN D16 6 м

• загальна довжина системи — 6 м;
• 4 різьбові стрижні Ø16 мм по 1,5 м;
• 3 муфти D16 для послідовного з'єднання стрижнів;
• матеріал стрижнів — сталь S235 / S275;
• гальванічне цинкове покриття товщиною 16–24 мкм;
• додатковий захисний полімерний шар;
• різьбове модульне з'єднання дозволяє збирати заземлювач без зварювання;
• наконечник для заглиблення вже входить у комплект;
• передбачені ударний болт та шестигранна муфта для монтажу;
• комплект містить з'єднувач Cant D16 для підключення провідника системи заземлення.

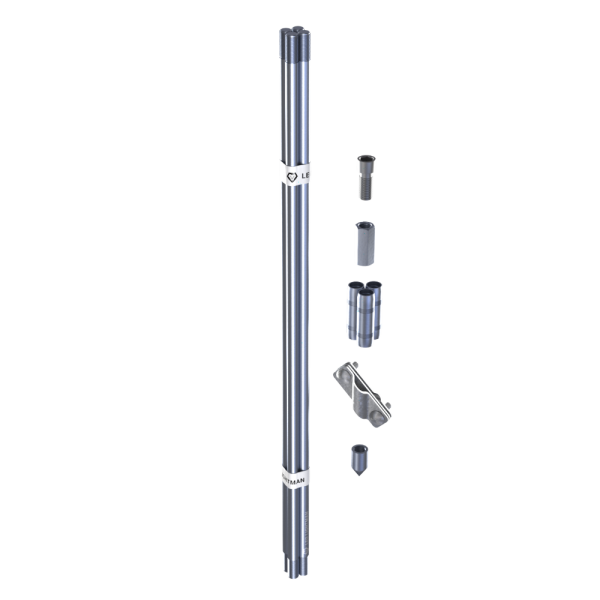

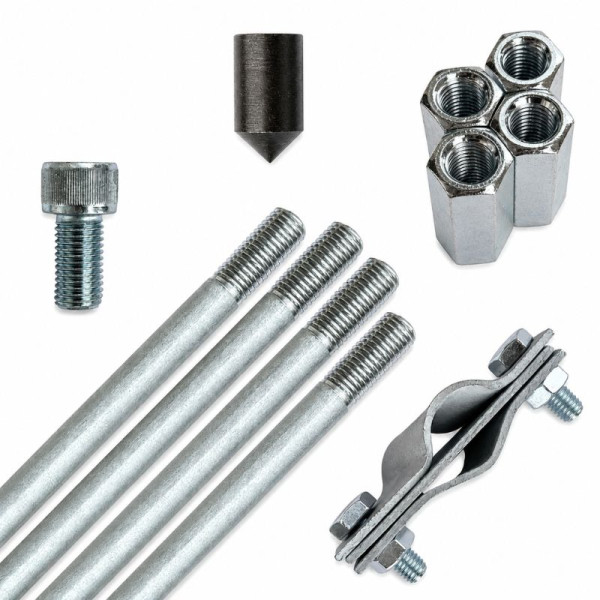

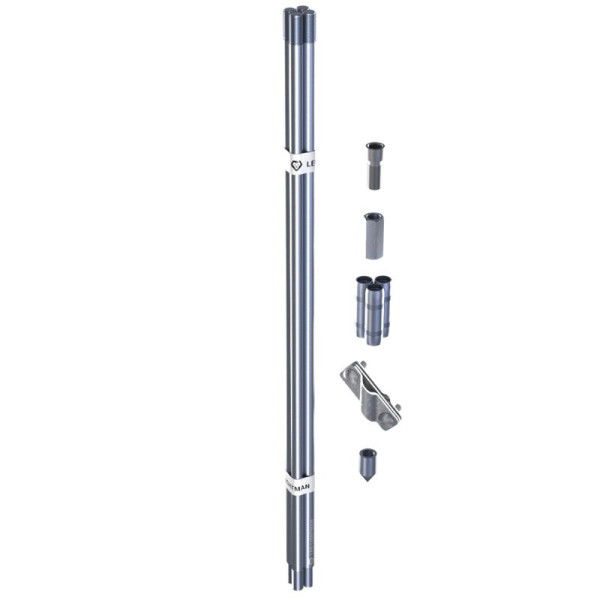

Комплектація заземлення D16 6 м

Технічні характеристики комплекту

Як працює різьбова система D16

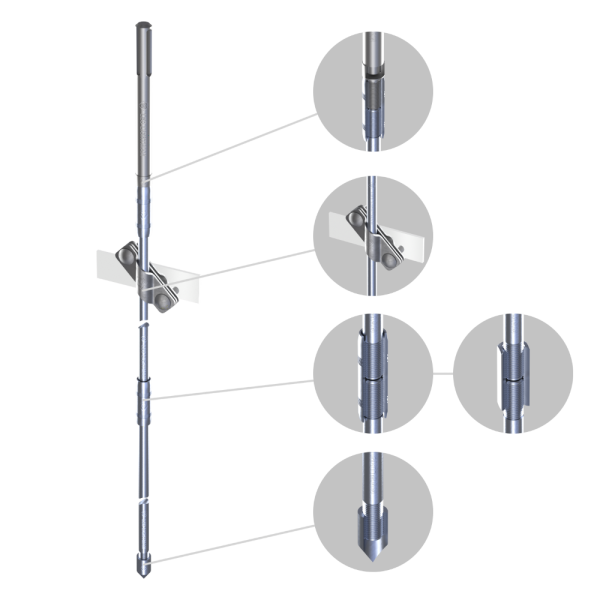

Кожен стрижень LEO LIGHTMAN D16 має різьбові кінці та з'єднується з наступною секцією за допомогою муфти D16. У комплекті 6 м використовуються чотири стрижні та три з'єднувальні муфти, завдяки чому окремі секції утворюють єдиний вертикальний заземлювач.

Різьбова конструкція дозволяє нарощувати систему без зварювання. Під час забивання ударне навантаження передається на стрижень через шестигранну муфту та ударний болт M16×40, які входять до комплекту.

Захист стрижнів від корозії

Стрижні D16 виготовлені зі сталі та захищені гальванічним цинкуванням товщиною 16–24 мкм. Поверх цинкового шару передбачений додатковий полімерний захист, що підвищує стійкість поверхні під час експлуатації в ґрунті.

Стрижні LEO LIGHTMAN 116155 відповідають вимогам ДСТУ EN IEC 62561-2:2019 до компонентів систем блискавкозахисту — провідників та заземлювальних електродів.

Монтаж комплекту заземлення 6 м

Монтаж виконується послідовно. Перший стрижень із наконечником заглиблюється в ґрунт, після чого за допомогою різьбової муфти до нього приєднується наступний стрижень. Процес повторюється до формування необхідної довжини вертикального електрода.

Для механізованого монтажу виробник рекомендує зубило SDS-Max під D16, код 116071. Насадка не входить до базової комплектації та замовляється окремо.

Що можна додатково використати при монтажі

Для захисту місця з'єднання в ґрунті LEO LIGHTMAN рекомендує антикорозійний бандаж. Для зменшення перехідного опору між стрижнями та контактними пластинами затискачів може застосовуватися струмопровідна паста 116080.

Для підключення заземлювача виробник рекомендує оцинкований дріт Ø10 мм або оцинковані сталеві смуги 25×4, 30×3,5 та 40×4 мм. Провідники, антикорозійний бандаж, паста та монтажна насадка до комплекту 116605 не входять.

Для яких задач обирають комплект D16 6 м

Чотири секції по 1,5 м дозволяють отримати вертикальний заземлювач довжиною 6 м. У порівнянні з комплектами D16 на 3 та 4,5 м такий варіант дозволяє заглибити електрод на більшу глибину та забезпечити контакт із нижчими шарами ґрунту.

При цьому сама довжина 6 м не гарантує необхідного опору заземлення. Результат залежить від питомого опору ґрунту, його вологості, кількості електродів та конфігурації контуру. Після монтажу фактичний опір системи потрібно перевірити вимірюванням.
