Комплект заземлення різьбовий LEO LIGHTMAN D16 9 м StgZn, 116905

Глибинне різьбове заземлення D16 загальною довжиною 9 м

Комплект заземлення LEO LIGHTMAN D16 9 м (StgZn), код 116905 призначений для створення глибинного точкового заземлення. Система складається з шести різьбових стрижнів Ø16 мм довжиною по 1500 мм, які послідовно з'єднуються між собою муфтами D16. Після складання загальна довжина вертикального заземлювача становить 9000 мм (9 м).

Стрижні виготовлені зі сталі S235 / S275 та мають гальванічне цинкове покриття товщиною 16–24 мкм. Додатково передбачений полімерний захист поверхні. Модульна конструкція дозволяє заглиблювати стрижні послідовно та формувати довгий вертикальний електрод без зварювання окремих секцій.

Особливості комплекту LEO LIGHTMAN D16 9 м

• загальна довжина стрижневої системи — 9 м;
• 6 різьбових стрижнів D16 довжиною по 1,5 м;
• 5 з'єднувальних муфт D16;
• діаметр стрижня — 16 мм;
• сталь S235 / S275;
• гальванічне цинкове покриття 16–24 мкм;
• додаткове полімерне захисне покриття;
• монтаж секцій без застосування зварювання;
• наконечник, ударний болт і шестигранна муфта входять у комплект;
• з'єднувач Cant D16 призначений для підключення заземлювального провідника.

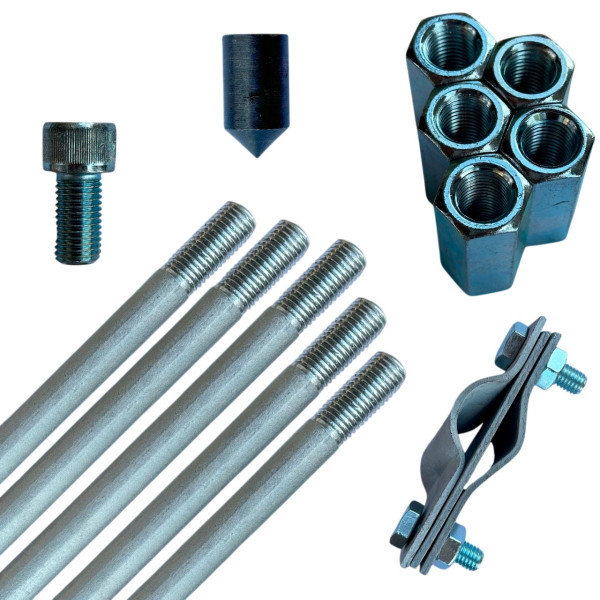

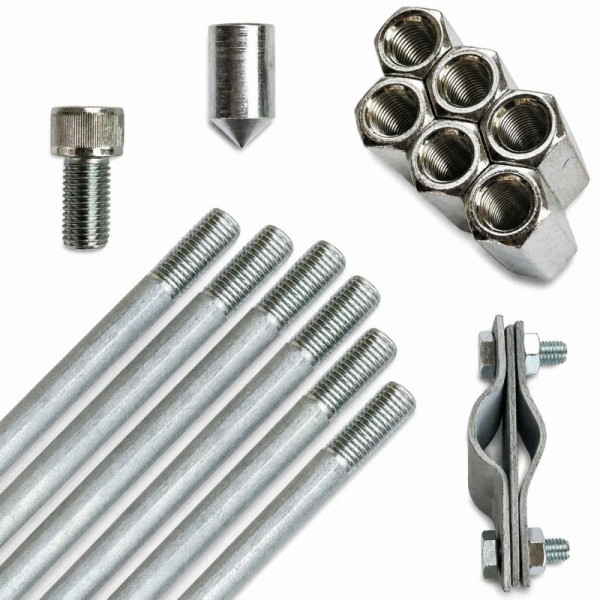

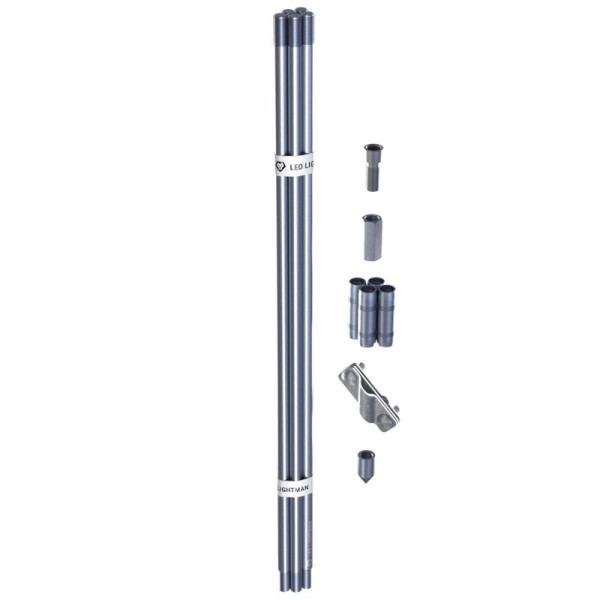

Що входить у комплект заземлення D16 9 м

Технічні характеристики

Конструкція вертикального заземлювача 9 м

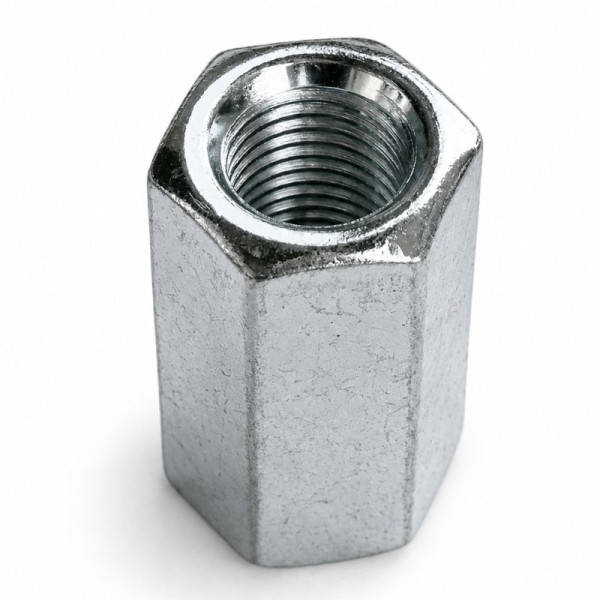

Комплект складається з шести секцій довжиною по 1,5 м. Після заглиблення першого стрижня до нього через різьбову муфту приєднується наступний, після чого монтаж продовжується секція за секцією. П'ять комплектних муфт забезпечують послідовне з'єднання всіх шести стрижнів в один вертикальний електрод.

Різьбова система особливо зручна при формуванні довгого заземлювача, оскільки немає необхідності працювати одразу з дев'ятиметровою конструкцією. Кожна наступна секція встановлюється вже в процесі заглиблення попередньої.

Захист стрижнів при експлуатації в ґрунті

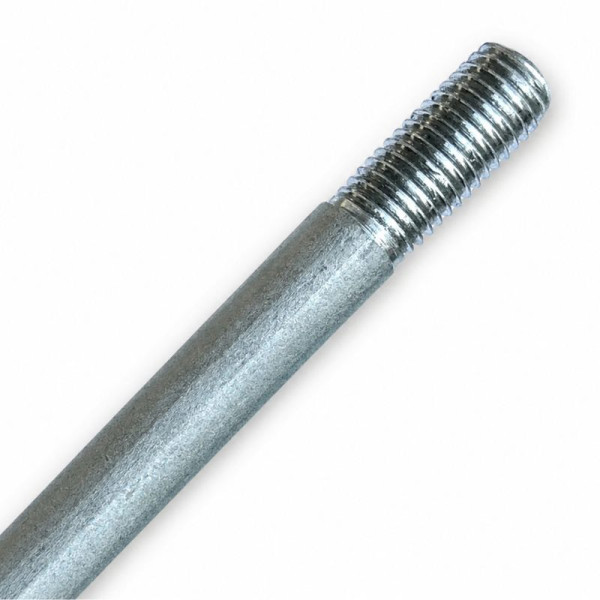

Стрижні 116155 виготовлені зі сталі S235 / S275. Гальванічне цинкове покриття має товщину 16–24 мкм, а додатковий полімерний шар забезпечує додатковий захист поверхні. Для стрижнів виробник також заявляє відповідність вимогам ДСТУ EN IEC 62561-2:2019.

Підключення до контуру заземлення

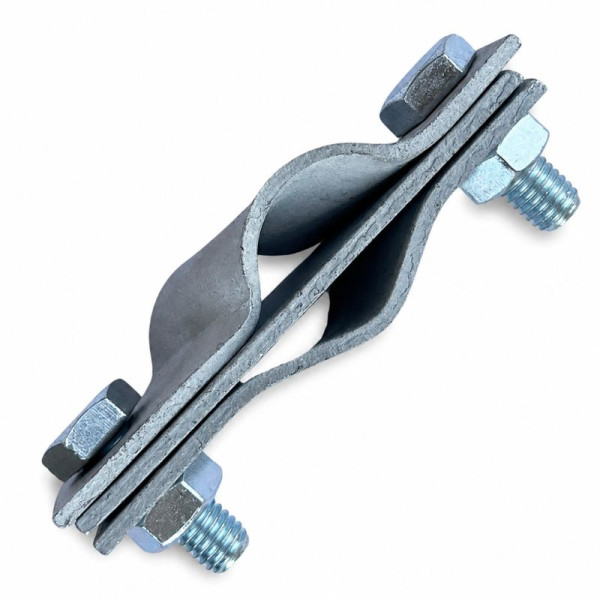

У комплект входить з'єднувач Cant D16, за допомогою якого вертикальний стрижень можна підключити до заземлювального провідника. З'єднувач розрахований на сталеву смугу шириною до 40 мм або дріт Ø8–10 мм.

Серед рекомендованих виробником провідників — оцинкований дріт Ø10 мм, а також сталеві оцинковані смуги 25×4, 30×3,5 і 40×4 мм.

Монтаж різьбового заземлення D16 9 м

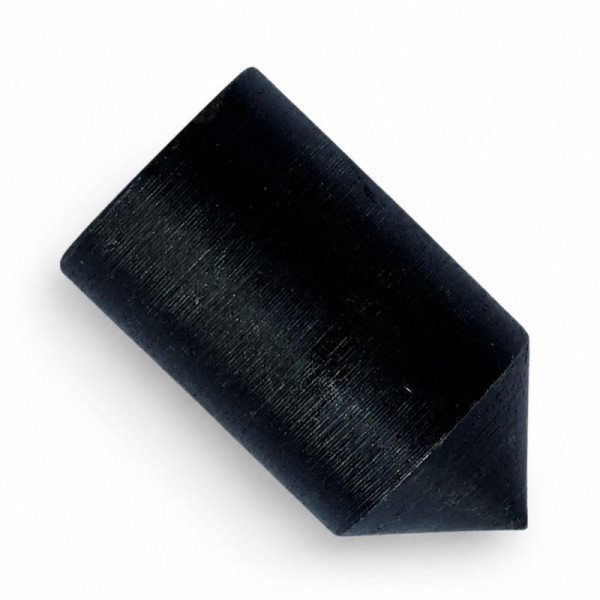

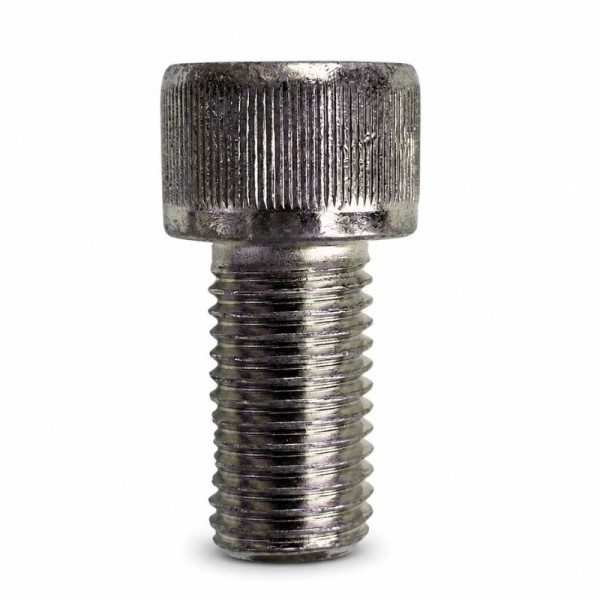

Перший стрижень встановлюється з наконечником і заглиблюється в ґрунт. У міру монтажу наступні стрижні послідовно приєднуються різьбовими муфтами. Для передачі ударного навантаження використовуються шестигранна муфта D16 та ударний болт M16×40, які вже входять у комплект.

Для механізованого монтажу LEO LIGHTMAN рекомендує зубило SDS-Max під D16, код 116071. Для захисту з'єднань у ґрунті додатково можна використовувати антикорозійний бандаж, а для зменшення перехідного опору контактних з'єднань — струмопровідну пасту. Ці матеріали та монтажна насадка до комплекту 116905 не входять.

Коли доцільно обрати комплект D16 довжиною 9 м

Комплект 9 м є найдовшим серед розглянутих варіантів D16 на 3, 4,5, 6 та 7,5 м і дозволяє сформувати вертикальний електрод із шести секцій. Такий варіант застосовують, коли проєктом або фактичними умовами ґрунту передбачене більш глибоке встановлення заземлювача.

Водночас сама довжина електрода не визначає кінцевий результат системи. Фактичний опір залежить від характеристик ґрунту, його вологості, кількості електродів та конфігурації контуру. Після завершення монтажу опір заземлення необхідно перевірити вимірюванням.
