Комплект заземлення LEO LIGHTMAN D16 3 м StgZn, 116305

Різьбовий комплект для глибинного заземлення D16 довжиною 3 м

Комплект заземлення LEO LIGHTMAN D16 3 м (StgZn), код 116305 призначений для влаштування глибинного точкового заземлення. Система складається з двох сталевих стрижнів діаметром 16 мм і довжиною по 1500 мм, які з'єднуються між собою за допомогою різьбової муфти. Загальна довжина зібраного заземлювача становить 3000 мм (3 м).

Стрижні виготовлені зі сталі S235 / S275 та мають гальванічне цинкове покриття товщиною 16–24 мкм з додатковим полімерним захистом. Конструкція розрахована на заглиблення в ґрунт за допомогою ударного інструменту та спеціальної насадки SDS-Max.

Особливості комплекту заземлення LEO LIGHTMAN D16 3 м

• загальна довжина заземлювача — 3 м;
• 2 різьбові стрижні довжиною по 1,5 м;
• діаметр стрижнів — 16 мм;
• стрижні з'єднуються між собою за допомогою різьбової муфти D16;
• матеріал стрижнів — сталь S235 / S275;
• гальванічне цинкування товщиною 16–24 мкм;
• додатковий захист стрижнів полімерним покриттям;
• у комплекті є наконечник для заглиблення в ґрунт;
• ударний болт і шестигранна муфта призначені для монтажу стрижнів ударним інструментом;
• з'єднувач Cant D16 дозволяє підключити заземлювач до смуги або дроту.

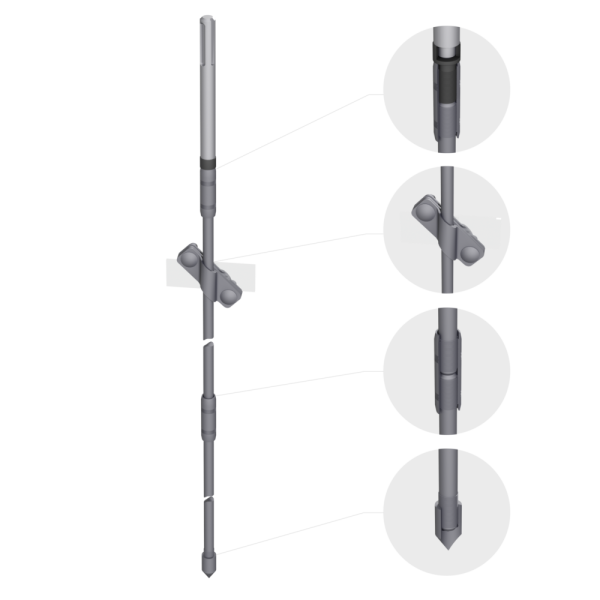

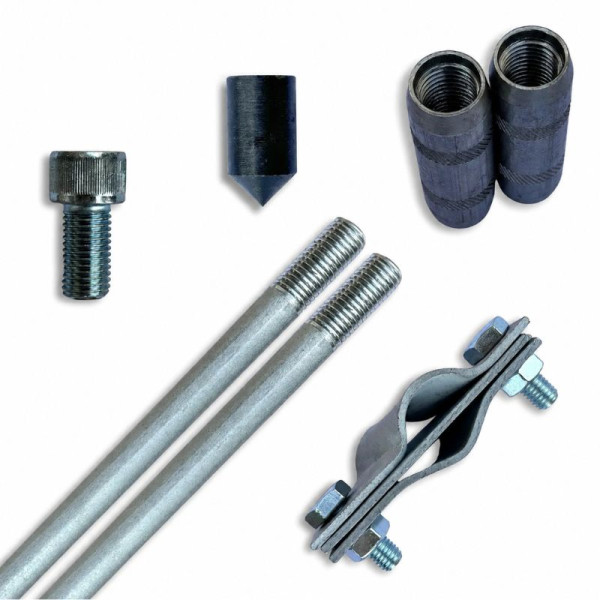

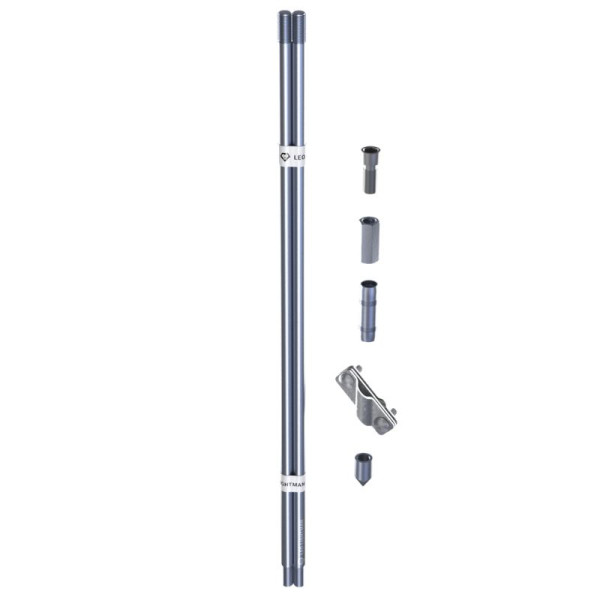

Що входить у комплект заземлення D16 3 м

Технічні характеристики комплекту

Різьбове з'єднання стрижнів D16

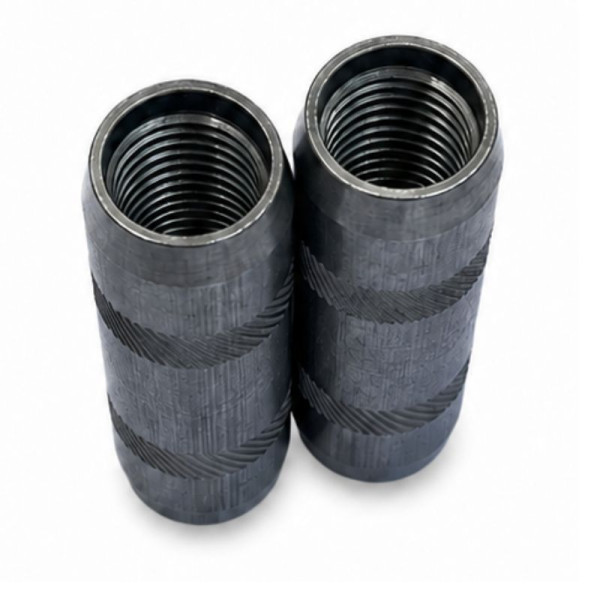

На відміну від безмуфтової системи D20, стрижні LEO LIGHTMAN D16 з'єднуються між собою за допомогою різьбових муфт. Муфта D16 забезпечує стикування окремих стрижнів у єдиний вертикальний заземлювач і може використовуватися в різних типах ґрунту.

Для монтажу верхнього стрижня використовується шестигранна муфта D16 разом з ударним болтом M16×40. Посилена конструкція шестигранної муфти допомагає захищати різьбу стрижня від пошкодження під час ударного заглиблення.

Підключення заземлювача до смуги або дроту

У комплект входить з'єднувач Cant D16, призначений для підключення стрижня Ø16 мм до провідника системи заземлення. Він дозволяє приєднати сталеву смугу шириною до 40 мм або дріт Ø8–10 мм.

Для підключення можна використовувати, зокрема, оцинкований дріт Ø10 мм або оцинковані смуги 25×4, 30×3,5 та 40×4 мм.

Монтаж комплекту заземлення D16

Стрижні заглиблюються в ґрунт послідовно. Після встановлення першого стрижня до нього через різьбову муфту приєднується наступний елемент, після чого заглиблення продовжується.

Для механізованого монтажу LEO LIGHTMAN рекомендує зубило SDS-Max під D16, код 116071. Для захисту з'єднань у ґрунті виробник також рекомендує антикорозійний бандаж, а для зменшення перехідного опору між контактними елементами — струмопровідну пасту. Ці матеріали до комплекту 116305 не входять і підбираються окремо.

Коли обирають різьбовий комплект D16 3 м

Комплект довжиною 3 м є базовим варіантом різьбової системи D16 та дозволяє сформувати один вертикальний заземлювач із двох стрижнів. Необхідна кількість електродів і їх глибина залежать від характеристик ґрунту, проєкту та необхідного опору системи заземлення.

Після завершення монтажу фактичний опір заземлення необхідно перевірити вимірюванням. За результатами перевірки визначають, чи достатньо встановленого заземлювача, чи систему потрібно доповнити іншими електродами.

Комплекти заземлення D16 (16 мм), Комплекти заземлення 3 м
