Комплект заземления LEO LIGHTMAN D20 9 м StZn, 120901

Комплект модульно-стержневого заземления D20 суммарной длиной 9 м

Комплект заземления LEO LIGHTMAN D20 9 м (StZn), код 120901 предназначен для устройства модульно-стержневых систем заземления. В комплект входят 6 стальных стержней Ø20 мм длиной по 1500 мм, которые последовательно соединяются между собой без использования резьбовых муфт. Суммарная длина стержней в комплекте составляет 9000 мм (9 м).

Стержни изготовлены из стали S235 JR и имеют защитное покрытие, нанесенное методом горячего цинкования. Толщина цинкового слоя составляет 70–100 мкм. Такой тип покрытия обеспечивает антикоррозионную защиту металла при длительной эксплуатации в грунте.

Особенности комплекта заземления LEO LIGHTMAN D20 9 м

• суммарная длина стержней — 9 м;
• 6 стержней длиной по 1,5 м;
• диаметр каждого стержня — 20 мм;
• материал — сталь S235 JR;
• защитное покрытие — горячее цинкование;
• толщина цинкового покрытия — 70–100 мкм;
• безмуфтовое соединение стержней методом запрессовки;
• для соединения секций не требуются резьбовые муфты или сварка;
• в комплект входят наконечник D20 и соединитель Cant D20;
• подходит для формирования вертикальных заземлителей в соответствии с проектом системы.

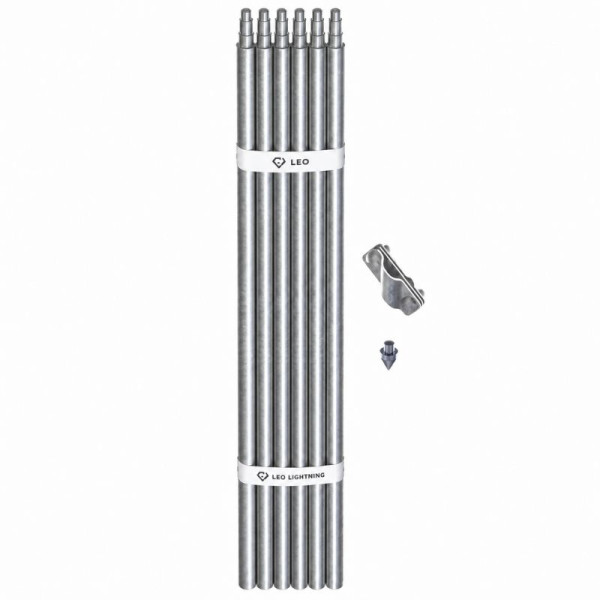

Что входит в комплект заземления D20 9 м

Технические характеристики комплекта

Безмуфтовое соединение стержней LEO LIGHTMAN D20

Стержни системы D20 соединяются без отдельных муфт. На одном конце стержня предусмотрена насечка, а на другом — глухое отверстие. При монтаже один стержень запрессовывается в другой, образуя механически соединенную систему.

Такая конструкция упрощает последовательное наращивание заземлителя и не требует резьбовых соединителей или сварки между секциями.

Подключение к контуру заземления

В комплект входит соединитель Cant D20, который используется для подключения стержневого электрода к внешнему проводнику системы заземления. Соединитель совместим со стержнем Ø20 мм и позволяет присоединить стальную полосу или проволоку соответствующего размера.

Для места подключения, расположенного непосредственно в грунте, целесообразно предусмотреть дополнительную антикоррозионную защиту.

Как можно использовать комплект суммарной длиной 9 м

Наличие шести стержней по 1,5 м дает больше возможностей при построении системы заземления. Стержни могут использоваться для формирования одного или нескольких вертикальных электродов в соответствии с проектом, требуемым сопротивлением заземления и характеристиками грунта.

Для стержневой системы D20 производитель указывает рекомендуемую максимальную глубину непрерывного монтажа до 6 м. Поэтому суммарную длину комплекта 9 м не следует автоматически трактовать как рекомендуемую глубину одного вертикального заземлителя. Конфигурация системы определяется проектом и фактическими условиями на объекте.

Контроль сопротивления после монтажа

Требуемое сопротивление заземления зависит от удельного сопротивления грунта, его влажности, глубины и количества электродов, расстояния между ними и других условий. Поэтому эффективность системы определяется не только общей длиной стержней.

После монтажа необходимо выполнить измерение фактического сопротивления заземления. По результатам проверки можно определить, достаточна ли установленная конфигурация или требуется использование дополнительных электродов.
