Комплект заземления LEO LIGHTMAN D20 3 м StZn, 120301

Готовый комплект для глубинного точечного заземления

Комплект заземления LEO LIGHTMAN D20 3 м (StZn), код 120301 предназначен для устройства глубинного точечного заземления. Комплект построен на модульно-стержневой системе с оцинкованными стальными стержнями диаметром 20 мм, которые последовательно соединяются между собой и заглубляются в грунт.

В комплект входят два стержня длиной по 1,5 м, поэтому общая длина вертикального заземлителя составляет 3 м. Стержни изготовлены из стали S235 JR и защищены горячим цинкованием, что повышает их устойчивость к коррозии при эксплуатации в грунте.

Особенности комплекта заземления LEO LIGHTMAN D20

• предназначен для глубинного точечного заземления;
• общая длина заземлителя — 3 м;
• два стержня диаметром 20 мм и длиной 1500 мм каждый;
• стержни соединяются между собой без использования муфт;
• соединение выполняется методом запрессовки: с одной стороны стержня предусмотрена насечка, с другой — глухое отверстие;
• материал стержней — горячеоцинкованная сталь StZn;
• толщина цинкового покрытия стержней — 70–100 мкм;
• для подключения проводника в комплекте предусмотрен соединитель Cant D20;
• монтаж возможен вручную или с помощью отбойного инструмента с соответствующей насадкой.

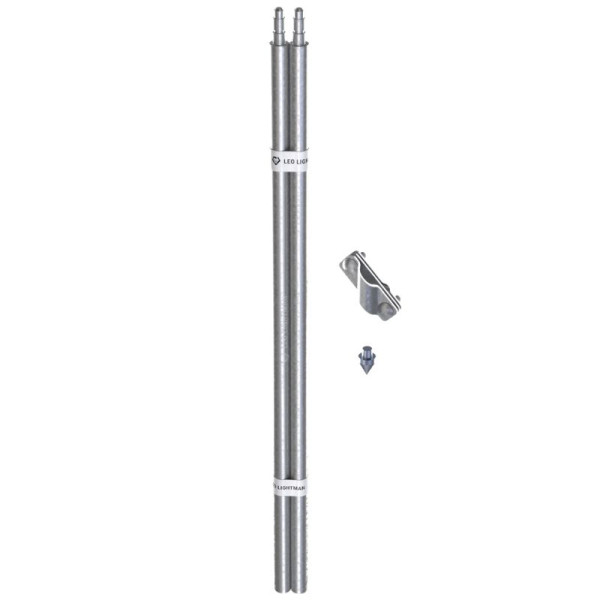

Что входит в комплект заземления 3 м

Технические характеристики

Безмуфтовое соединение стержней

Стержни системы LEO LIGHTMAN D20 соединяются между собой без отдельных муфт. На одном конце стержня предусмотрена насечка, а на другом — глухое отверстие, благодаря чему элементы стыкуются методом запрессовки при последовательном заглублении.

Для стержневой системы D20 производитель рекомендует максимальную глубину монтажа до 6 м. Комплект 120301 имеет длину 3 м, а при необходимости система может формироваться из дополнительных совместимых стержней в соответствии с проектом заземления.

Подключение заземлителя к проводнику

Комплектный соединитель Cant D20 предназначен для подключения стержня диаметром 20 мм к заземляющему проводнику. Он поддерживает подключение стальной полосы шириной до 40 мм или проволоки диаметром 8–10 мм.

Для подключения производитель предлагает, в частности, оцинкованную проволоку Ø10 мм и оцинкованные полосы 25×4, 30×3,5 и 40×4 мм.

Как заглубляются стержни D20

Стержни можно монтировать ручным или механизированным способом. Для ручного монтажа LEO LIGHTMAN предусматривает специальную насадку 120055, рассчитанную на забивание молотом массой 4–5 кг. Для механизированного монтажа можно использовать насадку 120065 под SDS-Max или соответствующее приспособление для забивания стержней. Монтажные насадки в комплект 120301 не входят и подбираются отдельно.
