Комплект заземления LEO LIGHTMAN D20 7,5 м StZn, 120751

Безмуфтовый комплект заземления D20 общей длиной 7,5 м

Комплект заземления LEO LIGHTMAN D20 7,5 м (StZn), код 120751 предназначен для устройства глубинного точечного заземления. Заземлитель формируется из пяти стальных стержней Ø20 мм длиной по 1500 мм, которые последовательно соединяются между собой. Общая длина комплекта составляет 7500 мм (7,5 м).

Стержни изготовлены из стали S235 JR и защищены методом горячего цинкования. Толщина цинкового покрытия стержней составляет 70–100 мкм. Такая защита предназначена для длительной эксплуатации металлических элементов в грунте и снижает риск коррозионного разрушения заземлителя.

Особенности комплекта заземления LEO LIGHTMAN D20 7,5 м

• общая длина комплекта — 7,5 м;
• 5 стержней заземления длиной по 1,5 м;
• диаметр каждого стержня — 20 мм;
• материал стержней — сталь S235 JR;
• защитное покрытие — горячее цинкование;
• толщина цинкового покрытия стержней — 70–100 мкм;
• безмуфтовое соединение стержней методом запрессовки;
• для соединения секций не требуются резьбовые муфты или сварка;
• в комплект входят наконечник D20 и соединитель Cant D20;
• стержни можно заглублять с помощью соответствующего ручного или механизированного монтажного оснащения.

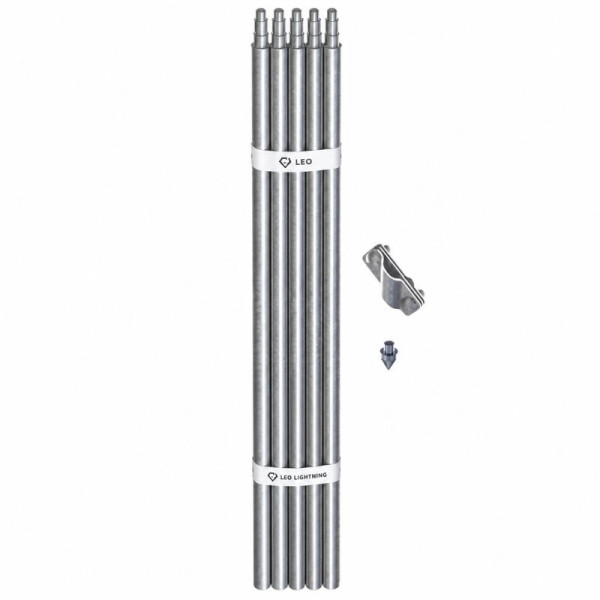

Что входит в комплект заземления D20 7,5 м

Технические характеристики комплекта

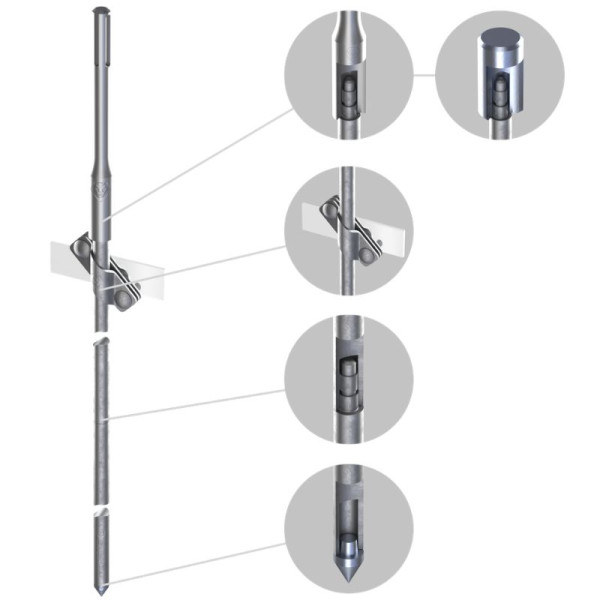

Как устроено безмуфтовое соединение D20

Стержни LEO LIGHTMAN D20 соединяются без отдельных муфт. На одном конце стержня предусмотрена насечка, а на другом — глухое отверстие. При последовательном монтаже секции стыкуются методом запрессовки, образуя единый вертикальный заземлитель.

Безмуфтовая конструкция упрощает наращивание стержней и не требует сварки или резьбового соединения между отдельными секциями.

Подключение заземлителя к контуру

В комплект входит соединитель Cant D20, предназначенный для присоединения стержня Ø20 мм к внешнему проводнику системы заземления. Соединитель позволяет подключить стальную полосу шириной до 40 мм или проволоку Ø8–10 мм.

Для подключения могут использоваться оцинкованная проволока Ø10 мм или оцинкованные полосы 25×4, 30×3,5 и 40×4 мм. Место соединения, расположенное в грунте, целесообразно дополнительно защитить антикоррозионным бандажом.

Монтаж стержневого заземления

Стержни D20 заглубляются последовательно. После погружения первой секции к ней методом запрессовки присоединяется следующий стержень, после чего монтаж продолжается. Для системы предусмотрены специальные насадки для ручного и механизированного заглубления.

Монтажные насадки, проводник и антикоррозионный бандаж не входят в базовую комплектацию 120751 и подбираются отдельно в зависимости от способа монтажа.

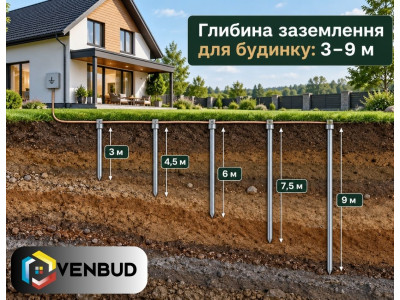

Что нужно учитывать при выборе комплекта 7,5 м

Большая суммарная длина стержней позволяет формировать глубокий вертикальный заземлитель и обеспечивать контакт электрода с более глубокими слоями грунта. При этом необходимая глубина заземления, количество электродов и схема контура должны определяться с учетом удельного сопротивления грунта и требований конкретной электроустановки.

Для стержня D20 производитель указывает рекомендуемую максимальную глубину непрерывного монтажа до 6 м. Поэтому применение комплекта с суммарной длиной 7,5 м необходимо согласовывать с проектным решением и фактическими условиями монтажа. После установки эффективность системы проверяется измерением сопротивления заземления.
