Комплект заземления LEO LIGHTMAN D20 6 м StZn, 120601

Глубинное стержневое заземление D20 рабочей длиной 6 м

Комплект заземления LEO LIGHTMAN D20 6 м (StZn), код 120601 — готовый набор для устройства глубинного точечного заземления. Вертикальный заземлитель формируется из четырех стальных стержней Ø20 мм длиной по 1500 мм, которые последовательно соединяются между собой. Общая длина собранной системы составляет 6000 мм (6 м).

Стержни изготовлены из стали S235 JR и имеют защитное покрытие, нанесенное методом горячего цинкования. Толщина цинкового слоя составляет 70–100 мкм. Стержневая система D20 предназначена для монтажа в грунте и соответствует требованиям ДСТУ EN IEC 62561-2:2019 к проводникам и заземляющим электродам.

Особенности комплекта заземления LEO LIGHTMAN D20 6 м

• общая длина заземлителя — 6 м;
• 4 стержня длиной по 1,5 м;
• диаметр стержней — 20 мм;
• марка стали — S235 JR;
• защита от коррозии методом горячего цинкования;
• толщина цинкового покрытия — 70–100 мкм;
• безмуфтовое соединение стержней;
• стержни стыкуются методом запрессовки без использования отдельных соединительных муфт;

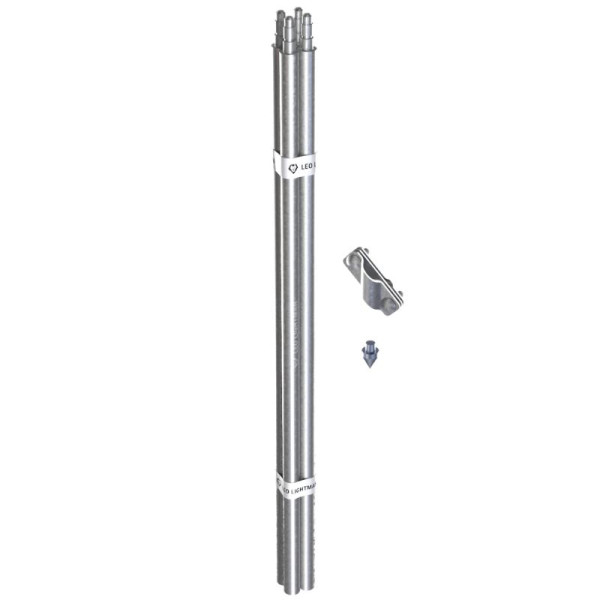

• комплект включает наконечник для заглубления и соединитель Cant D20;
• возможен ручной или механизированный монтаж с использованием специальных насадок.

Что входит в комплект заземления D20 6 м

Технические характеристики LEO LIGHTMAN 120601

Безмуфтовое соединение стержней D20

Модульно-стержневая система LEO LIGHTMAN D20 не требует отдельных муфт для наращивания заземлителя. На одном конце каждого стержня предусмотрена насечка, а на другом — глухое отверстие. Во время монтажа стержни последовательно стыкуются методом запрессовки.

Комплект 120601 позволяет сформировать вертикальный заземлитель длиной 6 м. Именно 6 м производитель указывает как рекомендуемую максимальную глубину монтажа для стержневой системы D20.

Подключение заземлителя к полосе или проволоке

В комплект входит соединитель Cant D20, с помощью которого стержневой заземлитель подключается к проводнику системы. Соединитель предназначен для стержня Ø20 мм и позволяет присоединить стальную полосу шириной до 40 мм или проволоку Ø8–10 мм.

Для подключения производитель рекомендует, в частности, оцинкованную проволоку Ø10 мм или оцинкованные полосы 25×4, 30×3,5 и 40×4 мм. Место соединения в грунте можно дополнительно защитить антикоррозионным бандажом.

Монтаж комплекта заземления 6 м

Стержни заглубляются в грунт последовательно: после установки первого элемента к нему присоединяется следующий стержень, после чего система продолжает заглубляться до необходимой длины.

LEO LIGHTMAN предусматривает как ручной, так и механизированный способ монтажа. Для этого производитель предлагает насадку 120055 для ручного монтажа, насадку 120065 под SDS-Max или устройство 120615 для забивания стержней. Монтажные насадки, проводник и антикоррозионный бандаж в комплект 120601 не входят и подбираются отдельно.

Чем комплект 6 м отличается от более коротких вариантов

Комплект LEO LIGHTMAN D20 6 м содержит 4 вертикальных стержня и позволяет сформировать один заземлитель на полную рекомендуемую для этой системы глубину. Большая длина обеспечивает контакт электрода с более глубокими слоями грунта по сравнению с комплектами 3 или 4,5 м.

При этом необходимое сопротивление заземления зависит не только от глубины электрода, но и от характеристик грунта и конфигурации всей системы. Поэтому после монтажа фактическое сопротивление заземления необходимо проверить измерением.
