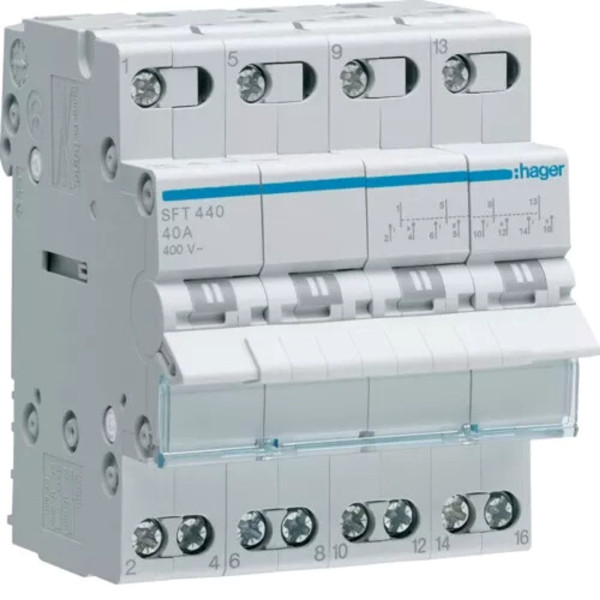

Перемикач I-0-II Hager з загальним виходом зверху SFT440 40А/400В 4 полюси

Перемикач Hager - надійне рішення для керування електромережами

Перемикач I-0-II Hager SFT440 40А/400В — чотириполюсний трипозиційний перемикач, призначений для ручної комутації електричних кіл та перемикання навантаження між двома лініями. Модель має схему I-0-II: перше робоче положення, центральне положення «0» для відключення та друге робоче положення. Загальний вихід розташований зверху, що необхідно враховувати під час підключення пристрою в електричному щиті.

Hager SFT440 розрахований на номінальний струм комутації 40 А та робочу напругу 400 В. Чотириполюсне виконання дозволяє одночасно комутувати чотири провідники, тому пристрій може застосовуватися у відповідних трифазних електричних схемах. Механічно зв'язані полюси перемикаються одночасно за допомогою спільного важеля.

Схема I-0-II дає можливість послідовно вибирати одну з двох ліній. Центральне положення «0» забезпечує розрив кола між двома робочими положеннями. Такий принцип роботи використовується у схемах, де необхідне ручне перемикання навантаження, зокрема між основною та резервною лініями живлення.

Hager SFT440 розрахований на експлуатацію за температури навколишнього середовища від -20 до +50 °C. Допустимий температурний діапазон під час зберігання становить від -40 до +80 °C. Механічний ресурс пристрою — 200 000 операцій, що забезпечує тривалий термін використання в електричних розподільних системах.

Корпус має ступінь захисту IP20 та призначений для встановлення всередині електричного щита. Габарити моделі становлять 83 × 70 мм. Модульне виконання дозволяє встановлювати перемикач разом з іншими компонентами розподільного обладнання.

Технічні характеристики Hager SFT440

Особливості перемикача Hager SFT440

• трипозиційна схема I-0-II;
• чотириполюсне виконання;
• номінальний струм комутації 40 А;
• робоча напруга 400 В;
• загальний вихід розташований зверху;
• центральне положення «0» для відключення електричного кола;
• одночасне механічне перемикання всіх чотирьох полюсів;
• механічний ресурс до 200 000 операцій;
• робочий температурний діапазон від -20 до +50 °C;
• ступінь захисту IP20.

Застосування Hager SFT440

Перемикач Hager SFT440 використовується в електричних розподільних системах, де необхідне ручне перемикання між двома електричними лініями. Завдяки чотириполюсному виконанню пристрій забезпечує одночасну комутацію чотирьох провідників відповідно до схеми підключення.

Наявність трьох положень дозволяє вибрати положення I або II, а також повністю перевести перемикач у центральне положення «0». Така конфігурація зручна для побудови схем ручного резервування живлення та інших систем, у яких необхідне кероване перемикання між двома лініями.

Під час монтажу необхідно враховувати конструктивну особливість SFT440 — загальний вихід розташований зверху. Сам перемикач виконує функцію комутації, тому необхідні засоби захисту електричного кола підбираються окремо відповідно до параметрів електроустановки.
