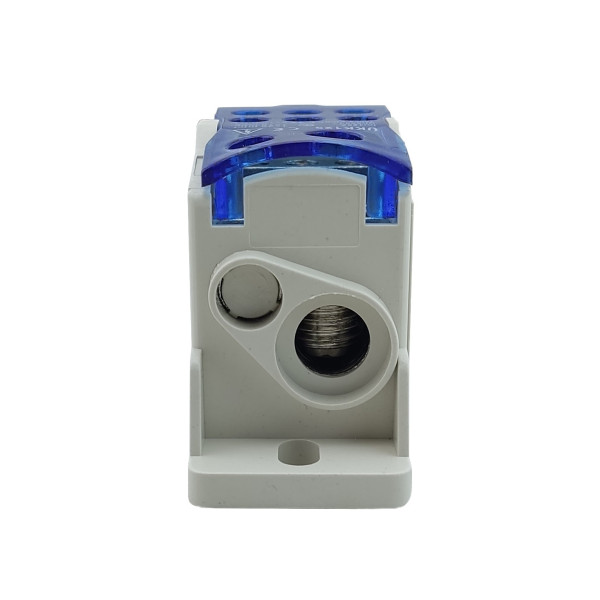

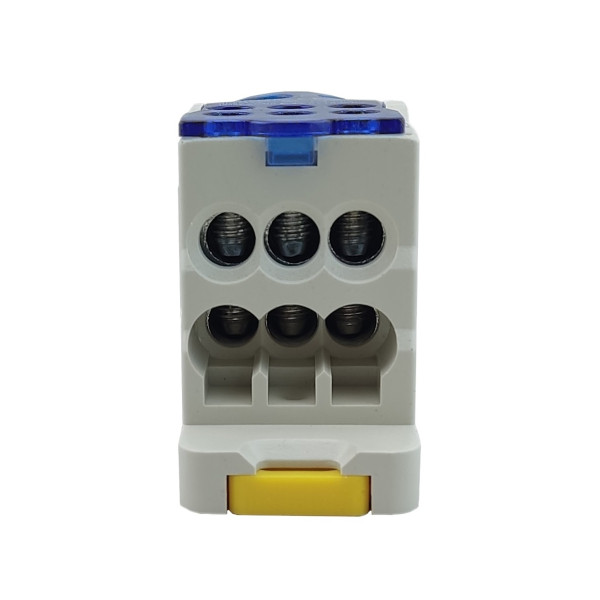

Розподільний блок TNSy на DIN-рейку РБД-160А синій

Розподільний блок TNSy: безпечний монтаж та компактне розведення

Розподільний блок TNSy РБД-160А призначений для розгалуження електричного живлення та підключення декількох провідників меншого перерізу до силового провідника більшого перерізу. Використання такого блока дозволяє впорядкувати з'єднання всередині електричного щита та створити компактну точку розподілу живлення між окремими електричними лініями.

Модель розрахована на номінальний струм 160 А та номінальну напругу 660 В при частоті 50 Гц. Блок може застосовуватися в силових шафах, розподільних щитах та іншому низьковольтному електрообладнанні, де необхідно організувати надійне розгалуження провідників.

На вхідній стороні передбачене підключення провідників 1×70 мм² та 1×16 мм². Вихідна частина дозволяє підключити 6×16 мм². Така конфігурація дає можливість від однієї вхідної силової лінії сформувати декілька відхідних ліній та зробити внутрішній монтаж електрощита більш зрозумілим і впорядкованим.

Номінальний витримуваний імпульсний струм Ipk становить 30 кА, а максимальний середньоквадратичний короткочасний струм Icw — 11,8 кА. Ці параметри необхідно враховувати під час вибору розподільного обладнання відповідно до характеристик конкретної електричної мережі.

Корпус блока виконаний із поліаміду 6.6, який не підтримує горіння. Внутрішній струмопровідний блок виготовлений із мідного сплаву з лудінням, а болти — зі сталі із захисним покриттям. Така конструкція поєднує електричне з'єднання провідників із їх компактним розміщенням у захисному корпусі.

РБД-160А можна встановлювати на стандартну DIN-рейку профілем 35×7,5 мм або безпосередньо на монтажну панель за допомогою отворів у корпусі. Це дозволяє використовувати блок у різних варіантах компонування електрощитового обладнання. При підключенні багатожильних проводів виробник вказує на необхідність використання трубчастих втулкових наконечників.

Ступінь захисту IP20 передбачає експлуатацію блока всередині відповідного електричного щита або іншої захисної оболонки. Робочий температурний діапазон становить від -40 до +70 °C. Синій корпус дозволяє візуально виділити розподільний блок серед іншого обладнання в щиті.

Технічні характеристики TNSy РБД-160А

Переваги розподільного блока TNSy РБД-160А

• номінальний струм 160 А;
• можливість розгалуження однієї силової лінії на декілька відхідних підключень;
• підключення вхідного провідника перерізом до 70 мм²;
• шість вихідних підключень для провідників до 16 мм²;
• мідний сплав із лудінням у струмопровідній частині;
• ізоляційний корпус із поліаміду 6.6;
• можливість монтажу на DIN-рейку або монтажну панель;
• компактні розміри для встановлення всередині електрощита;
• робочий температурний діапазон від -40 до +70 °C.

Застосування TNSy РБД-160А

Розподільний блок застосовується для організації електричних з'єднань у силових і розподільних шафах, квартирних щитах та іншому щитовому обладнанні. Він може використовуватися як клемний затискач у випадках, коли до провідника більшого перерізу необхідно підключити декілька провідників меншого перерізу. Виробник також зазначає можливість застосування розподільних блоків цієї серії для організації головної заземлювальної шини.

Встановлення РБД-160А допомагає уникнути нагромадження провідників на одному затискачі іншого електричного обладнання та сформувати окрему точку розподілу. Це спрощує монтаж, подальший огляд та обслуговування внутрішньої схеми електрощита.
