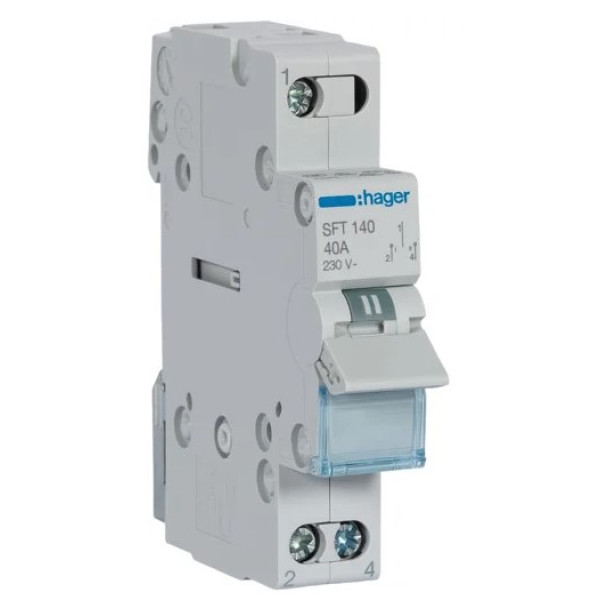

Перемикач I-0-II Hager з загальним виходом зверху SFT140 40А/230В 1 полюс

Перемикач Hager - надійне рішення для керування електромережами

Перемикач I-0-II Hager SFT140 40А/230В — однополюсний модульний перемикач для ручної комутації електричних кіл. Модель має три положення I-0-II: два робочі положення та центральне положення «0». Така схема дозволяє вручну вибирати одну з двох ліній або повністю розмикати коло.

Перемикач розрахований на номінальний струм 40 А та номінальну робочу напругу змінного струму 230 В. Пристрій має один полюс та один механізм перемикання. Загальний вихід розташований зверху, що необхідно враховувати під час проєктування схеми та монтажу обладнання в електричному щиті.

Hager SFT140 може застосовуватися в розподільних щитах для ручного перемикання між двома електричними лініями. Положення I та II використовуються для вибору відповідного кола, а проміжне положення «0» забезпечує його відключення. Такий принцип роботи зручний у схемах, де необхідне ручне керування вибором джерела або напрямку живлення.

Для підключення провідників передбачені гвинтові клеми. Перемикач допускає підключення гнучких провідників перерізом від 1,5 до 10 мм² та жорстких провідників від 1,5 до 16 мм². Момент затягування клем становить 1,8 Н·м.

Номінальна напруга ізоляції пристрою становить 440 В, а стійкість до номінальної імпульсної напруги — 4000 В. Номінальний короткочасно витримуваний струм тривалістю менше однієї секунди становить 0,6 кА. Перемикач має ступінь захисту IP20.

Hager SFT140 розрахований на експлуатацію за температури від -20 до +50 °C. Допустимий температурний діапазон під час зберігання та транспортування становить від -40 до +80 °C. Пристрій може використовуватися на висоті до 2000 м.

Механічний ресурс перемикача становить 200 000 операцій. Електрична зносостійкість при номінальному навантаженні в категоріях AC-21 та AC-22 становить 25 000 робочих циклів. Номінальний робочий струм для категорій AC-21 та AC-22 — 40 А.

Завдяки однополюсному виконанню ширина встановленого виробу складає лише 17,5 мм. Висота становить 83 мм, а глибина — 70 мм. Компактні розміри дозволяють раціонально використовувати місце всередині модульного електричного щита.

Технічні характеристики Hager SFT140

Особливості перемикача Hager SFT140

• трипозиційна схема ручного перемикання I-0-II;
• номінальний струм 40 А;
• робоча напруга 230 В AC;
• однополюсне виконання 1P;
• загальний вихід розташований зверху;
• центральне положення «0» для розмикання кола;
• гвинтове підключення провідників;
• підключення жорстких провідників перерізом до 16 мм²;
• механічний ресурс 200 000 операцій;
• компактна ширина 17,5 мм.

Застосування Hager SFT140

Hager SFT140 використовується в електричних щитах та системах розподілу електроенергії, де необхідно вручну перемикати електричне коло між двома положеннями. Наявність центрального положення «0» дозволяє повністю розімкнути комутоване коло перед переходом до іншого положення.

Однополюсне виконання робить модель зручною для схем, у яких необхідна комутація одного провідника. Завдяки номінальному струму 40 А перемикач може застосовуватися у відповідних за параметрами побутових, комерційних та інших низьковольтних електроустановках.

Hager SFT140 виконує функцію ручного перемикання та не замінює автоматичний вимикач або інший апарат захисту від перевантаження та короткого замикання. Захисні пристрої підбираються окремо відповідно до параметрів електричного кола.
