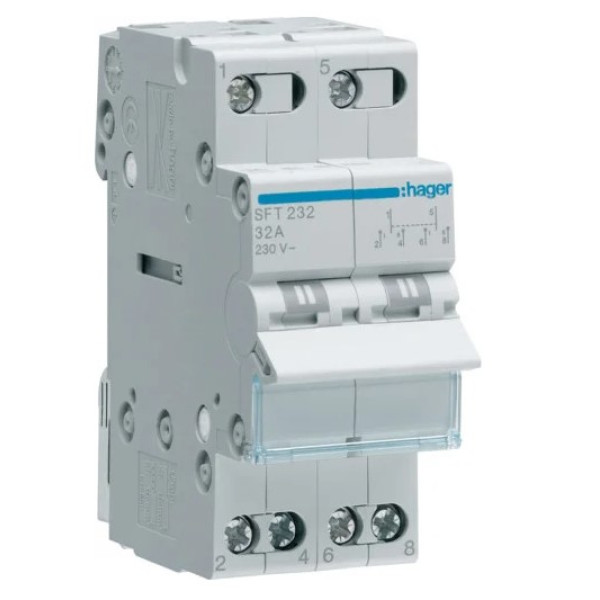

Перемикач I-0-II Hager з загальним виходом зверху SFT232 32А/230В 2 полюси

Перемикач Hager - надійне рішення для керування електромережами

Перемикач I-0-II Hager SFT232 32А/230В — двополюсний модульний перемикач для ручної комутації електричних кіл. Пристрій працює за схемою I-0-II та має три положення: два робочих і центральне положення «0». Конструкція із загальним виходом зверху дозволяє організувати перемикання між двома лініями відповідно до передбаченої електричної схеми.

Модель Hager SFT232 має два полюси та розрахована на номінальний струм 32 А. Номінальна робоча напруга змінного струму становить 230 В, частота — 50/60 Гц. Завдяки двополюсному виконанню перемикання двох провідників здійснюється одночасно одним механізмом.

Схема I-0-II забезпечує послідовний вибір між двома положеннями. У положенні I навантаження підключається відповідно до першої схеми комутації, у положенні «0» коло розмикається, а в положенні II виконується перемикання на другу лінію. Такий принцип може використовуватися, зокрема, для ручного перемикання між основним і резервним джерелом живлення.

Для підключення в Hager SFT232 використовуються гвинтові з'єднання. Допустимий переріз гнучкого проводу становить 1,5–10 мм², а жорсткого проводу — 1,5–16 мм². Рекомендований момент затягування клем — 1,8 Н·м. Такі характеристики дозволяють використовувати пристрій у розподільних щитах із провідниками різного типу в межах зазначених перерізів.

Номінальна напруга ізоляції становить 440 В, а номінальна імпульсна витримувана напруга — 4000 В. Ступінь захисту корпусу — IP20. Пристрій призначений для роботи за температури від -20 до +50 °C, а допустима температура зберігання та транспортування становить від -40 до +80 °C.

Механічний ресурс Hager SFT232 становить 200 000 операцій. Електрична зносостійкість при номінальному навантаженні для категорій AC-21 та AC-22 становить 25 000 робочих циклів. Загальна розсіювана потужність при номінальному струмі — 3 Вт, по 1,5 Вт на кожний полюс.

Модульне виконання спрощує встановлення пристрою в електричний щит. Ширина встановленого виробу становить 35 мм, висота — 83 мм, глибина — 70 мм. Перемикач відповідає вимогам стандартів IEC 60947-3 та IEC/EN 60669-1.

Технічні характеристики Hager SFT232

Особливості Hager SFT232

• трипозиційна схема перемикання I-0-II;
• два полюси для одночасної комутації двох провідників;
• номінальний струм 32 А та робоча напруга 230 В AC;
• загальний вихід розташований зверху;
• центральне положення «0» для розмикання електричного кола;
• гвинтове підключення провідників;
• підключення жорстких провідників перерізом до 16 мм²;
• механічний ресурс 200 000 операцій;
• електрична зносостійкість до 25 000 циклів при номінальному навантаженні;
• компактна ширина 35 мм для встановлення в електричному щиті.

Застосування перемикача Hager SFT232

Hager SFT232 32А/230В призначений для ручного перемикання електричних кіл, де необхідно вибирати між двома лініями з проміжним відключеним положенням. Двополюсна конструкція дозволяє одночасно виконувати комутацію двох провідників.

Перемикач може використовуватися в системах розподілу електроенергії, щитовому обладнанні та схемах ручного резервування живлення відповідно до параметрів конкретної електроустановки. Загальний вихід у моделі SFT232 розташований зверху, що слід враховувати під час монтажу та підключення.

Hager SFT232 є комутаційним пристроєм. Захист електричного кола від перевантаження та короткого замикання повинен забезпечуватися відповідними захисними апаратами, підібраними для конкретної електричної схеми.
