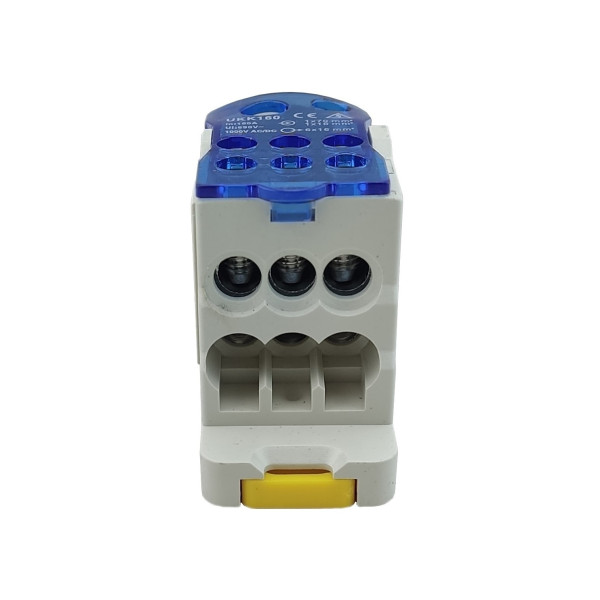

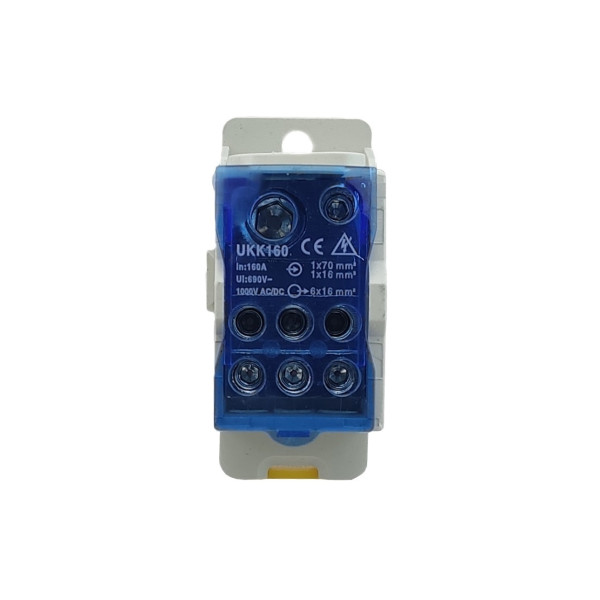

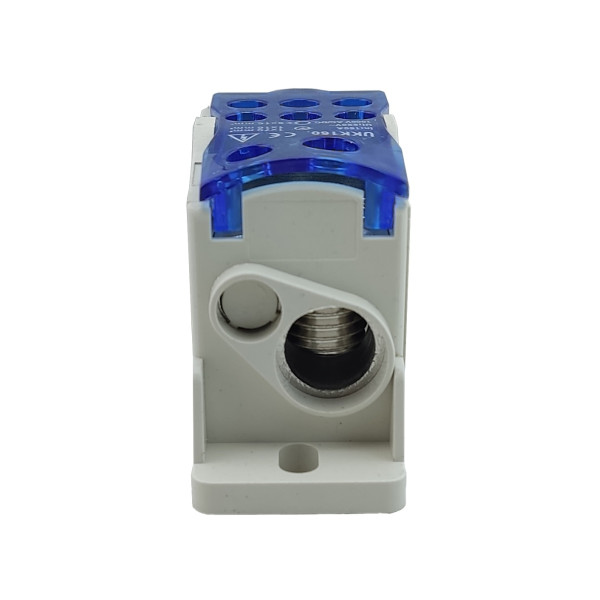

Розподільний блок TNSy на DIN-рейку РБД-125А синій

Розподільний блок TNSy: безпечний монтаж та компактне розведення

Розподільний блок TNSy РБД-125А призначений для розгалуження силових електричних ліній та зручного підключення декількох провідників меншого перерізу до ввідного провідника більшого перерізу. Такий спосіб підключення допомагає впорядкувати внутрішній монтаж електричного щита, скоротити кількість додаткових з'єднань та забезпечити зручний доступ до контактів під час обслуговування.

Модель РБД-125А розрахована на номінальний струм 125 А та номінальну напругу 660 В при частоті 50 Гц. Розподільний блок може застосовуватися в силових шафах, ввідно-розподільних пристроях, квартирних і комерційних електрощитах та іншому низьковольтному обладнанні.

Для підключення ввідної лінії передбачені клеми для провідників перерізом 1×35 мм² та 1×16 мм², а вихідна частина дозволяє підключити до 6 провідників перерізом до 16 мм². Така конфігурація зручна, коли одну силову лінію необхідно розподілити між декількома групами споживачів або окремими електричними колами.

Розподільний блок має максимальний середньоквадратичний короткочасний струм Icw 4,2 кА та номінальний витримуваний імпульсний струм Ipk 30 кА. Ці характеристики необхідно враховувати під час проєктування щита та вибору обладнання відповідно до параметрів конкретної електричної мережі.

Корпус блока виготовлений із ізоляційного матеріалу, а контактна частина — з металевого сплаву. Конструкція закриває струмопровідні елементи корпусом і забезпечує зручний доступ до гвинтових затискачів. За даними виробника, для корпусу використовується поліамід 6.6, який не підтримує горіння, внутрішній блок виконаний із мідного сплаву з лудженням, а кріпильні болти мають захисне покриття.

РБД-125А можна встановлювати на стандартну DIN-рейку 35×7,5 мм або безпосередньо на монтажну панель за допомогою передбачених у корпусі отворів. Можливість двох способів встановлення полегшує компонування обладнання в щиті та дозволяє використовувати блок у різних монтажних схемах.

Ступінь захисту IP20 передбачає встановлення блока всередині електричного щита або іншої відповідної захисної оболонки. Діапазон температур експлуатації становить від -40 до +70 °C. При підключенні багатожильних провідників виробник рекомендує використовувати трубчасті втулкові наконечники.

Технічні характеристики TNSy РБД-125А

Переваги розподільного блока TNSy РБД-125А

• дозволяє розподілити одну силову лінію між декількома відхідними провідниками;
• допомагає зменшити кількість проміжних з'єднань усередині електрощита;
• підходить для підключення провідників різного перерізу;
• гвинтові затискачі забезпечують зручне підключення та обслуговування провідників;
• ізоляційний корпус закриває струмопровідну частину блока;
• можливе встановлення як на DIN-рейку, так і безпосередньо на монтажну панель;
• компактна конструкція спрощує компонування щитового обладнання;
• підходить для силових і розподільних електричних щитів.

Застосування TNSy РБД-125А

Розподільний блок використовується під час складання електрощитів для організації точки розгалуження живлення. До блока підводиться ввідний провідник, після чого електрична лінія розподіляється між декількома вихідними провідниками. Це дозволяє сформувати акуратну та зрозумілу схему підключень без нагромадження декількох провідників в одній клемі іншого електрообладнання.

РБД-125А може використовуватися у квартирних і комерційних розподільних щитах, силових шафах, шафах керування та інших електротехнічних системах. При виборі блока необхідно враховувати номінальний струм, напругу мережі, переріз вхідних і вихідних провідників та умови встановлення.
