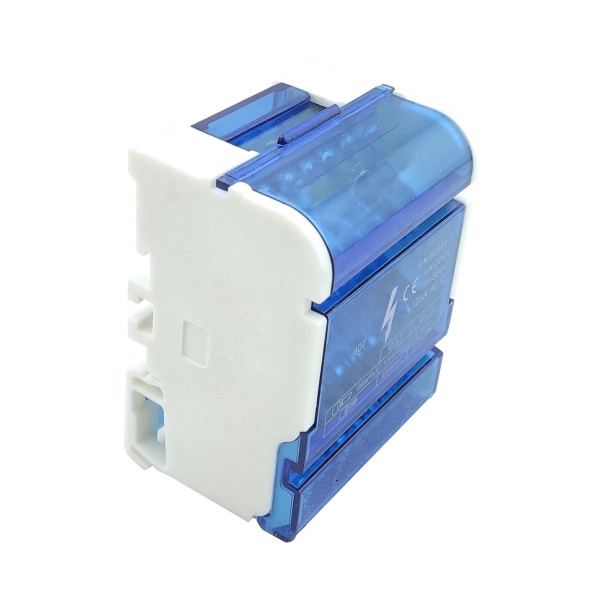

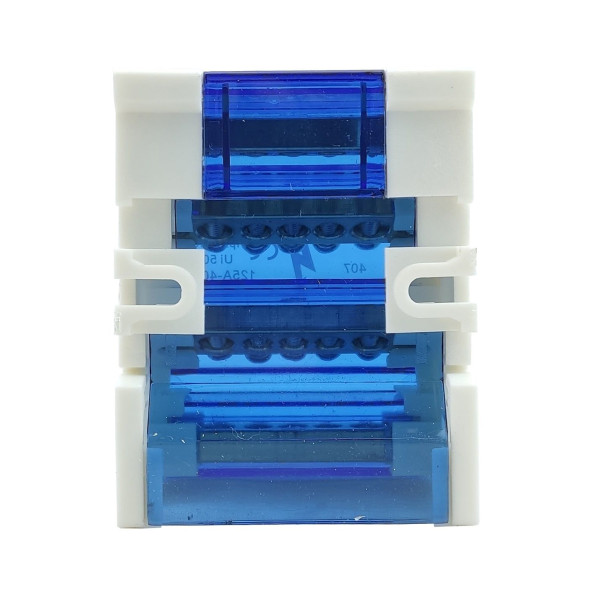

Шина нульова на DIN-рейку TNSy в корпусі ШНК 4х7 синя

Виробник: TechnoSystems Модель: 31377
0
Все про товар
Опис
Характеристики
Відгуки 0
Часті питання
Питання0
Шина нульова на DIN-рейку TNSy в корпусі ШНК 4х7 синя
Шина нульова на DIN-рейку TNSy в корпусі ШНК 4х7 синя
Шина нульова на DIN-рейку TNSy в корпусі ШНК 4х7 синя
Шина нульова на DIN-рейку TNSy в корпусі ШНК 4х7 синя
Є в наявності
247.70 ₴
Купити цей товар в 1 клік:
Висота:87 мм
Глибина:50 мм
Довжина:65 мм
Матеріал:Латунь
Номінальна напруга ізоляції Ui:500 В
Номінальний струм:125 А
Спосіб монтажу:На DIN-рейку
Доставка
Автотранспорт Venbud (Київ)
Автотранспорт Venbud (Київ)
1500
Автотранспорт Venbud (Київська область)
Автотранспорт Venbud (Київська область)
1500+
Самовивіз зі складів: -- Видубичі;-- -- Нивки;-- --вул. Марка Вовчка;-- --вул. Бориспільська--
Самовивіз зі складів: -- Видубичі;-- -- Нивки;-- --вул. Марка Вовчка;-- --вул. Бориспільська--
0
Оплата
Готівкою Готівкою
Оплата на ФОП Оплата на ФОП
Оплата по рахунку на ТОВ з ПДВ (мін. замовлення 5000грн) Оплата по рахунку на ТОВ з ПДВ (мін. замовлення 5000грн)
Також купують з категорій
Гіпсокартон (ЛГК) Гіпсокартон (ЛГК)
Вимикачі Вимикачі
Електромонтажне устаткування Електромонтажне устаткування
Ізострічка Ізострічка
Автоматичні вимикачі (автомати) Автоматичні вимикачі (автомати)
Гільза з’єднувальна Гільза з’єднувальна
Кабель і провід Кабель і провід
Клемник та клемна колодка Клемник та клемна колодка
Модульні контактори Модульні контактори
Наконечники для кабелю Наконечники для кабелю
Реле напруги Реле напруги
Системи для прокладки кабелю Системи для прокладки кабелю
Гофра для кабелю Гофра для кабелю
Металорукав Металорукав
Пластикові кабель канали Пластикові кабель канали
Шини електричні та гребінки Шини електричні та гребінки
Щити розподільчі Щити розподільчі
Розетки Розетки
Шина нульова на DIN-рейку TNSy в корпусі ШНК 4х7 синя
247.70 ₴
Опис

Шина нульова TNSy в корпусі для безпечного монтажу

Нульова шина TNSy ШНК 4×7 призначена для зручного підключення, розподілу та впорядкування нульових і захисних провідників в електричних щитах. Конструкція в ізольованому корпусі допомагає організувати точки підключення в одному компактному вузлі та захищає струмопровідні елементи від випадкового контакту.

Модель ШНК 4×7 має 4 шини та 7 контактів, розрахована на номінальний струм до 125 А і номінальну напругу 400 В. Струмопровідна частина виготовлена з латуні, а підключення провідників виконується за допомогою гвинтових затискачів. Така конструкція дозволяє сформувати надійний контакт і зручно обслуговувати з'єднання під час експлуатації електрощита.

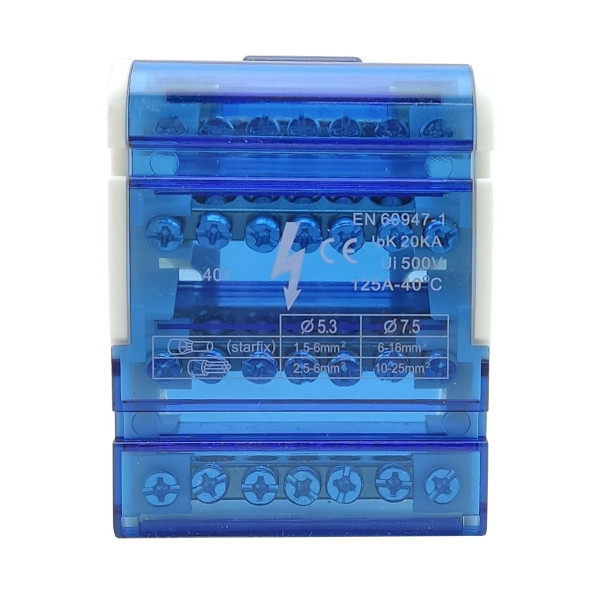

Шина встановлюється на стандартну DIN-рейку, тому добре підходить для використання в сучасних модульних розподільних щитах. Залежно від типу провідника передбачене підключення кабелів різного перерізу. На корпусі нанесена інформація щодо допустимих перерізів та способу підключення одножильних і багатожильних провідників.

Характеристики шини TNSy ШНК 4×7

Тип виробу нульова шина в ізольованому корпусі
Модель ШНК 4×7
Тип пристрою L+PEN, нульова шина N
Кількість шин 4
Кількість контактів 7
Номінальний струм 125 А
Номінальна напруга 400 В
Номінальна напруга ізоляції Ui 500 В
Номінальний ударний струм Ipk 20 кА
Матеріал струмопровідної частини латунь
Тип поверхні необроблена
Тип з'єднання гвинтовий
Гвинти кріплення M5
Переріз провідників для отворів Ø5,3 мм 1,5–6 мм² для одножильних; 2,5–6 мм² для багатожильних
Переріз провідників для отворів Ø7,5 мм 6–16 мм² для одножильних; 10–25 мм² для багатожильних
Тип виконання у корпусі
Монтаж на DIN-рейку
Ступінь захисту IP20
Температура експлуатації від -25 до +40 °C
Довжина шини 65 мм
Ширина 65 мм
Висота 87 мм
Глибина 50 мм
Розмір 4×7
Розрахунковий термін служби 15 років

Особливості та переваги TNSy ШНК 4×7

  • Компактне розміщення декількох точок підключення в одному корпусі.
  • Монтаж безпосередньо на DIN-рейку електричного щита.
  • Латунні струмопровідні елементи для створення надійного електричного контакту.
  • Гвинтове підключення провідників спрощує монтаж та подальше обслуговування.
  • Можливість підключення провідників різного перерізу.
  • Ізольований корпус знижує ризик випадкового контакту зі струмопровідними частинами.
  • Зручне рішення для акуратної організації внутрішнього простору розподільного щита.

Застосування нульової шини ШНК 4×7

Шина TNSy ШНК 4×7 використовується під час складання та модернізації електричних розподільних щитів. Вона дозволяє організувати підключення провідників і сформувати компактний розподільний вузол поруч з автоматичними вимикачами, ПЗВ, реле та іншими модульними пристроями.

Монтаж на DIN-рейку спрощує встановлення шини в щиті та дозволяє раціонально використовувати доступний простір. Завдяки декільком контактам модель зручна для систем, де необхідно під'єднати до спільної шини відразу декілька провідників.

Характеристики
Основні характеристики
Висота
87 мм
Глибина
50 мм
Довжина
65 мм
Матеріал
Латунь
Номінальна напруга ізоляції Ui
500 В
Номінальний струм
125 А
Спосіб монтажу
На DIN-рейку
Температура експлуатації, °С
-25…+40
Ширина
65 мм
Часті питання про Шина нульова на DIN-рейку TNSy в корпусі ШНК 4х7 синя
TNSy ШНК 4x7 Для чого використовується шина TNSy ШНК 4×7?
Вона призначена для підключення та розподілу провідників в електричних розподільних щитах.
TNSy ШНК 4x7 Скільки контактів має шина ШНК 4×7?
Модель має 7 контактів і конструкцію з 4 шинами.
TNSy ШНК 4x7 На який номінальний струм розрахована шина?
Номінальний струм становить 125 А.
TNSy ШНК 4x7 Які перерізи провідників можна підключати до TNSy ШНК 4×7?
Для контактів Ø5,3 мм передбачене підключення одножильних провідників 1,5–6 мм² та багатожильних 2,5–6 мм². Для контактів Ø7,5 мм — відповідно 6–16 мм² та 10–25 мм².
TNSy ШНК 4x7 Як встановлюється нульова шина ШНК 4×7?
Конструкція передбачає монтаж на DIN-рейку всередині електричного щита.
TNSy ШНК 4x7 З якого матеріалу виготовлена струмопровідна частина?
Струмопровідні елементи виготовлені з латуні.
TNSy ШНК 4x7 Який ступінь захисту має шина TNSy ШНК 4×7?
Для моделі вказаний ступінь захисту IP20.
