Розподільний блок TNSy на DIN-рейку РБД-250А синій

Розподільний блок TNSy: безпечний монтаж та компактне розведення

Розподільний блок TNSy РБД-250А призначений для зручного та впорядкованого розподілу електричного живлення між кількома провідниками в електричних щитах, шафах автоматики та іншому низьковольтному обладнанні. Він дозволяє підвести один силовий провідник великого перерізу та розподілити живлення на декілька відхідних ліній без використання великої кількості додаткових з'єднувальних елементів.

Модель розрахована на роботу в мережах із номінальною напругою 660 В та частотою 50 Гц. Розподільний блок РБД-250А підходить для силових електричних кіл, де важливі компактне розміщення обладнання, надійне підключення провідників і зручність подальшого обслуговування щита.

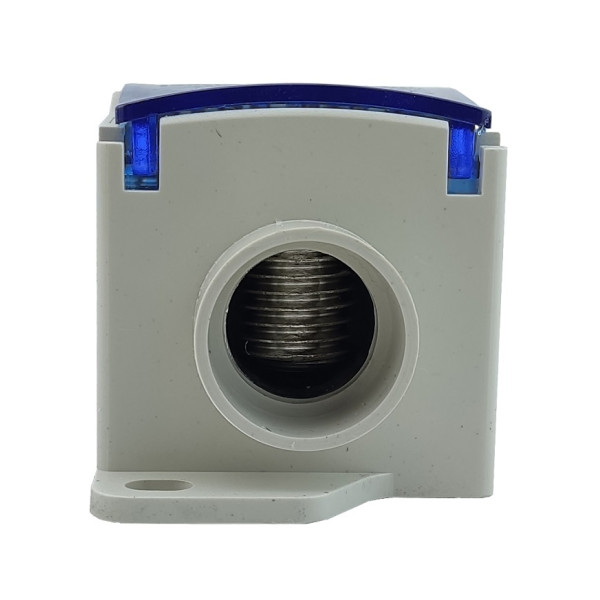

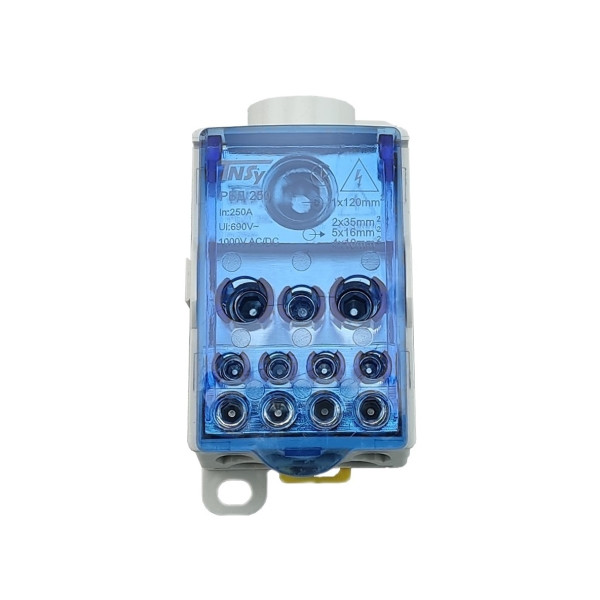

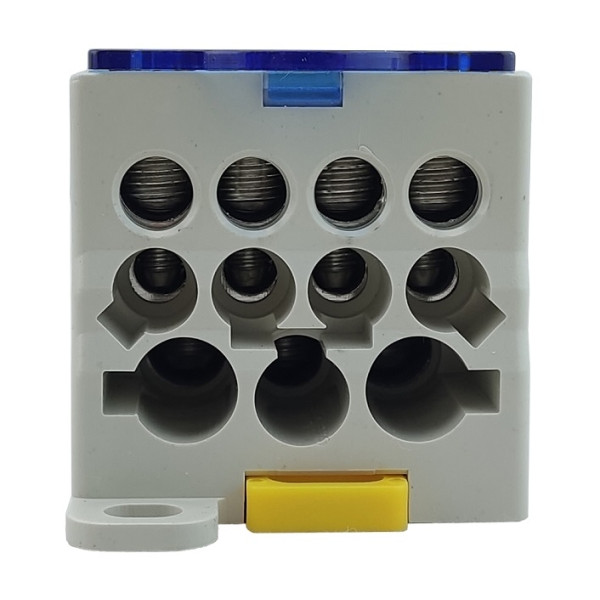

Конструкція передбачає підключення одного вхідного провідника перерізом до 185 мм². На вихідній стороні передбачені точки підключення для провідників різного перерізу: 5×16 мм², 2×35 мм² та 4×10 мм². Завдяки цьому один блок можна використовувати для формування декількох відхідних ліній із різним навантаженням та відповідним перерізом кабелю.

Контактні елементи виготовлені з латуні, а струмопровідна частина розміщена в пластиковому корпусі. Таке виконання забезпечує ізоляцію контактної групи та допомагає зменшити ризик випадкового контакту зі струмопровідними частинами під час експлуатації обладнання.

Ступінь захисту блока становить IP20, тому він розрахований насамперед на встановлення всередині електричних щитів, шаф та інших відповідних захисних оболонок. Робочий температурний діапазон від -40 до +70 °C дозволяє використовувати пристрій у різних умовах експлуатації за умови дотримання вимог до електричного обладнання.

Для встановлення передбачено два варіанти: монтаж на стандартну DIN-рейку або безпосередньо на монтажну панель. Така конструкція спрощує компонування щитового обладнання та дозволяє вибрати спосіб кріплення відповідно до конкретної схеми.

Технічні характеристики TNSy РБД-250А

Особливості та переваги TNSy РБД-250А

• Зручний розподіл живлення від одного силового вводу на декілька відхідних ліній.
• Можливість підключення вхідного провідника великого перерізу.
• Кілька виходів для провідників різного перерізу.
• Латунні контактні елементи для надійного електричного з'єднання.
• Ізольований пластиковий корпус.
• Компактне розміщення з'єднань усередині електричного щита.
• Можливість встановлення на DIN-рейку або монтажну панель.
• Широкий діапазон робочих температур.
• Зручний доступ до точок підключення під час монтажу та обслуговування.

Застосування розподільного блока

TNSy РБД-250А використовується в розподільних щитах, електричних шафах та іншому низьковольтному обладнанні для розгалуження силової лінії. Блок особливо зручний у випадках, коли від одного ввідного кабелю необхідно організувати декілька окремих вихідних підключень.

Використання розподільного блока допомагає зробити внутрішній монтаж щита більш акуратним і зрозумілим, скоротити кількість проміжних з'єднань та спростити підключення відхідних ліній. Під час монтажу необхідно враховувати допустимі характеристики обладнання та використовувати провідники відповідного перерізу.
