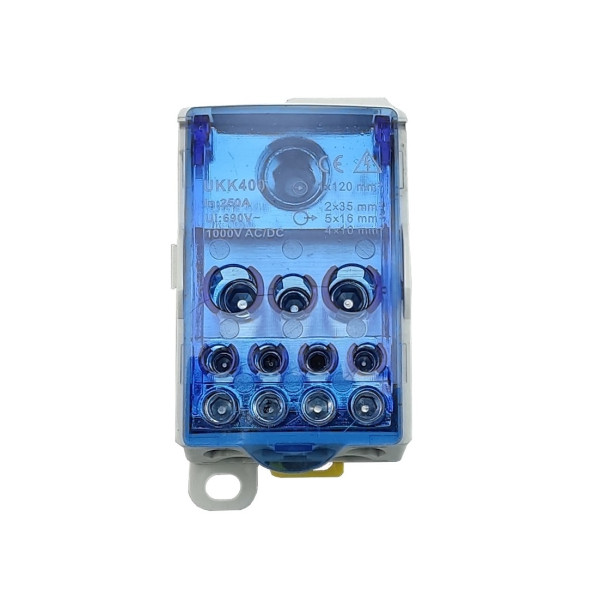

Розподільний блок TNSy на DIN-рейку РБД-400А синій

Розподільний блок TNSy: безпечний монтаж та компактне розведення

Розподільний блок TNSy РБД-400А призначений для розподілу електричного живлення між кількома провідниками в електричних щитах і розподільних пристроях. Він дозволяє підключити вхідний силовий провідник великого перерізу та організувати декілька вихідних ліній без складних додаткових з'єднань.

Модель розрахована на номінальний струм 400 А і номінальну напругу 660 В при частоті 50 Гц. Завдяки високій струмовій здатності блок підходить для використання у потужних низьковольтних системах розподілу електроенергії, де необхідно виконати компактне та впорядковане розгалуження силових ліній.

На вході передбачене підключення провідника перерізом до 1×185 мм². Вихідна частина дозволяє підключати провідники у конфігураціях 5×16 мм², 2×35 мм² та 4×10 мм². Така конструкція дає можливість розподілити живлення між декількома споживачами або групами електричного обладнання з різними перерізами кабелю.

Контактна частина розподільного блока виготовлена з латуні, а захисний корпус — із пластику. Корпус ізолює струмопровідні елементи та допомагає організувати безпечний і акуратний монтаж усередині електрощита. Ступінь захисту IP20 передбачає експлуатацію пристрою всередині відповідного щита або іншої захисної оболонки.

РБД-400А витримує короткочасний струм Icw до 24,5 кА та номінальний витримуваний імпульсний струм Ipk 51 кА. Ці параметри важливі для використання блока в електричних системах із високими струмовими навантаженнями та враховуються під час проєктування і комплектації розподільного обладнання.

Конструкція передбачає два варіанти встановлення — на стандартну DIN-рейку або безпосередньо на монтажну панель. Це спрощує компонування обладнання та дозволяє підібрати зручний спосіб монтажу залежно від конструкції електрощита. Робочий температурний діапазон від -40 до +70 °C забезпечує можливість експлуатації блока в широкому діапазоні температур.

Технічні характеристики TNSy РБД-400А

Переваги розподільного блока TNSy РБД-400А

• Розрахований на номінальний струм до 400 А.
• Дозволяє розподіляти живлення від одного силового вводу на декілька вихідних ліній.
• Підтримує підключення провідників різного перерізу.
• Вхід розрахований на провідник великого перерізу до 185 мм².
• Латунна контактна частина забезпечує надійне електричне з'єднання.
• Захисний пластиковий корпус ізолює струмопровідні елементи.
• Можливий монтаж як на DIN-рейку, так і на монтажну панель.
• Допомагає компактно та впорядковано організувати силові з'єднання всередині електричного щита.
• Підходить для експлуатації при температурі від -40 до +70 °C.

Застосування TNSy РБД-400А

Розподільний блок РБД-400А використовується для організації силового розподілу в електричних щитах, розподільних шафах та іншому низьковольтному обладнанні. Він особливо зручний у схемах, де від одного вхідного силового провідника необхідно сформувати декілька окремих відхідних ліній.

Застосування розподільного блока дозволяє скоротити кількість проміжних з'єднань, раціонально розташувати провідники та зробити внутрішню схему щита більш зрозумілою для монтажу й подальшого обслуговування. Під час встановлення необхідно дотримуватися допустимих параметрів струму, напруги та перерізу провідників.
