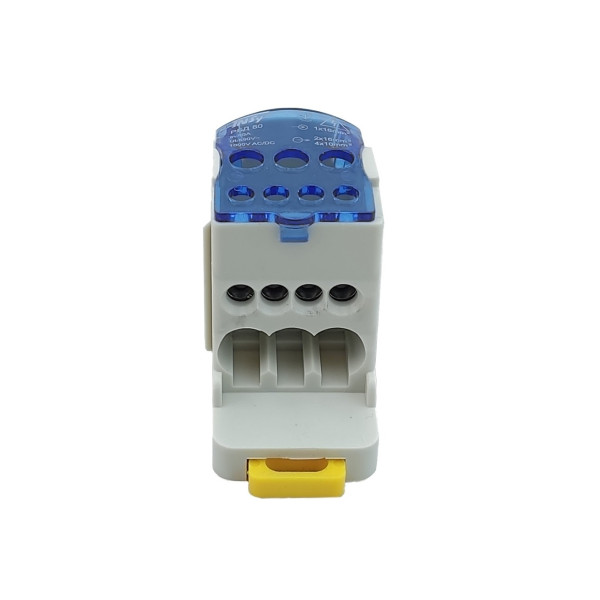

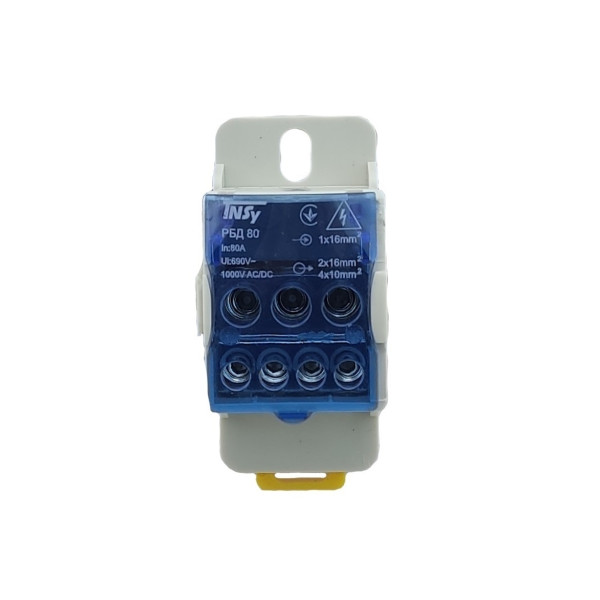

Розподільний блок TNSy на DIN-рейку РБД-80А синій

Розподільний блок TNSy: безпечний монтаж та компактне розведення

Розподільний блок TNSy РБД-80А призначений для зручного та впорядкованого розподілу електричного живлення між кількома провідниками в електричних щитах і розподільних пристроях. Він дозволяє підвести живлення одним провідником і виконати подальший розподіл на декілька ліній, спрощуючи монтаж та допомагаючи уникнути великої кількості окремих з'єднань.

Модель розрахована на номінальний струм 80 А та номінальну напругу 660 В при частоті 50 Гц. Такі характеристики дозволяють використовувати блок у різних низьковольтних розподільних системах відповідно до параметрів електроустановки та підключеного навантаження.

Для підключення живлення на вході передбачене приєднання провідника перерізом до 1×16 мм². На виході блок дозволяє підключати провідники відповідно до конфігурації 2×16 мм² або 4×10 мм². Це робить РБД-80А практичним рішенням для розгалуження живлення та формування декількох відхідних ліній усередині щита.

Контактна частина виготовлена з латуні, а корпус — із пластику. Закрите виконання контактної групи сприяє акуратному монтажу та зменшує ризик випадкового контакту з струмопровідними елементами. Ступінь захисту виробу — IP20, тому блок призначений насамперед для встановлення всередині електричних щитів та інших відповідних захисних оболонок.

Розподільний блок можна встановлювати на DIN-рейку або монтажну панель. Такий варіант кріплення полегшує компонування обладнання та дозволяє вибрати оптимальне місце встановлення залежно від конструкції щита. Робочий температурний діапазон від -40 до +70 °C розширює можливості застосування пристрою в різних умовах експлуатації.

Технічні характеристики TNSy РБД-80А

Переваги розподільного блока TNSy РБД-80А

• Зручний розподіл живлення від одного вхідного підключення на декілька вихідних провідників.
• Допомагає впорядкувати внутрішній монтаж електричного щита.
• Можливість підключення вихідних провідників різного перерізу відповідно до характеристик блока.
• Латунні контакти забезпечують надійне електричне з'єднання.
• Корпус закриває струмопровідну частину та робить монтаж більш акуратним.
• Можливість встановлення як на DIN-рейку, так і на монтажну панель.
• Широкий робочий температурний діапазон.
• Компактне рішення для розгалуження електричних ліній без використання великої кількості окремих з'єднань.

Застосування TNSy РБД-80А

Розподільний блок РБД-80А використовується в електричних щитах для розгалуження живлення та підключення декількох відхідних провідників до однієї вхідної лінії. Він може застосовуватися під час складання нових або модернізації існуючих розподільних щитів у житлових, комерційних та інших електроустановках.

Використання окремого розподільного блока допомагає зробити схему підключення зрозумілішою та акуратнішою, спрощує компонування провідників і подальше обслуговування щита. Під час вибору та монтажу необхідно враховувати номінальний струм, напругу, допустимі перерізи провідників та інші параметри електричної системи.
