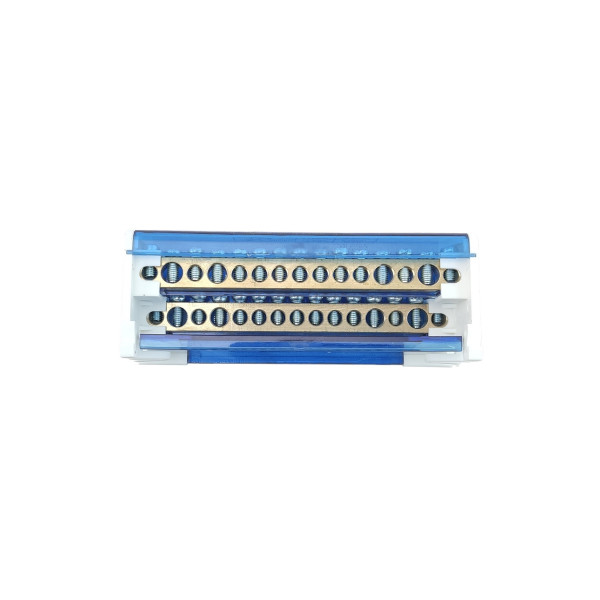

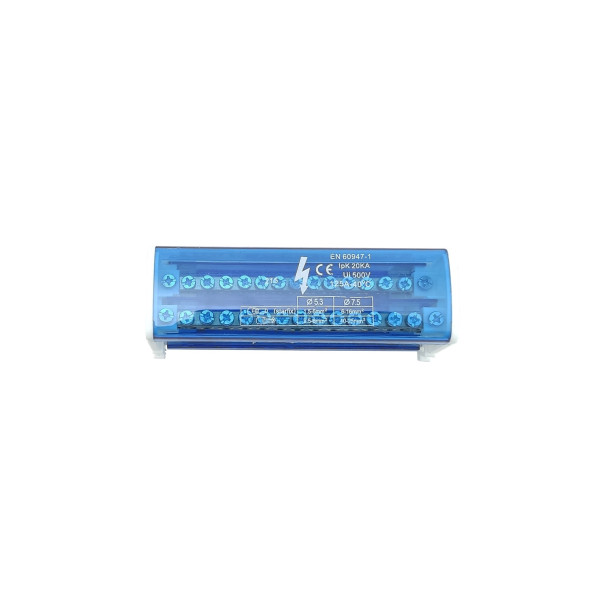

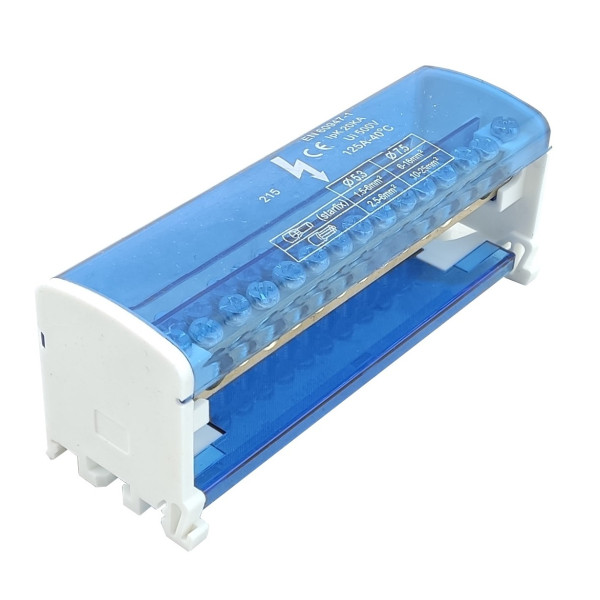

Шина нульова на DIN-рейку TNSy в корпусі ШНК 2х15 синя

Шина нульова TNSy в корпусі для безпечного монтажу

Нульова шина TNSy ШНК 2×15 призначена для організації підключення та розподілу нульових і захисних провідників у електричних щитах. Модель виконана в ізольованому корпусі та встановлюється на DIN-рейку, що дозволяє компактно розміщувати її разом з автоматичними вимикачами, реле та іншим модульним обладнанням.

Конструкція ШНК 2×15 передбачає 2 шини та 15 контактів, тому модель зручна для щитів із більшою кількістю підключених ліній. Передбачено отвори різного діаметра: 11 отворів Ø5,3 мм та 2 отвори Ø9 мм. Це дозволяє організувати підключення провідників різного перерізу та спростити компонування електричних з'єднань.

Струмопровідна частина виготовлена з латуні з необробленою поверхнею. Для фіксації провідників застосовуються гвинтові затискачі з гвинтами M5. Номінальний струм шини становить 90 А, номінальна напруга — 400 В, а номінальна напруга ізоляції Ui — 500 В. Номінальний ударний струм Ipk становить 20 кА.

Шина розміщена в корпусі, який забезпечує ізоляцію контактної групи та робить монтаж у розподільному щиті більш акуратним. Ступінь захисту IP20 передбачає експлуатацію всередині електрощита або іншого відповідного захисного корпусу. Робочий температурний діапазон становить від -25 до +40 °C.

Довжина шини становить 132 мм. Загальні розміри виробу — 132×45×51 мм. Завдяки монтажу на DIN-рейку TNSy ШНК 2×15 не потребує складного окремого кріплення та легко інтегрується в стандартне щитове обладнання.

Технічні характеристики TNSy ШНК 2×15

Переваги TNSy ШНК 2×15

• Дві шини та велика кількість контактів для організації підключень у розподільному щиті.
• Отвори різного діаметра розширюють можливості підключення провідників.
• Латунна струмопровідна частина забезпечує надійне електричне з'єднання.
• Гвинтові затискачі дозволяють надійно фіксувати провідники.
• Ізольований корпус забезпечує акуратне розміщення контактної групи всередині щита.
• Монтаж на DIN-рейку спрощує встановлення та компонування щитового обладнання.
• 15 контактів зручно використовувати в щитах із великою кількістю електричних ліній.
• Компактне виконання дозволяє раціонально використовувати внутрішній простір електрощита.

Застосування нульової шини ШНК 2×15

TNSy ШНК 2×15 застосовується під час складання та модернізації розподільних щитів, де необхідно організувати підключення нульових і захисних провідників. Модель може використовуватися в побутових, офісних, комерційних та інших електроустановках з параметрами, що відповідають характеристикам шини.

Завдяки 15 контактам модель особливо зручна для щитів із кількома групами споживачів. Встановлення на DIN-рейку спрощує монтаж, а корпус допомагає впорядкувати провідники та захищає контактну частину від випадкового дотику під час експлуатації обладнання в межах захисту IP20.
