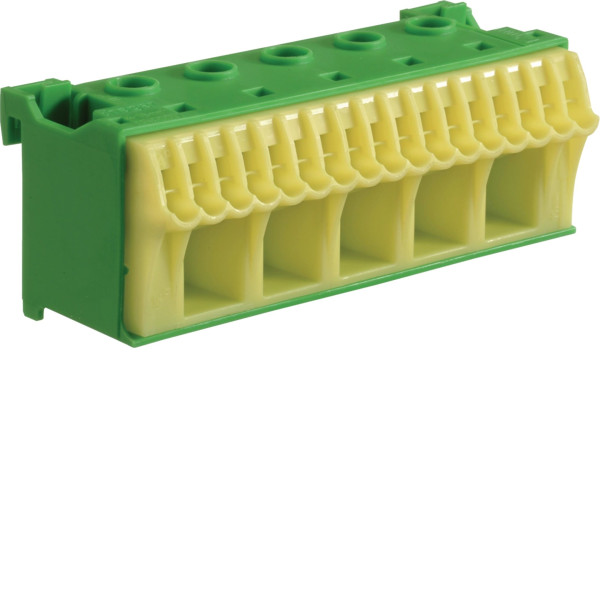

PE-клема QuickConnect Hager 5x16мм²+17x4мм² ширина 90мм KN22E

РЕ-клема - безпечне з'єднання та розподілення проводів заземлення (PE) в електричному щиті

PE-клема Hager KN22E серії QuickConnect призначена для підключення захисних провідників PE у розподільчих електрощитах. Вона використовується під час монтажу електроустановок у житлових, комерційних і технічних приміщеннях для організації з'єднань системи захисного заземлення.

Клемний блок передбачає п'ять підключень для провідників перерізом 16 мм² і сімнадцять підключень для провідників перерізом 4 мм². Така конфігурація дає змогу впорядкувати численні захисні провідники в одному місці та спростити компонування електрощита.

Номінальний струм виробу становить 63 А, номінальна напруга — 230 В, а номінальна напруга ізоляції — 400 В. Однополюсне виконання призначене для використання відповідно до електричної схеми та вимог до захисного заземлення.

Ширина клеми становить 90 мм, висота — 33 мм, глибина — 34 мм. Ці параметри потрібно враховувати під час вибору місця для встановлення блока в розподільчому щиті.

Корпус виготовлений із поліаміду та має зелений колір RAL 6032. Для з'єднання блоків PE-клем серії QuickConnect виробник передбачає вставну перемичку KN99E. Її використання має відповідати схемі електрощита.

Технічні характеристики

Переваги

• Дозволяє централізовано організувати підключення захисних провідників у розподільчому щиті.
• Допомагає впорядкувати численні PE-з'єднання та полегшує перевірку монтажу.
• Система QuickConnect спрощує виконання електромонтажних операцій.
• Зелений корпус полегшує візуальне розпізнавання клеми захисного заземлення.
• Передбачена виробником перемичка дає змогу з'єднувати блоки відповідно до проєктної схеми.

Застосування

Hager KN22E використовують під час складання розподільчих електрощитів у квартирах, приватних будинках, офісах і комерційних приміщеннях. Клема призначена для організації підключень захисних провідників PE. Монтаж необхідно виконувати відповідно до електричної схеми та інструкції виробника.
