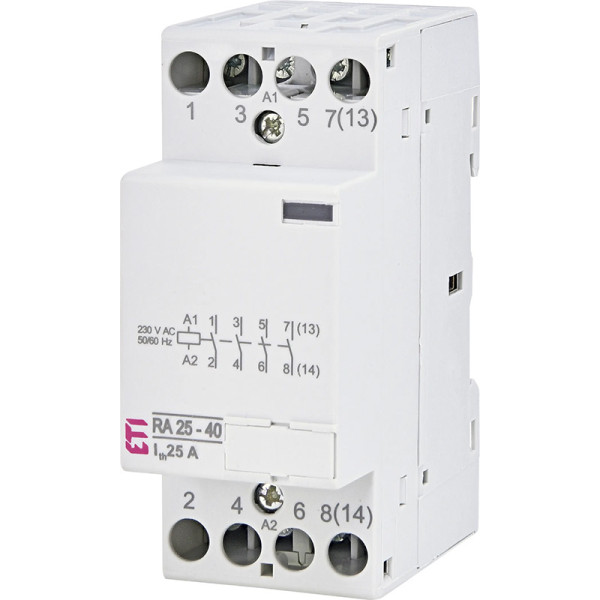

Контактор модульний ETI RA 25-40 25A 230V AC (4NO)
781.67 ₴
Опис
Призначення та принцип роботи модульного контактора ETI RA 25-40
Модульний контактор ETI RA 25-40 25A 230V AC — електромеханічний пристрій для дистанційного керування силовими ланцюгами змінного струму в електрощитах. При подачі напруги керування 230 V AC котушка замикає чотири нормально відкриті контакти (4NO), у результаті чого подається живлення на підключені лінії. Після зняття керуючої напруги контакти розмикаються. Пристрій призначений для монтажу на DIN-рейку.
Де застосовується ETI RA 25-40 (4NO)
- Одночасне керування чотирма лініями навантаження одним керуючим сигналом
- Керування групами освітлення через таймери, реле часу або терморегулятори
- Комутація ліній живлення електроспоживачів у розподільних щитах
- Розділення силового кола та ланцюга керування
Ключові технічні характеристики
| Виробник | ETI |
| Модель | RA 25-40 |
| Тип | Модульний контактор |
| Номінальний струм контактів | 25 А |
| Конфігурація контактів | 4 × NO (4 нормально відкриті) |
| Напруга керування котушки | 230 V AC |
| Монтаж | на DIN-рейку |

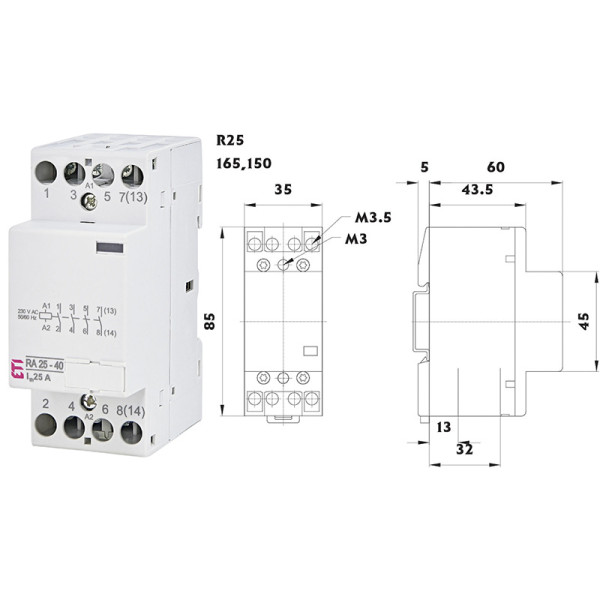

| Кількість модулів | 2 (35 мм) |
| Частота | 50/60 Hz |
Особливості конфігурації 4NO у схемах керування
Конфігурація 4NO означає, що всі чотири контакти замикаються одночасно при подачі керуючої напруги. Це дозволяє синхронно вмикати кілька незалежних ліній або груп навантаження одним сигналом керування без застосування додаткових допоміжних контактів.
Контактор і автоматичний вимикач у щиті
Контактор ETI RA 25-40 не забезпечує захист від короткого замикання та перевантаження. Для захисту ліній перед контактором обов’язково встановлюється автоматичний вимикач, підібраний за перерізом кабелю та навантаженням.
Що врахувати при підборі та підключенні
Сумарний струм навантаження не повинен перевищувати 25 А. Керуюча напруга на котушку повинна становити 230 V AC. Для індуктивних навантажень необхідно передбачати запас по струму та використовувати відповідні захисні апарати.
Часті питання про Контактор модульний ETI RA 25-40 25A 230V AC (4NO)
-
Для чого потрібен контактор ETI RA 25-40?
- Контактор модульний ETI RA 25-40 використовується для дистанційного керування чотирма лініями навантаження до 25 А. Його застосовують для автоматичного вмикання та вимикання освітлення, насосів, вентиляції та іншого електрообладнання через таймери, реле або терморегулятори.
-
У чому особливість конфігурації контактів 4NO у ETI RA 25-40?
- Конфігурація 4NO означає, що всі чотири контакти замикаються одночасно при подачі напруги на котушку 230V AC. Це дозволяє одним керуючим сигналом синхронно вмикати кілька незалежних ліній або груп навантаження без додаткових реле.
-
Яке навантаження можна підключати до контактора ETI RA 25-40?
- До контактів ETI RA 25-40 можна підключати освітлення, електронагрівачі, бойлери, насоси та вентиляцію із сумарним струмом до 25 А. Для індуктивних навантажень (двигуни, насоси) необхідно передбачати запас по струму.
-
Чи можна керувати контактором ETI RA 25-40 від таймера або термостата?
- Так, контактор ETI RA 25-40 з котушкою 230V AC керується таймерами, реле часу та термостатами, які подають керуючу напругу 230 В.
-
Скільки місця займає контактор ETI RA 25-40 в електрощиті?
- Контактор ETI RA 25-40 займає 2 DIN-модулі (близько 35 мм), тому для встановлення в електрощиті потрібно передбачити достатньо місця поруч з автоматичними вимикачами та іншими модульними пристроями.
-
Чи потрібен автоматичний вимикач перед контактором ETI RA 25-40?
- Так, контактор ETI RA 25-40 не забезпечує захист від короткого замикання та перевантаження, тому перед ним обов’язково встановлюють автоматичний вимикач для захисту кабелю та лінії.
