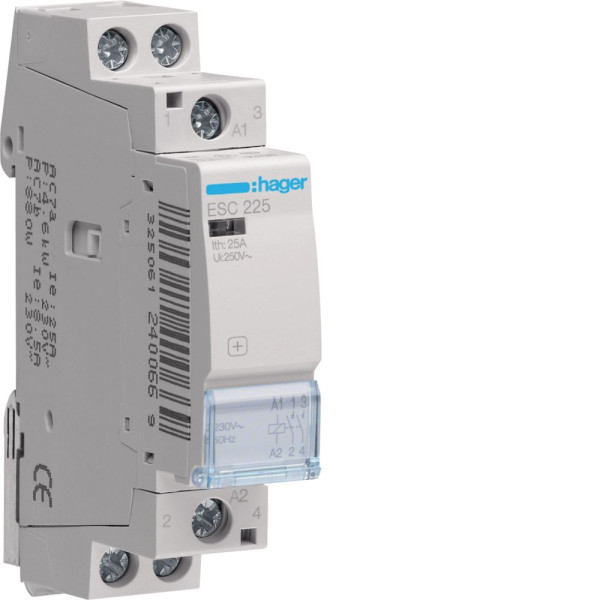

Контактор Hager ESC225 25A, 2НВ, 1 модуль, 230В

Контактор Hager ESC225 для керування електричним навантаженням

Контактор Hager ESC225 25A 2НВ - модульний контактор для дистанційного вмикання та вимикання електричних кіл у однофазних мережах змінного струму. Пристрій розрахований на номінальний струм 25А, оснащений двома нормально відкритими контактами (2НВ) та має компактну ширину 1 модуль для встановлення на DIN-рейку в розподільчому щиті. Котушка керування працює від напруги 230В AC, що забезпечує сумісність із більшістю стандартних систем автоматики.

Призначення та принцип роботи

Модульний контактор 25А застосовується для автоматизованого керування освітленням, електрообігрівом, бойлерами, вентиляцією та іншими споживачами середньої потужності. Після подачі напруги 230В на котушку відбувається замикання двох силових контактів, що забезпечує підключення навантаження до мережі. При відсутності напруги контакти повертаються у вихідне розімкнене положення.

Конфігурація 2НВ дозволяє керувати двома незалежними лініями або однофазним навантаженням із розривом фази та нуля. Це робить контактор Hager ESC225 універсальним рішенням для побутових і комерційних електрощитів.

Сфери застосування контактора 25А 230В

Контактор широко використовується в системах електропостачання квартир, приватних будинків, офісів та невеликих комерційних приміщень. Його встановлюють у розподільчий щит для інтеграції з реле часу, таймерами, датчиками освітлення, реле контролю напруги або системами «розумний дім».

• автоматичне керування освітленням сходових клітин і коридорів;
• вмикання електричних бойлерів та водонагрівачів;
• керування електричними конвекторами або теплою підлогою;
• підключення вентиляційних установок невеликої потужності;
• реалізація схем нічного тарифу.

Технічні особливості та конструктивні переваги

Ширина 1 модуль дозволяє економити місце в електрощиті. Це особливо актуально при обмеженому просторі або модернізації існуючого щита без його заміни.

Контактор розрахований на комутацію навантаження до 25А, що відповідає більшості побутових приладів середньої потужності. Важливо правильно розраховувати сумарну потужність споживачів, щоб уникнути перевищення допустимого струму.

Котушка керування 230В AC забезпечує пряме підключення до стандартної мережі без додаткових трансформаторів. Це спрощує монтаж і зменшує кількість допоміжних компонентів у схемі.

Особливості монтажу та обмеження

Контактор Hager ESC225 встановлюється на DIN-рейку у розподільчому щиті. Підключення має виконуватися відповідно до електричної схеми з урахуванням номінального струму та типу навантаження. Монтаж повинен здійснюватися кваліфікованим електриком.

Модульний контактор не забезпечує захист від короткого замикання або перевантаження. У схемі обов’язково повинні використовуватися автоматичні вимикачі або інші захисні пристрої. Контактор виконує виключно функцію комутації.
