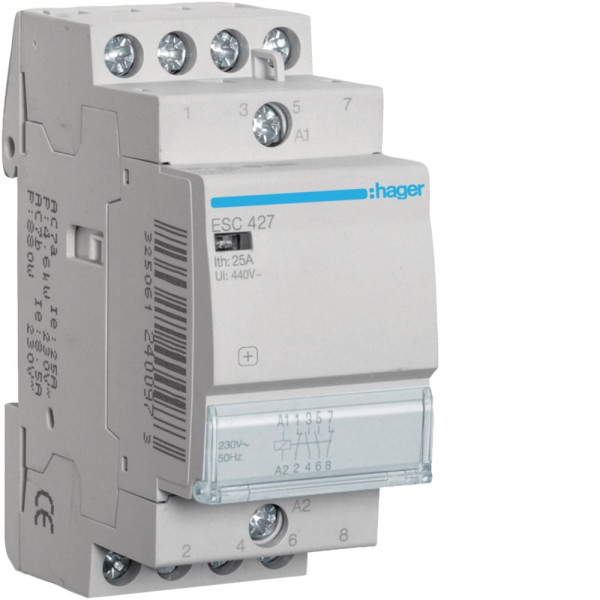

Контактор Hager ESC427 25A, 2НВ+2НЗ, 230В

Контактор Hager ESC427 - модульний пристрій для дистанційного керування навантаженням

Контактор Hager ESC427 25A 2НВ+2НЗ 230В — це електромеханічний модульний контактор для дистанційного вмикання та вимикання електричних кіл у мережах змінного струму. Пристрій розрахований на номінальний струм 25А та оснащений котушкою керування 230В AC, що дозволяє інтегрувати його в стандартні однофазні системи електропостачання житлових, комерційних та адміністративних об’єктів.

Конфігурація контактів 2НВ+2НЗ (два нормально відкритих та два нормально закритих) забезпечує гнучкість підключення та можливість одночасного керування кількома електричними колами.

Призначення та принцип роботи контактора 25А

Модульний контактор 25А призначений для комутації навантаження за допомогою керуючого сигналу на котушку 230В. Після подачі напруги на котушку силові контакти змінюють свій стан: нормально відкриті замикаються, а нормально закриті розмикаються. Це дозволяє дистанційно керувати освітленням, опаленням, вентиляцією, насосним обладнанням та іншими електропристроями.

Контактор встановлюється в електрощит на DIN-рейку та працює в складі систем автоматизації або разом із таймерами, реле часу, датчиками руху, терморегуляторами чи системами «розумний дім».

Сфери застосування

Контактор Hager ESC427 застосовується в побутових і промислових електромережах для безпечного та надійного керування навантаженням без прямого контакту оператора з силовим колом.

• керування освітленням у житлових будинках, офісах, складських приміщеннях;
• підключення електричних котлів, бойлерів, систем теплої підлоги;
• керування вентиляційними установками та кондиціонерами;
• комутація насосів, електродвигунів малої потужності;
• реалізація схем автоматичного або програмованого керування.

Завдяки струму комутації 25А контактор підходить для більшості стандартних навантажень у приватному секторі та малому бізнесі.

Конструктивні особливості та технічні переваги

Наявність двох нормально відкритих і двох нормально закритих контактів дозволяє реалізувати складніші схеми керування, ніж у моделях лише з 2НВ. Це актуально для організації взаємоблокувань, сигналізації стану або одночасного керування декількома лініями.

Живлення котушки від стандартної мережі 230В спрощує монтаж і не потребує додаткових трансформаторів або блоків живлення. Це зменшує складність електрощита та знижує витрати на комплектуючі.

Контактор має компактний модульний корпус, призначений для встановлення в розподільчий щит. Це забезпечує акуратний монтаж, сумісність з автоматичними вимикачами та іншими модульними пристроями, а також зручність обслуговування.

Особливості використання та обмеження

Перед встановленням контактора 25А необхідно правильно розрахувати потужність підключеного навантаження. Номінальний струм 25А не повинен перевищуватися, особливо при роботі з індуктивними споживачами. Для захисту лінії обов’язково застосовується автоматичний вимикач відповідного номіналу.

При підключенні електродвигунів або обладнання з високими пусковими струмами слід враховувати категорію застосування та характер навантаження. Контактор не є пристроєм захисту — він виконує лише функцію комутації.

Приклади практичного застосування

У приватному будинку контактор Hager ESC427 може використовуватися для автоматичного вмикання електрокотла за сигналом від терморегулятора. В офісі - для централізованого вимикання освітлення після завершення робочого дня через реле часу. У виробничому приміщенні - для керування вентиляцією або насосною станцією з кнопкового поста чи автоматики.
