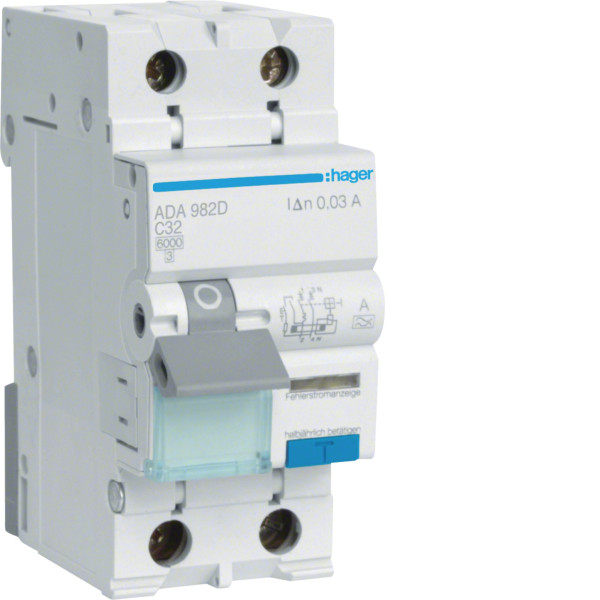

Диференціальний автоматичний вимикач Hager ADA982D 1P+N, 32A, C, 30mA, 6kA, A

Диференціальний автоматичний вимикач Hager - комплексний захист електромережі

Диференціальний автоматичний вимикач Hager ADA982D - комбінований захисний пристрій, який поєднує функції автоматичного вимикача та пристрою захисного відключення (ПЗВ). Він призначений для комплексного захисту електромережі від перевантаження, короткого замикання та струмів витоку. Модель з номінальним струмом 32 А, характеристикою спрацювання C, чутливістю 30 мА та відключаючою здатністю 6 кА підходить для встановлення в однофазних мережах 230 В.

Призначення та принцип роботи

Hager ADA982D типу A забезпечує захист людей від ураження електричним струмом і запобігає виникненню пожежі внаслідок пошкодження ізоляції або витоку струму на землю. Пристрій постійно контролює баланс струмів у фазному та нульовому провідниках. У разі появи диференційного струму понад 30 мА відбувається автоматичне відключення лінії.

Одночасно вбудований автоматичний вимикач реагує на:

• перевантаження мережі при перевищенні номінального струму 32 А;
• коротке замикання з миттєвим відключенням до 6 кА;
• витік струму змінного та пульсуючого постійного типу (тип A).

Сфера застосування

Диференціальний автомат 1P+N використовується у житлових, комерційних та адміністративних об’єктах. Завдяки характеристиці C пристрій підходить для ліній з помірними пусковими струмами.

Модель Hager ADA982D доцільно встановлювати для захисту:

• розеткових груп у квартирах і приватних будинках;
• кухонної техніки та пральних машин;
• бойлерів та електроводонагрівачів;
• окремих ліній освітлення;
• електроприладів з електронними блоками керування.

Тип A дозволяє коректно працювати з обладнанням, що створює пульсуючі постійні складові струму витоку, зокрема індукційними плитами, пральними машинами, блоками живлення та сучасною побутовою технікою.

Технічні характеристики та їх значення

• Підходить для окремих електричних ліній середнього навантаження. Важливо правильно підбирати переріз кабелю відповідно до струмового навантаження.
• Забезпечує відключення при струмах короткого замикання та витримує короткочасні пускові струми, характерні для побутової техніки та насосного обладнання.
• Оптимальний рівень захисту для людей. Відповідає вимогам електробезпеки для розеткових груп і вологих приміщень.
• Дозволяє встановлювати пристрій у більшості житлових та невеликих комерційних електрощитів без додаткових обмежень.

Переваги використання

Встановлення диференціального автоматичного вимикача Hager дозволяє замінити окремий автоматичний вимикач і ПЗВ одним модульним пристроєм. Це економить місце в електрощиті та спрощує монтаж.

• комбінований захист від перевантаження, короткого замикання та витоку струму;
• тип A - коректна робота з сучасною електронною технікою;
• формат 1P+N для однофазних мереж;
• номінал 32 А для виділених ліній;
• стандартна модульна конструкція для монтажу на DIN-рейку.

Особливості монтажу та експлуатаційні обмеження

Монтаж здійснюється на стандартну DIN-рейку в електрощиті. Підключення повинно виконуватися кваліфікованим електриком із дотриманням схеми виробника та правил електромонтажу.

Номінальний струм 32 А не повинен перевищувати допустиме навантаження кабельної лінії. Пристрій не призначений для трифазних мереж. Для ліній з високими пусковими струмами може знадобитися інша характеристика спрацювання. Перед вибором необхідно враховувати розрахунковий струм, тип навантаження та умови експлуатації.
