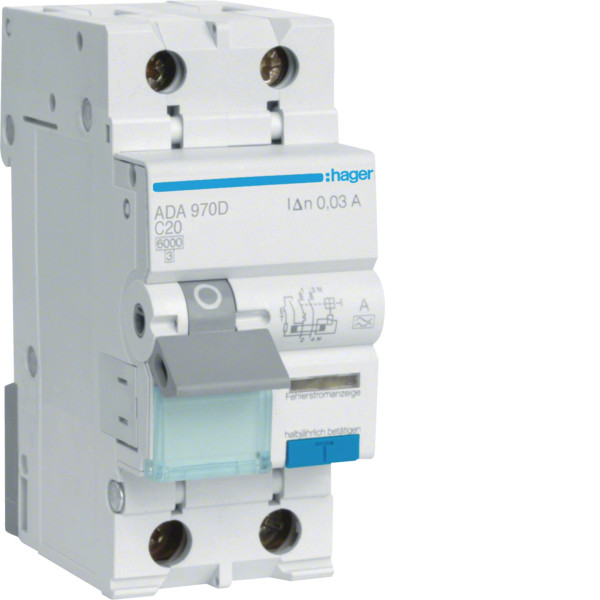

Диференціальний автоматичний вимикач Hager ADA970D 1P+N, 20A, C, 30mA, 6kA, A

Диференціальний автоматичний вимикач Hager - комплексний захист електромережі

Диференціальний автоматичний вимикач Hager ADA970D - комбінований захисний пристрій, який поєднує функції автоматичного вимикача та пристрою захисного відключення (ПЗВ). Він призначений для комплексного захисту електромережі від перевантаження, короткого замикання та струмів витоку. Модель з номінальним струмом 20 А, характеристикою спрацювання C, чутливістю 30 мА та відключаючою здатністю 6 кА підходить для встановлення в однофазних мережах 230 В.

Призначення та принцип роботи

Hager ADA970D типу A забезпечує захист людей від ураження електричним струмом і запобігає виникненню пожежі внаслідок пошкодження ізоляції або витоку струму на землю. Пристрій постійно контролює баланс струмів у фазному та нульовому провідниках. У разі появи диференційного струму понад 30 мА відбувається автоматичне відключення лінії.

Одночасно вбудований автоматичний вимикач реагує на:

• перевантаження мережі при перевищенні номінального струму 20 А;
• коротке замикання з миттєвим відключенням до 6 кА;
• витік струму змінного та пульсуючого постійного типу (тип A).

Сфера застосування

Диференціальний автомат 1P+N використовується у житлових, комерційних та адміністративних об’єктах. Завдяки характеристиці C пристрій підходить для ліній з помірними пусковими струмами.

Модель Hager ADA970D доцільно встановлювати для захисту:

• розеткових груп у квартирах і приватних будинках;
• кухонної техніки та пральних машин;
• бойлерів та електроводонагрівачів;
• окремих ліній освітлення;
• електроприладів з електронними блоками керування.

Тип A дозволяє коректно працювати з обладнанням, що створює пульсуючі постійні складові струму витоку, зокрема індукційними плитами, пральними машинами, блоками живлення та сучасною побутовою технікою.

Технічні характеристики та їх значення

Підходить для окремих електричних ліній середнього навантаження. Важливо правильно підбирати переріз кабелю відповідно до струмового навантаження.

Забезпечує відключення при струмах короткого замикання та витримує короткочасні пускові струми, характерні для побутової техніки та насосного обладнання.

Оптимальний рівень захисту для людей. Відповідає вимогам електробезпеки для розеткових груп і вологих приміщень.

Дозволяє встановлювати пристрій у більшості житлових та невеликих комерційних електрощитів без додаткових обмежень.

Переваги використання

Встановлення диференціального автоматичного вимикача Hager ADA970D дозволяє замінити окремий автоматичний вимикач і ПЗВ одним модульним пристроєм. Це економить місце в електрощиті та спрощує монтаж.

• комбінований захист від перевантаження, короткого замикання та витоку струму;
• тип A — коректна робота з сучасною електронною технікою;
• формат 1P+N для однофазних мереж;
• номінал 20 А для виділених ліній;
• стандартна модульна конструкція для монтажу на DIN-рейку.

Особливості монтажу та експлуатаційні обмеження

Монтаж здійснюється на стандартну DIN-рейку в електрощиті. Підключення повинно виконуватися кваліфікованим електриком із дотриманням схеми виробника та правил електромонтажу.

Номінальний струм 20 А не повинен перевищувати допустиме навантаження кабельної лінії. Пристрій не призначений для трифазних мереж. Для ліній з високими пусковими струмами може знадобитися інша характеристика спрацювання. Перед вибором необхідно враховувати розрахунковий струм, тип навантаження та умови експлуатації.
