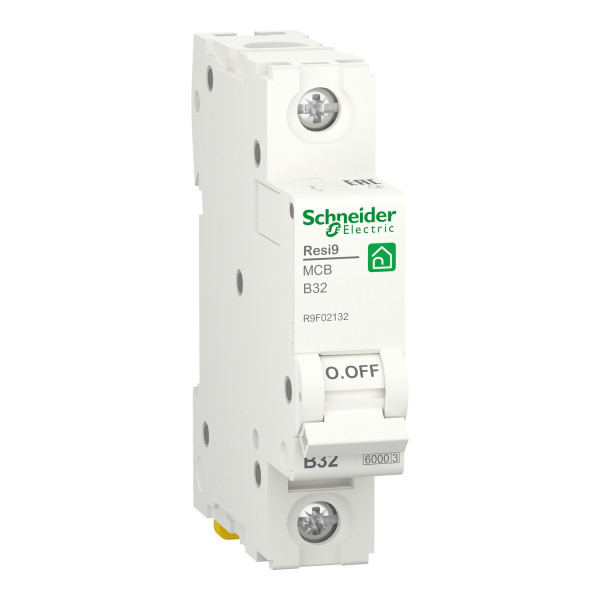

Автоматичнийй вимикач Schneider Electric RESI9 32А 1P 6кA крива В

Автоматичний вимикач Resi9 Schneider – захист електромережі

Автоматичний вимикач Schneider Electric RESI9 призначений для захисту електричних мереж від перевантаження та короткого замикання. Модель має однополюсне виконання, номінальний струм 32 А та характеристику відключення B.

Пристрій підходить для застосування в житлових та громадських будівлях, а також у розподільчих електричних щитах. Автомат встановлюється на DIN-рейку та поєднує компактне модульне виконання з необхідними функціями захисту електричної лінії.

Застосування

Автоматичний вимикач RESI9 призначений насамперед для електричних мереж житлових та громадських будівель. Його можна використовувати для захисту окремих групових ліній у квартирі, приватному будинку, офісі чи іншому об’єкті.

• електричні розподільчі щити;
• групові лінії електропостачання;
• лінії освітлення;
• розеткові групи;
• окремі електричні споживачі.

Конструкція та монтаж

Автомат має модульну конструкцію шириною 18 мм і встановлюється на стандартну DIN-рейку. Керування здійснюється перемикачем, а індикатор УВІМК/ВИМК дозволяє швидко визначити стан пристрою.

Для підключення використовуються тунельні клеми з можливістю підведення провідників зверху або знизу. Максимальний переріз підключуваного жорсткого провідника становить 35 мм², гнучкого — 25 мм². Довжина зачистки проводу — 14 мм, рекомендований момент затягування клем — 3,5 Н·м.

Технічні характеристики

Призначення автоматичного вимикача

Schneider Electric RESI9 використовується для захисту електричних кіл від надмірного струму. При перевантаженні або короткому замиканні тепломагнітний розчіплювач автоматично відключає лінію.

Характеристика B передбачає магнітне спрацювання в діапазоні 3–5 × In. Така крива відключення використовується для електричних кіл із невеликими пусковими струмами.

Переваги

• захист від перевантаження та короткого замикання;
• номінальний струм 32 А;
• однополюсне виконання;
• характеристика відключення B;
• відключаюча здатність 6 кА;
• компактна ширина 18 мм;
• монтаж на DIN-рейку;
• індикація положення УВІМК/ВИМК;
• механічна зносостійкість до 20 000 циклів;
• електрична зносостійкість до 10 000 циклів.
