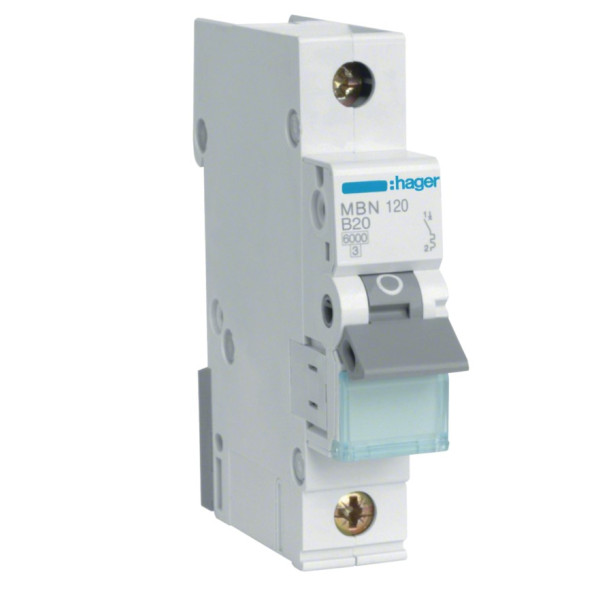

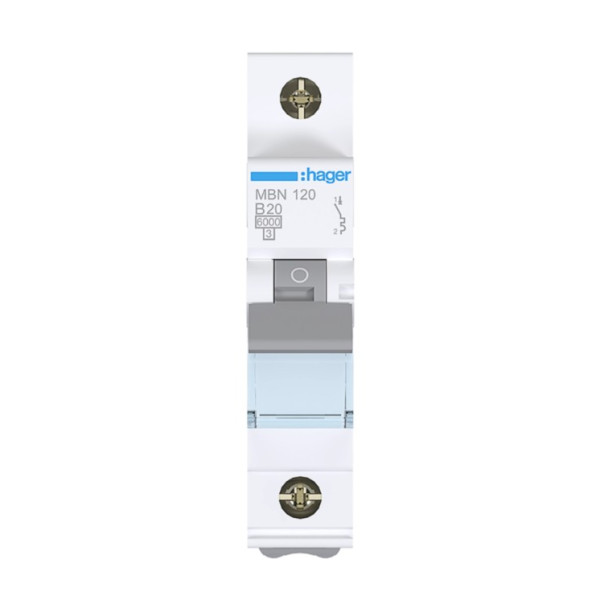

Автоматичний вимикач Hager MBN 1P 6kA 20A B

Автоматичний вимикач Hager – надійний захист електричних мереж

Автоматичний вимикач призначений для захисту електричних мереж від перевантаження та короткого замикання. Пристрій автоматично відключає живлення у разі перевищення допустимого струму, що дозволяє запобігти пошкодженню електропроводки, електроприладів і зменшує ризик виникнення пожежі.

Однополюсний автоматичний вимикач використовується у побутових, комерційних та адміністративних електромережах змінного струму. Модель розрахована на номінальний струм 20 А та має відключаючу здатність 6 кА, що забезпечує ефективний захист ліній у стандартних умовах експлуатації.

Призначення автоматичного вимикача

Головна функція автоматичного вимикача – контроль і захист електричного кола. При перевищенні допустимого навантаження або виникненні короткого замикання механізм миттєво розмикає ланцюг, запобігаючи пошкодженню кабелів, розеток, вимикачів і підключених електроприладів.

Характеристика спрацювання типу B означає, що автомат реагує на струми короткого замикання у межах 3–5 крат від номінального струму. Це робить його оптимальним рішенням для побутових електромереж, де використовуються стандартні навантаження без великих пускових струмів.

Основні технічні характеристики

• тип пристрою – автоматичний вимикач модульний
• виробник – Hager
• кількість полюсів – 1P
• номінальний струм – 20 А
• характеристика відключення – B
• відключаюча здатність – 6 кА
• монтаж – на стандартну DIN-рейку
• призначення – захист електричних ліній від перевантаження та короткого замикання

Сфери застосування

Автоматичний вимикач Hager 20A використовується для захисту окремих електричних ліній у розподільчих щитах. Завдяки компактному модульному виконанню він легко встановлюється у стандартні електрощити та сумісний з більшістю сучасних систем електромонтажу.

Пристрій застосовується у таких випадках:

• у квартирних та приватних електрощитах
• у системах електропостачання житлових будинків
• у комерційних та офісних приміщеннях
• для захисту ліній освітлення
• для захисту розеткових груп
• у невеликих електричних установках з помірним навантаженням

Переваги автоматичного вимикача Hager MBN

Продукція Hager широко використовується в електромонтажі завдяки стабільній роботі та відповідності міжнародним стандартам безпеки. Автоматичні вимикачі цієї серії розраховані на тривалу експлуатацію у побутових та комерційних електромережах.

Основні переваги моделі:

Надійний захист електропроводки від перевантаження та короткого замикання. Стабільна робота при тривалих навантаженнях. Простий монтаж на DIN-рейку у модульних розподільчих щитах. Компактний корпус, який займає мінімум місця у щиті. Сумісність з сучасними системами електромонтажу.

Особливості встановлення та експлуатації

Монтаж автоматичного вимикача виконується у розподільчому електрощиті на стандартну DIN-рейку. Підключення проводів здійснюється через гвинтові клеми відповідно до схеми електромонтажу.

Пристрій використовується для захисту фазного провідника. Під час вибору автомата необхідно враховувати переріз кабелю, тип навантаження та параметри електромережі. Номінал 20 А зазвичай застосовується для розеткових груп або окремих електричних ліній з відповідним перерізом проводу.

Обмеження використання

Автоматичний вимикач не забезпечує захист від струмів витоку, тому для комплексного захисту електромережі його рекомендується використовувати разом із пристроями захисного відключення або диференційними автоматами. Також необхідно правильно підбирати номінал автомата відповідно до параметрів кабельної лінії, щоб уникнути перегріву проводки.
