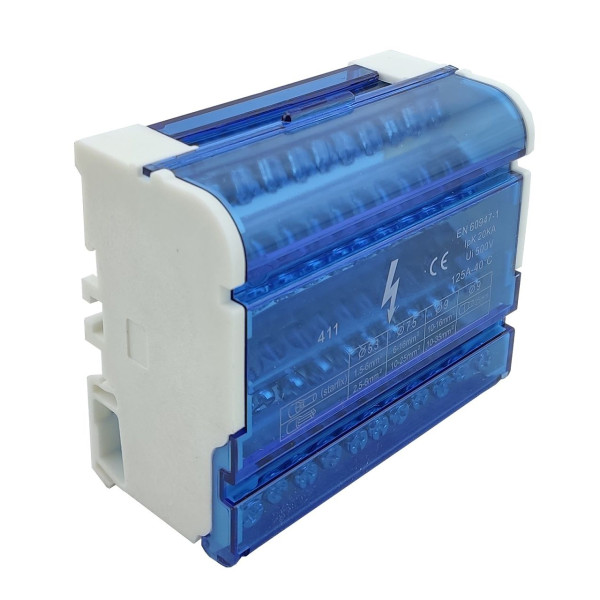

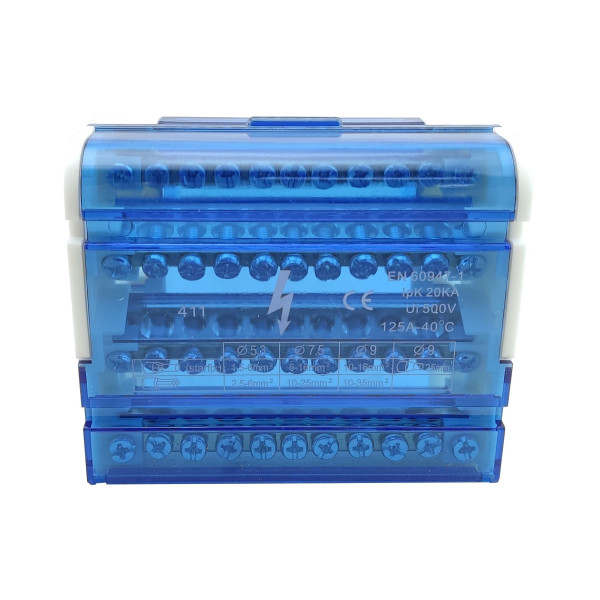

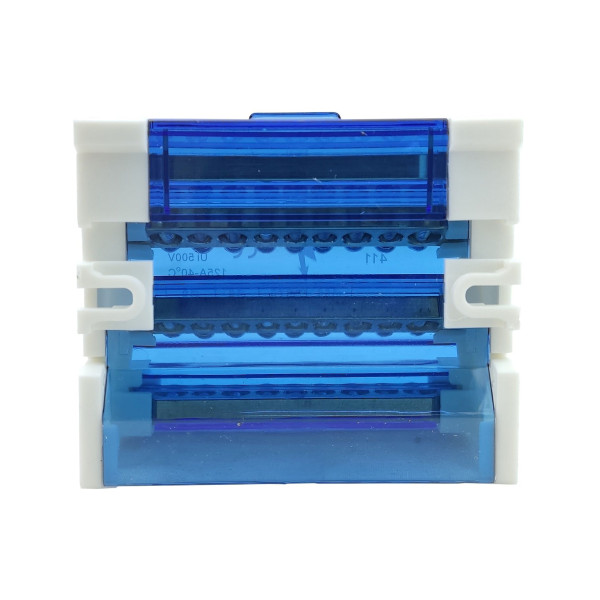

Шина нульова на DIN-рейку TNSy в корпусі ШНК 4х11 синя

Шина нульова TNSy в корпусі для безпечного монтажу

Нульова шина TNSy ШНК 4×11 призначена для підключення та розподілу нульових і захисних провідників у розподільних електричних щитах. Модель виконана в ізольованому корпусі та встановлюється на DIN-рейку, що дозволяє компактно розмістити її разом з автоматичними вимикачами, ПЗВ, реле та іншим модульним обладнанням.

ШНК 4×11 має 4 шини та 15 контактів. Для підключення передбачені отвори різного діаметра: 7 отворів Ø5,3 мм та 2 отвори Ø7,5 мм. Така конструкція дозволяє працювати з провідниками різного перерізу та зручно організовувати розподіл електричних з'єднань усередині щита.

Номінальний струм шини становить 125 А, номінальна напруга — 400 В, а номінальна напруга ізоляції Ui — 500 В. Номінальний ударний струм Ipk становить 20 кА. Струмопровідні елементи виготовлені з латуні, а підключення провідників здійснюється за допомогою гвинтових затискачів із кріпильними гвинтами M5.

Виконання в корпусі допомагає ізолювати струмопровідні елементи та робить розташування з'єднань у щиті більш упорядкованим. Ступінь захисту IP20 відповідає використанню пристрою всередині електричних щитів та інших відповідних захисних оболонок.

Завдяки значній кількості контактів TNSy ШНК 4×11 зручно використовувати в розподільних системах з декількома відхідними лініями. Шина дозволяє зібрати підключення в одному вузлі, спростити монтаж проводки та забезпечити зручний доступ до контактів під час перевірки або обслуговування електрощита.

Технічні характеристики TNSy ШНК 4×11

Переваги нульової шини TNSy ШНК 4×11

• 15 контактів для організації великої кількості підключень в одному вузлі.
• Отвори різного діаметра дозволяють підключати провідники різного перерізу.
• Номінальний струм 125 А забезпечує можливість застосування в потужних розподільних системах відповідно до параметрів електроустановки.
• Латунні струмопровідні елементи забезпечують надійний електричний контакт.
• Гвинтові затискачі спрощують монтаж, перевірку та подальше обслуговування з'єднань.
• Корпус ізолює контактну групу та допомагає підтримувати порядок усередині електрощита.
• Монтаж на DIN-рейку забезпечує сумісність із поширеним способом встановлення модульного електрообладнання.
• Компактне розміщення декількох груп провідників спрощує складання розподільного щита.

Застосування TNSy ШНК 4×11

Шина TNSy ШНК 4×11 використовується в електричних і розподільних щитах для організації нульових та захисних провідників. Вона підходить для щитів із декількома групами споживачів, де необхідно компактно розмістити значну кількість точок підключення.

Монтаж на DIN-рейку дозволяє встановити ШНК 4×11 поруч з іншими модульними компонентами. Гвинтові затискачі забезпечують доступ до кожного підключення, що спрощує первинний монтаж, перевірку контактів та подальше обслуговування електричної системи.
