Шина нульова на DIN-рейку TNSy в корпусі ШНК 2х7 синя

Шина нульова TNSy в корпусі для безпечного монтажу

Нульова шина TNSy ШНК 2×7 призначена для підключення та впорядкованого розподілу нульових і захисних провідників у електричних щитах. Модель виконана в ізольованому корпусі та встановлюється на стандартну DIN-рейку, завдяки чому її зручно розміщувати разом з автоматичними вимикачами, реле та іншим модульним обладнанням.

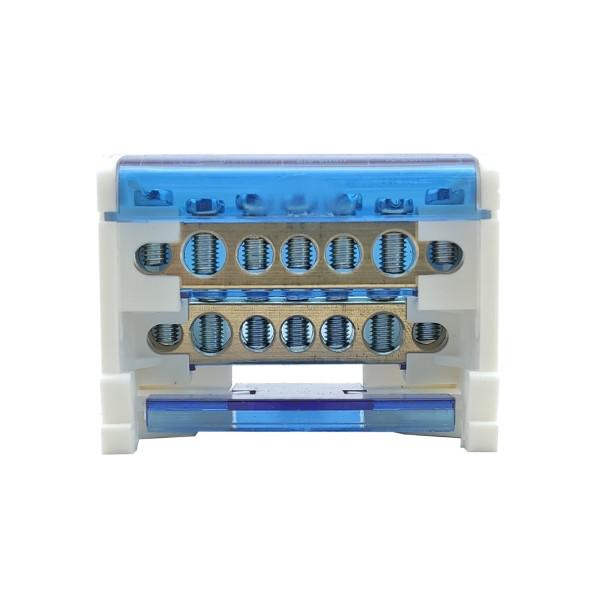

ШНК 2×7 має 2 шини та 7 контактів. Така конфігурація підходить для компактних розподільних щитів, де необхідно організувати декілька підключень, не займаючи зайвого місця. Провідники фіксуються гвинтовими затискачами з кріпильними гвинтами M5.

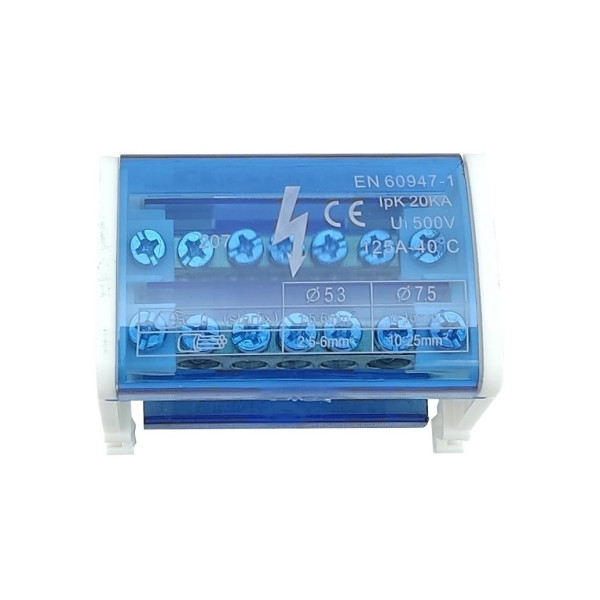

Номінальний струм шини становить 90 А, номінальна напруга — 400 В, а номінальна напруга ізоляції Ui — 500 В. Номінальний ударний струм Ipk становить 20 кА. Струмопровідні елементи виготовлені з латуні з необробленою поверхнею.

Максимальний поперечний переріз провідника вказаний як 10/25 мм². Шина розрахована на експлуатацію за температури від -25 до +40 °C. Ступінь захисту IP20 передбачає встановлення виробу всередині відповідного електричного щита або іншого захисного корпусу.

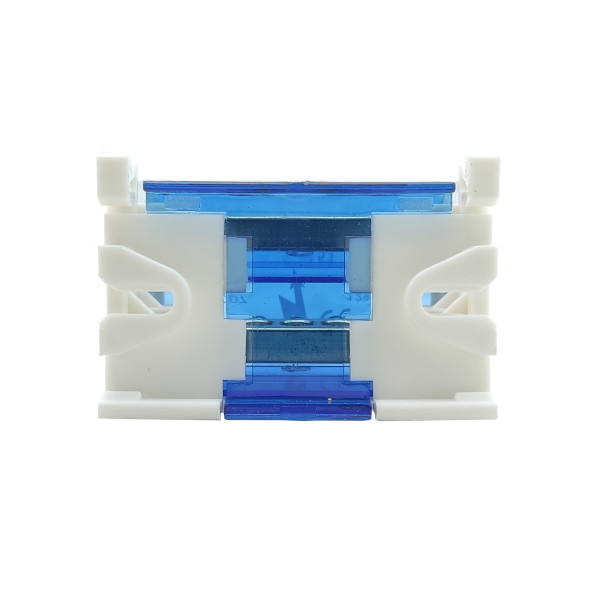

Компактні розміри 65×45×51 мм дозволяють раціонально використовувати внутрішній простір щита. Корпус закриває контактну групу, а прозора частина конструкції полегшує візуальний контроль підключень без необхідності демонтажу пристрою.

Технічні характеристики TNSy ШНК 2×7

Переваги шини TNSy ШНК 2×7

• Компактне виконання з двома шинами для організації підключень у розподільному щиті.
• Сім контактів дозволяють зручно розподілити підключення між декількома електричними лініями.
• Латунні струмопровідні елементи забезпечують надійний електричний контакт.
• Гвинтові затискачі забезпечують просте та надійне підключення провідників.
• Корпус ізолює контактну групу та сприяє акуратному розміщенню проводки.
• Монтаж на DIN-рейку спрощує встановлення шини в стандартному електрощиті.
• Номінальний струм 90 А дозволяє використовувати модель у різних побутових та комерційних розподільних системах з урахуванням параметрів електроустановки.

Застосування TNSy ШНК 2×7

Шина TNSy ШНК 2×7 використовується під час складання та модернізації електричних щитів для організації нульових і захисних провідників. Вона підходить для квартирних, приватних, офісних та інших розподільних щитів, характеристики яких відповідають параметрам виробу.

Встановлення на DIN-рейку забезпечує зручне компонування обладнання, а компактний корпус дозволяє використовувати шину в умовах обмеженого внутрішнього простору. Наявність декількох контактів спрощує розподіл провідників та подальше обслуговування електричних з'єднань.
