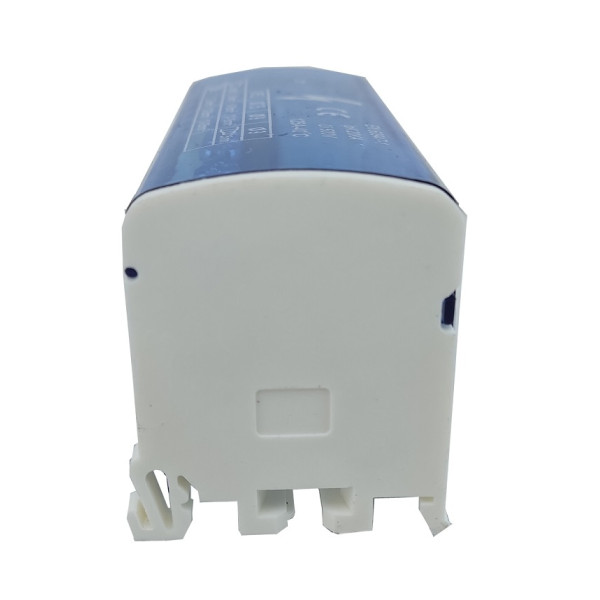

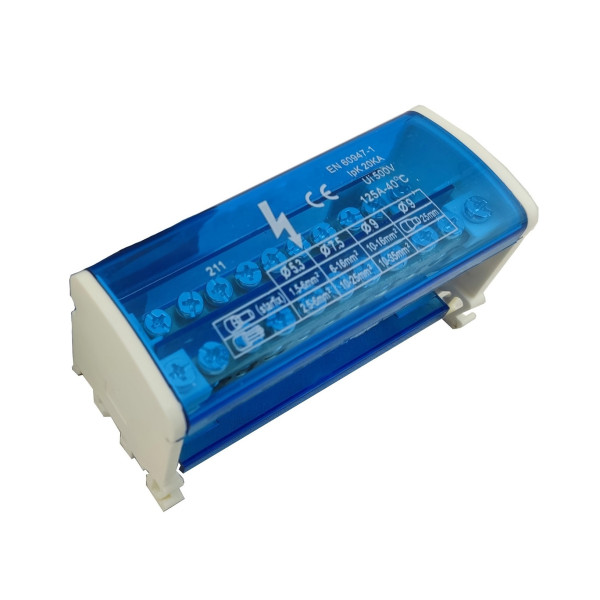

Шина нульова на DIN-рейку TNSy в корпусі ШНК 2х11 синя

Шина нульова TNSy в корпусі для безпечного монтажу

Нульова шина TNSy ШНК 2×11 призначена для організації підключення та розподілу нульових і захисних провідників у електричних щитах. Модель виконана в ізольованому корпусі та встановлюється безпосередньо на DIN-рейку, що спрощує монтаж і дозволяє компактно розмістити шину поряд з автоматичними вимикачами, реле та іншим модульним обладнанням.

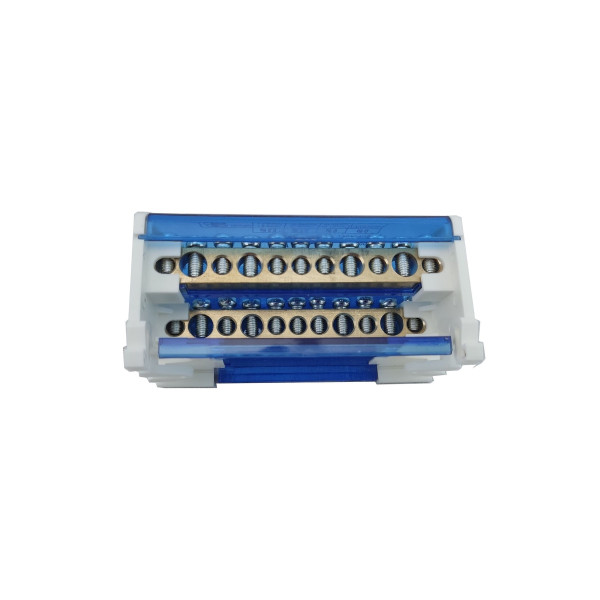

Конструкція ШНК 2×11 включає 2 шини та 11 контактів. Для підключення передбачені отвори різного діаметра: 7 отворів Ø5,3 мм та 2 отвори Ø7,5 мм. Така конфігурація дає можливість зручно організувати підключення провідників у розподільному щиті та розділити необхідні групи з'єднань.

Номінальний струм TNSy ШНК 2×11 становить 90 А, номінальна напруга — 400 В. Номінальна напруга ізоляції Ui дорівнює 500 В, а номінальний ударний струм Ipk — 20 кА. Струмопровідна частина виготовлена з латуні, а для фіксації провідників використовуються гвинти M5.

Шина розрахована на експлуатацію за температури від -25 до +40 °C. Ступінь захисту IP20 передбачає використання виробу всередині електричного щита або іншого відповідного захисного корпусу. Максимальний поперечний переріз провідника у характеристиках зазначений як 10/25 мм².

Довжина шини становить 100 мм, а габаритні розміри виробу — 100×45×50 мм. Завдяки компактному виконанню ШНК 2×11 підходить для щитів, у яких необхідно отримати достатню кількість точок підключення без надмірного використання внутрішнього простору.

Технічні характеристики TNSy ШНК 2×11

Переваги шини TNSy ШНК 2×11

• Дві окремі шини для зручної організації підключень у розподільному щиті.
• 11 контактів дозволяють підключити декілька провідників та впорядкувати розподіл електричних ліній.
• Отвори різного діаметра розширюють можливості підключення провідників.
• Латунна струмопровідна частина забезпечує надійний електричний контакт.
• Гвинтове затискання забезпечує надійну фіксацію підключених провідників.
• Корпус ізолює контактну групу та допомагає підтримувати акуратне компонування щита.
• Монтаж на DIN-рейку спрощує встановлення разом з іншим модульним обладнанням.
• Компактні габарити дозволяють раціонально використовувати простір усередині електрощита.

Застосування TNSy ШНК 2×11

Шина TNSy ШНК 2×11 використовується під час складання та модернізації розподільних щитів для впорядкованого підключення нульових і захисних провідників. Вона може застосовуватися у квартирних, приватних, офісних, комерційних та інших електроустановках, параметри яких відповідають технічним характеристикам виробу.

Наявність 11 контактів робить модель зручною для щитів із декількома груповими лініями. Монтаж на DIN-рейку полегшує встановлення, а корпусне виконання допомагає компактно та акуратно розмістити контактну групу всередині електрощита.
