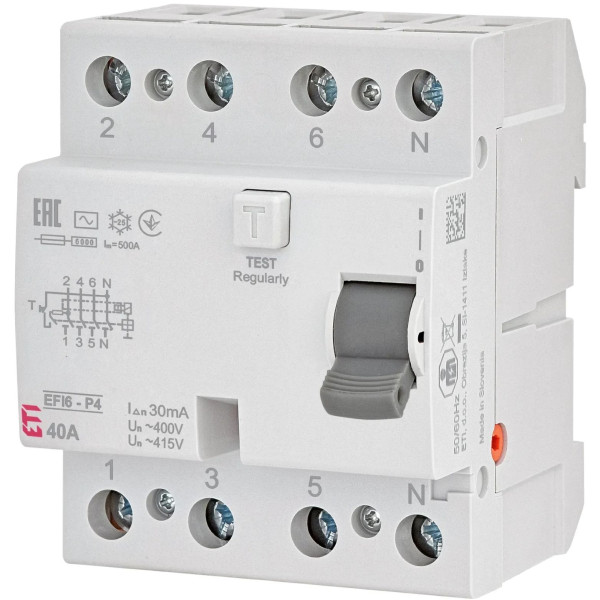

Реле диференційне (ПЗВ) 4р EFI6-P4 40/0,03 тип AC (6kA)

Реле диференційне (ПЗВ) ETI - надійний захист від струмів витоку

Реле диференційного струму (ПЗВ) - це електричний захисний пристрій, призначений для автоматичного відключення живлення у разі виникнення струму витоку. Основне завдання ПЗВ - захист людини від ураження електричним струмом, а також запобігання пожежам, які можуть виникати через пошкодження ізоляції електропроводки або несправність електрообладнання.

Дана модель є чотириполюсним диференційним реле, що використовується у трифазних мережах. Пристрій розрахований на номінальний струм 40А та чутливість спрацювання 30 мА, що відповідає вимогам електробезпеки для захисту людей у побутових та комерційних електромережах. Тип AC реагує на змінний синусоїдальний струм витоку, який найчастіше виникає в стандартних електричних системах.

Призначення та принцип роботи диференційного реле

ПЗВ постійно контролює баланс струмів у фазних провідниках і нульовому проводі. У нормальному режимі струми, що входять у електричне коло та виходять із нього, рівні між собою. Якщо виникає витік струму — наприклад, через пошкоджену ізоляцію або контакт людини з електрообладнанням — баланс порушується. При досягненні порогового значення 30 мА пристрій миттєво відключає живлення.

Такий принцип роботи дозволяє швидко локалізувати небезпечну ситуацію та запобігти серйозним наслідкам. Реле диференційного струму EFI6-P4 застосовується разом із автоматичними вимикачами, які забезпечують захист від короткого замикання та перевантаження мережі.

Основні сфери застосування

Чотириполюсне ПЗВ 40А тип AC використовується у трифазних електромережах, де необхідно забезпечити комплексний рівень електробезпеки. Пристрій встановлюється у розподільчих щитах і працює як елемент системи захисту електроустановок.

• житлові будинки, квартири та приватні котеджі;
• офісні приміщення та комерційні об'єкти;
• виробничі та складські приміщення;
• електрощити трифазних мереж;
• системи живлення обладнання з підвищеними вимогами до безпеки.

Ключові технічні особливості моделі

Реле оснащене чотирма полюсами, що дозволяє одночасно контролювати три фазні провідники та нейтраль. Така конфігурація забезпечує повноцінний захист у трифазних електромережах.

Пристрій розрахований на роботу в електромережах із навантаженням до 40 ампер. Це оптимальний параметр для більшості побутових та комерційних електричних систем.

Поріг диференційного струму 30 мА вважається стандартом для захисту людини від ураження електричним струмом. Саме такі параметри використовуються у більшості сучасних електромонтажних рішень.

Номінальна відключаюча здатність 6 кА свідчить про можливість роботи пристрою в мережах із достатньо високими струмами короткого замикання при використанні разом із автоматичними вимикачами.

Переваги використання ПЗВ у електромережі

Встановлення диференційного реле є важливою складовою сучасної системи електробезпеки. Воно дозволяє значно знизити ризики експлуатації електрообладнання та захистити користувачів від небезпечних ситуацій.

• ефективний захист людини від ураження електричним струмом;
• швидке автоматичне відключення при виникненні струму витоку;
• зниження ризику пожежі через пошкодження ізоляції;
• контроль витоків у трифазних електромережах;
• простий монтаж у стандартний електричний щит.

Приклади практичного використання

Диференційне реле EFI6-P4 часто використовується у головних розподільчих щитах будівель або у щитах поверхового розподілу. Наприклад, у приватному будинку воно може встановлюватися для захисту групових ліній кухні, ванної кімнати або зовнішніх розеток. У комерційних приміщеннях ПЗВ застосовується для захисту електроживлення офісного обладнання, освітлення та систем кондиціонування.

У трифазних мережах пристрій контролює всі фази одночасно, що дозволяє ефективно реагувати на витоки струму у будь-якій частині електричного кола.

Особливості встановлення та експлуатації

Монтаж диференційного реле виконується у розподільчому електричному щиті на стандартну DIN-рейку. Пристрій встановлюється після автоматичного вимикача або разом із групою автоматів, які відповідають за захист окремих ліній.

Для коректної роботи важливо правильно підключити фазні провідники та нейтральний провід. Також необхідно регулярно перевіряти працездатність пристрою за допомогою тестової кнопки, яка імітує струм витоку.

Обмеження використання

Реле диференційного струму не забезпечує захист від перевантаження або короткого замикання. Для комплексної системи електробезпеки його необхідно використовувати разом з автоматичними вимикачами.

Крім того, тип AC не підходить для електромереж із великою кількістю електронних пристроїв, які можуть створювати пульсуючий постійний струм витоку. У таких випадках рекомендується застосовувати ПЗВ типу A або інші спеціалізовані рішення.
