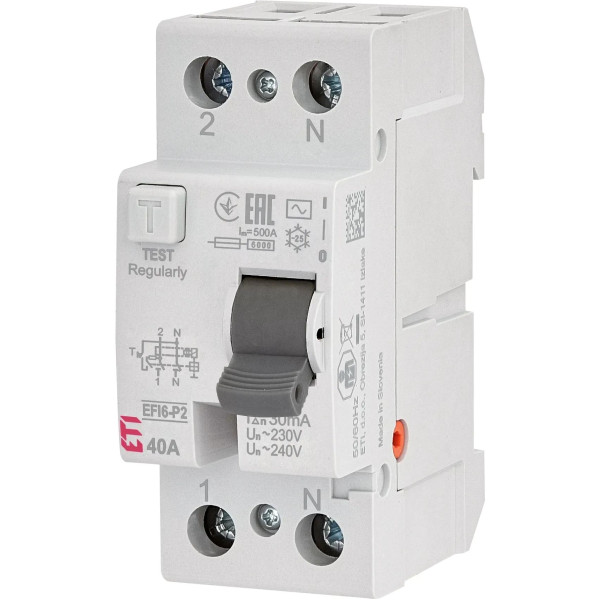

Реле диференційне (ПЗВ) 2р EFI6-P2 40/0,03 тип AC (6kA)

Реле диференційне (ПЗВ) ETI - ефективний захист людини та електромережі

Реле диференційного струму тип AC - електричний захисний пристрій, призначений для автоматичного відключення живлення у разі виникнення струму витоку. Основна функція такого обладнання — захист людини від ураження електричним струмом та запобігання пожежам, які можуть виникати через пошкодження ізоляції проводки або несправність електроприладів.

Дана модель має номінальний струм 40 А та чутливість 30 мА (0,03 А), що відповідає стандартним вимогам безпеки для побутових та комерційних електромереж. Двополюсна конструкція дозволяє контролювати однофазну мережу, відключаючи одночасно фазний та нульовий провід. Пристрій встановлюється у розподільчий щит на стандартну DIN-рейку та використовується разом з автоматичними вимикачами.

Призначення та принцип роботи ПЗВ

Принцип роботи реле диференційного струму базується на контролі різниці між струмом, що входить у електричне коло, та струмом, який повертається назад. Якщо виникає витік струму — наприклад, через пошкоджену ізоляцію або контакт людини з провідником — баланс порушується. У такому випадку ПЗВ миттєво відключає живлення, запобігаючи небезпечним наслідкам.

У яких ситуаціях спрацьовує реле диференційного струму

• дотик людини до пошкодженого електропроводу або корпусу несправного приладу;
• пошкодження ізоляції кабелю у стіні або в електрощиті;
• витік струму через вологу або конденсат;
• пошкодження електроприладів або нагрівальних елементів;
• часткове коротке замикання на корпус обладнання.

Завдяки високій чутливості 30 мА пристрій здатний швидко реагувати на небезпечні витоки струму, що робить його ефективним засобом електробезпеки у житлових та комерційних приміщеннях.

Основні технічні особливості моделі

Реле диференційного струму EFI6-P2 належить до типу AC, що означає його призначення для виявлення змінного диференційного струму витоку. Такі ПЗВ широко застосовуються у стандартних побутових електромережах із традиційними електроприладами.

Ключові характеристики пристрою

• номінальний струм — 40 А;
• чутливість спрацювання — 30 мА;
• тип диференційного струму — AC;
• кількість полюсів — 2P (фаза + нуль);
• відключаюча здатність — 6 кА;
• монтаж на стандартну DIN-рейку у розподільчому щиті.

Сфера застосування диференційного реле

ПЗВ EFI6-P2 використовується у системах електропостачання, де необхідний підвищений рівень безпеки. Найчастіше його встановлюють у розподільчих щитах житлових будинків, квартир, офісів або невеликих виробничих приміщень.

У побуті реле диференційного струму часто встановлюють для захисту ліній, які живлять ванну кімнату, кухню або пральну машину. У цих зонах існує підвищений ризик контакту електрики з водою, тому застосування ПЗВ є особливо важливим.

Також пристрій може використовуватися для захисту електричних ліній, що живлять розетки, освітлення або окремі групи електроприладів. У приватних будинках ПЗВ часто застосовують для захисту гаражів, майстерень, насосного обладнання або зовнішніх розеток.

Переваги використання ПЗВ типу AC

Реле диференційного струму типу AC є одним із найбільш поширених рішень у побутових електромережах. Воно оптимально підходить для захисту стандартних електроприладів, що працюють зі змінним струмом без складної електроніки.

Особливості монтажу та експлуатації

Монтаж реле диференційного струму виконується у розподільчому електричному щиті на DIN-рейку. ПЗВ встановлюється перед групою автоматичних вимикачів або разом із ними для захисту окремих ліній. Підключення повинно виконуватися відповідно до електротехнічних норм і бажано кваліфікованим електриком.

Для перевірки працездатності пристрою передбачена кнопка тестування. Регулярне натискання цієї кнопки дозволяє переконатися, що механізм відключення працює коректно.

Обмеження використання

Важливо враховувати, що ПЗВ не забезпечує захист від перевантаження та короткого замикання. Саме тому його завжди використовують разом з автоматичним вимикачем. Крім того, пристрій типу AC реагує лише на змінні струми витоку, тому для деяких сучасних електронних приладів можуть знадобитися інші типи диференційного захисту.
