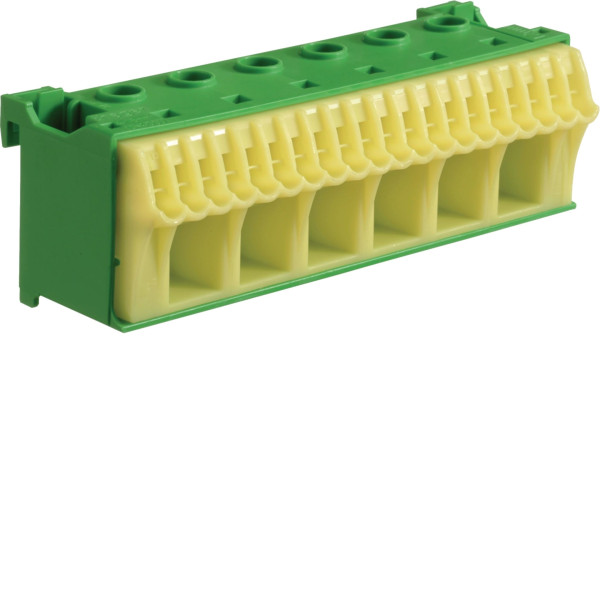

PE-клема QuickConnect Hager 6x16мм²+20x4мм² ширина 105мм KN26E

РЕ-клема - безпечне з'єднання та розподілення проводів заземлення (PE) в електричному щиті

PE-клема Hager KN26E серії QuickConnect призначена для підключення захисних провідників PE у розподільчих електрощитах. Вона використовується під час монтажу електроустановок у житлових, комерційних та технічних приміщеннях для організації захисних з'єднань.

Конструкція клемного блока передбачає шість підключень для провідників перерізом 16 мм² і двадцять підключень для провідників перерізом 4 мм². Така конфігурація дає змогу зібрати численні захисні провідники в одному місці та впорядкувати внутрішню проводку електрощита.

Номінальний струм виробу становить 63 А, номінальна напруга — 230 В, номінальна напруга ізоляції — 400 В. Клема має однополюсне виконання та використовується відповідно до схеми захисного заземлення електроустановки.

Ширина блока становить 105 мм, висота — 33 мм, глибина — 34 мм. Ці розміри необхідно враховувати під час вибору місця для встановлення та компонування розподільчого щита.

Корпус виготовлений із поліаміду та має зелений колір RAL 6032. Для з'єднання блоків PE-клем QuickConnect передбачена вставна перемичка Hager KN99E. Її застосування визначається схемою електрощита та вимогами до захисного заземлення.

Технічні характеристики

Переваги

• Дозволяє централізовано організувати підключення захисних провідників у розподільчому щиті.
• Допомагає впорядкувати численні PE-з'єднання та полегшує візуальну перевірку монтажу.
• Пружинна система QuickConnect спрощує виконання електромонтажних операцій.
• Зелений корпус полегшує розпізнавання клеми захисного заземлення.
• Сумісна вставна перемичка дає змогу компонувати блоки відповідно до проєктної схеми.

Застосування

Hager KN26E застосовують під час складання розподільчих електрощитів у квартирах, приватних будинках, офісах та комерційних приміщеннях. Клема призначена для організації підключень захисних провідників PE. Монтаж потрібно виконувати відповідно до електричної схеми та вимог виробника.
