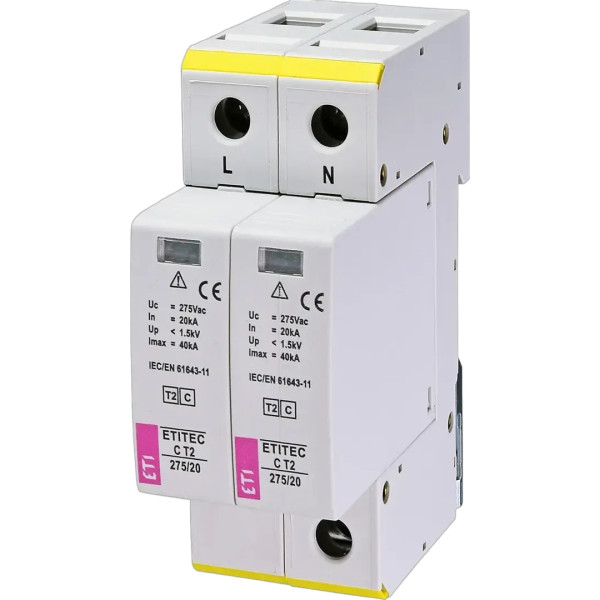

Обмежувач перенапруги ETI 275/20 2+0 ETITEC C T2 тип C

Обмежувач перенапруги ETI

Обмежувач перенапруги ETI ETITEC C T2 275/20 2+0 призначений для захисту електричних установок та підключеного обладнання від імпульсних перенапруг. Він застосовується в низьковольтних мережах змінного струму для обмеження перенапруг, які можуть виникати внаслідок комутаційних процесів та інших перехідних явищ в електромережі.

Пристрій належить до типу T2, класу II за класифікацією IEC/EN/VDE, що відповідає позначенню класу C. Його використовують у системах захисту електроустановок житлових будинків і котеджів, а також у відповідних розподільчих щитах. Вибір місця встановлення залежить від структури електромережі та проєкту захисту від перенапруг.

Модель має конфігурацію 2+0 і розрахована на мережу TN-S. Номінальна напруга змінного струму становить 230 В, а максимальна тривала робоча напруга Uc — 275 В. Номінальний струм розряду In при імпульсі форми 8/20 мкс становить 20 кА, максимальний струм розряду Imax — 40 кА.

Рівень захисту за напругою Up становить 1,5 кВ. Усередині пристрою використовується технологія MOV — металоксидний варистор, який обмежує імпульсні перенапруги. Стан обмежувача можна контролювати за допомогою вбудованої оптичної індикації.

Корпус призначений для монтажу на DIN-рейку шириною 35 мм. Пристрій займає два модулі, має ступінь захисту IP20 і не оснащений контактом дистанційної сигналізації. Під час підключення необхідно враховувати тип мережі, схему захисту та рекомендації виробника.

Технічні характеристики

Переваги

• Захист електроустановки від імпульсних перенапруг.
• Технологія MOV для обмеження імпульсних перенапруг.
• Оптична індикація для візуального контролю стану пристрою.
• Монтаж на стандартну DIN-рейку 35 мм.
• Двомодульне виконання для встановлення в розподільчому щиті.
• Відповідність типу захисту T2, класу II/C.

Застосування

ETI ETITEC C T2 275/20 2+0 використовується в розподільчих щитах житлових будинків, котеджів та інших об'єктів із сумісною електромережею. Під час вибору обмежувача необхідно враховувати систему заземлення, характеристики мережі, очікувані імпульсні перенапруги та наявність інших ступенів захисту. Монтаж і підключення мають виконуватися відповідно до інструкції виробника та проєкту електроустановки.
