Для чого призначений Hager HMF380?

Він призначений для захисту електричних кіл від перевантажень і коротких замикань у мережах, параметри яких відповідають характеристикам вимикача.

Що означає маркування 3P?

3P означає, що вимикач має три полюси та призначений для використання в трифазних електричних колах.

Що означає характеристика C?

Літера C позначає характеристику миттєвого електромагнітного розчеплення. Вона застосовується в колах, де можуть виникати помірні пускові струми. Вибір характеристики залежить від типу навантаження та умов електромережі.

Що означає номінальний струм 80 А?

Це номінальне значення струму, на яке розрахований вимикач за визначених умов експлуатації. Воно не означає, що апарат можна встановлювати без перевірки допустимого струму кабелю та параметрів навантаження.

Що означає здатність вимкнення 10 кА?

Це заявлена здатність вимикача перервати струм короткого замикання в межах відповідних стандартних умов. Під час вибору потрібно переконатися, що вона не нижча за очікуваний струм короткого замикання в місці монтажу.

Який переріз провідників підтримують клеми?

Для жорстких провідників передбачений переріз 1–70 мм², для гнучких — 1–50 мм². Під час монтажу необхідно дотримуватися вказаного виробником моменту затягування клем.

Скільки місця потрібно для встановлення в щиті?

Вимикач займає 4,5 модульного місця. Перед монтажем слід перевірити доступний простір і сумісність апарата з конструкцією електрощита.

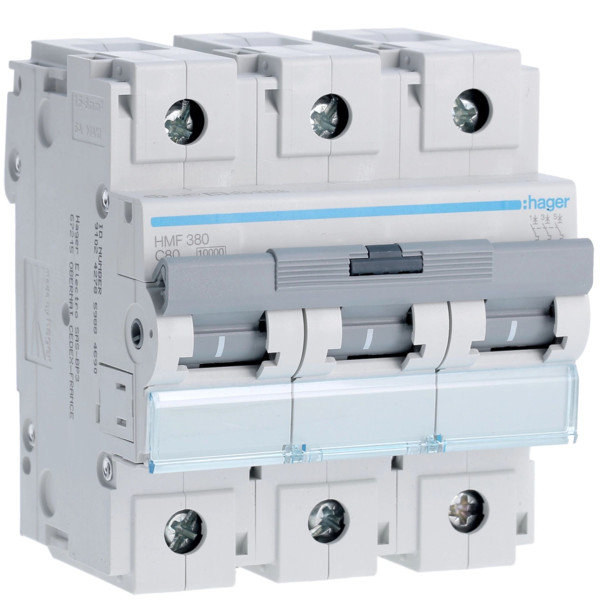

Автоматичний вимикач Hager 3P 10кА крива C 80А 4,5 модуля HMF380

Виробник: Hager Модель: 31899

Все про товар

Опис

Характеристики

Відгуки 0

Часті питання

Питання0

Автоматичний вимикач Hager 3P 10кА крива C 80А 4,5 модуля HMF380

Є в наявності

4 631.10 ₴

Купити цей товар в 1 клік:

IP:20

Висота:90 мм

Глибина:70 мм

Електрична тривкість кількості циклів:4,000

Крива відключення:С

Номінальна імпульсна витримувана напруга Uimp:6,000 В

Номінальна напруга ізоляції Ui:500 В

Доставка

Автотранспорт Venbud (Київ)

1700

Автотранспорт Venbud (Київська область)

1700+

Самовивіз зі складів: -- Видубичі;-- -- Нивки;-- --вул. Марка Вовчка;-- --вул. Бориспільська--

Оплата

Готівкою

Оплата на ФОП

Оплата по рахунку на ТОВ з ПДВ (мін. замовлення 5000грн)

Також купують з категорій

Гіпсокартон (ЛГК)

Вимикачі

Електромонтажне устаткування

Ізострічка

Автоматичні вимикачі (автомати)

Гільза з’єднувальна

Кабель і провід

Клемник та клемна колодка

Модульні контактори

Наконечники для кабелю

Реле напруги

Системи для прокладки кабелю

Гофра для кабелю

Металорукав

Пластикові кабель канали

Шини електричні та гребінки

Щити розподільчі

Розетки

Автоматичний вимикач Hager 3P 10кА крива C 80А 4,5 модуля HMF380

4 631.10 ₴

Опис

Автоматичний вимикач Hager - надійний захист електромережі

Автоматичний вимикач Hager HMF380 призначений для захисту трифазних електричних мереж від перевантажень і струмів короткого замикання. Він автоматично розмикає електричне коло, коли струм перевищує допустимі значення, допомагаючи запобігти пошкодженню проводки та підключеного обладнання.

Модель має три полюси та номінальний струм 80 А. Така конфігурація дає змогу використовувати пристрій у трифазних розподільних мережах, зокрема для захисту ліній живлення обладнання та окремих груп електроспоживачів. Під час вибору необхідно враховувати розрахункове навантаження, переріз кабелю та параметри електроустановки.

Характеристика спрацювання C передбачає реакцію на струми короткого замикання в діапазоні, характерному для автоматичних вимикачів цієї кривої. Вона застосовується в колах, де під час запуску обладнання можливі помірні пускові струми. Відповідність характеристики конкретному навантаженню має визначатися під час проєктування електричної мережі.

Здатність вимкнення короткого замикання становить 10 кА. Цей параметр важливо враховувати під час вибору захисного апарата з огляду на очікуваний струм короткого замикання в місці встановлення. Вимикач розрахований на роботу в мережах змінного струму з номінальною робочою напругою 400–415 В.

Корпус пристрою займає 4,5 модульного місця в електричному щиті. Підключення провідників виконується через гвинтові клеми, що забезпечують механічну фіксацію контактів. Вимикач можна встановлювати в розподільних щитах, якщо їхня конструкція та параметри мережі відповідають вимогам виробника.

Технічні характеристики

Виробник	Hager
Артикул	HMF380
Тип пристрою	Автоматичний вимикач
Кількість полюсів	3P
Номінальний струм	80 А
Характеристика спрацювання	C
Номінальна здатність вимкнення короткого замикання Icn	10 кА
Номінальна гранична здатність вимкнення короткого замикання Icu за 400 В AC	10 кА
Номінальна робоча напруга	400–415 В AC
Номінальна напруга ізоляції Ui	500 В
Номінальна імпульсна витримувана напруга Uimp	6000 В
Частота	50–60 Гц
Тип підключення	Гвинтові клеми
Переріз жорстких провідників	1–70 мм²
Переріз гнучких провідників	1–50 мм²
Момент затягування клем	3,5–5,0 Н·м
Ступінь захисту	IP20
Робоча температура	від -25 до +70 °C
Кількість модулів	4,5
Розміри (В × Ш × Г)	90 × 80 × 70 мм
Відповідність RoHS	Так

Переваги

Захист електричного кола від перевантаження та короткого замикання.
Три полюси для застосування в трифазних мережах.
Висока здатність вимкнення короткого замикання — 10 кА.
Гвинтові клеми для надійного закріплення підключених провідників за умови правильного монтажу.
Модульне виконання для встановлення в сумісні електричні щити.
Можливість встановлення додаткових аксесуарів, передбачених виробником для цієї серії.

Застосування

Автоматичний вимикач Hager HMF380 використовують у трифазних розподільних щитах житлових, комерційних і промислових об’єктів для захисту відповідних електричних ліній. Перед встановленням потрібно перевірити розрахунковий струм навантаження, переріз провідників, очікуваний струм короткого замикання та сумісність апарата з електрощитом. Монтаж і вибір захисного обладнання мають виконуватися з дотриманням вимог електробезпеки.

Характеристики

Основні характеристики

Висота

90 мм

Глибина

70 мм

Електрична тривкість кількості циклів

4,000

Крива відключення

Номінальна імпульсна витримувана напруга Uimp

6,000 В

Номінальна напруга ізоляції Ui

500 В

Номінальна робоча напруга змінного струму

415 - 415 В

Номінальний струм

80 A

Поперечний розріз з’єднання з гнучким дротом

50 мм²

Поперечний розріз з’єднання з негнучким дротом

70 мм²

Робоча температура

-25...+70 °C

Тип напруги живлення

Змінний струм

Тип полюса

Частота

50 - 60 Hz

Ширина

80 мм

Часті питання про Автоматичний вимикач Hager 3P 10кА крива C 80А 4,5 модуля HMF380

Для чого призначений Hager HMF380?: Він призначений для захисту електричних кіл від перевантажень і коротких замикань у мережах, параметри яких відповідають характеристикам вимикача.

Що означає маркування 3P?: 3P означає, що вимикач має три полюси та призначений для використання в трифазних електричних колах.

Що означає характеристика C?: Літера C позначає характеристику миттєвого електромагнітного розчеплення. Вона застосовується в колах, де можуть виникати помірні пускові струми. Вибір характеристики залежить від типу навантаження та умов електромережі.

Що означає номінальний струм 80 А?: Це номінальне значення струму, на яке розрахований вимикач за визначених умов експлуатації. Воно не означає, що апарат можна встановлювати без перевірки допустимого струму кабелю та параметрів навантаження.

Що означає здатність вимкнення 10 кА?: Це заявлена здатність вимикача перервати струм короткого замикання в межах відповідних стандартних умов. Під час вибору потрібно переконатися, що вона не нижча за очікуваний струм короткого замикання в місці монтажу.

Який переріз провідників підтримують клеми?: Для жорстких провідників передбачений переріз 1–70 мм², для гнучких — 1–50 мм². Під час монтажу необхідно дотримуватися вказаного виробником моменту затягування клем.

Скільки місця потрібно для встановлення в щиті?: Вимикач займає 4,5 модульного місця. Перед монтажем слід перевірити доступний простір і сумісність апарата з конструкцією електрощита.
