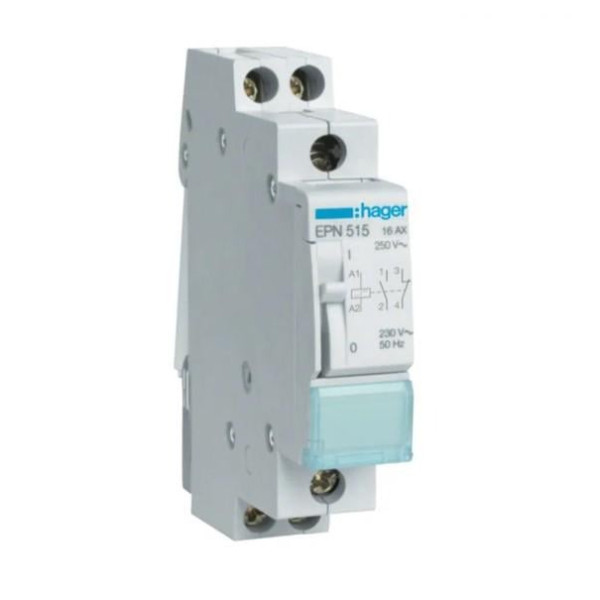

Імпульсне реле Hager 230В/16А, 1НВ+1НЗ

Імпульсне реле Hager для керування освітленням

Hager - це преміальний німецький бренд, один із світових лідерів у виробництві електротехнічного обладнання. Продукція Hager охоплює все від захисту електромережі в квартирі до автоматизації цілих будівель. Основний упор зроблений на безпеку, модульність та зручність монтажу.

Імпульсне реле Hager EPN510 — це модульний електротехнічний пристрій серії EPN, призначений для керування ланцюгами освітлення за допомогою кнопкових вимикачів без фіксації. Реле дозволяє організувати керування світлом з кількох точок без складних прохідних і перехресних схем, забезпечуючи зручність експлуатації та оптимізацію монтажу.

Призначення та принцип роботи

Реле використовується для комутації ланцюгів освітлення зі струмами до 16А. Керування здійснюється короткочасним імпульсом, який подається на котушку реле через кнопку. Кожен імпульс змінює стан контактів: увімкнення або вимкнення навантаження.

Модель працює в мережах змінного та постійного струму. Допускається ручне вмикання пристрою, а також встановлення допоміжного обладнання для реалізації централізованого управління освітленням.

Технічні особливості

• Номінальна напруга керування — 230 В.
• Номінальний струм навантаження — до 16 А.
• Контакт — 1НВ (один нормально відкритий).
• Сумісність з кнопковими вимикачами без фіксації.
• Можливість ручного перемикання.
• Підтримка підключення допоміжних модулів для централізованого керування.
• Робота в мережах змінного та постійного струму.

Імпульсне реле Hager EPN510 застосовується в житлових, комерційних і адміністративних будівлях для організації багатоточкового керування освітленням.

Типові сфери використання:

• квартири та приватні будинки (керування світлом з кількох вимикачів);
• під’їзди, сходові клітки, коридори;
• офіси та торгові приміщення;
• складські та технічні приміщення;
• системи централізованого керування освітленням.

Переваги використання імпульсного реле

Замість складних схем з прохідними та перехресними вимикачами використовується паралельне підключення кнопок. Це зменшує кількість проводів, спрощує проєктування та монтаж електропроводки.

Користувач отримує можливість керувати одним контуром освітлення з будь-якої кількості точок. Це особливо актуально для довгих коридорів, сходових маршів та великих приміщень.

Реле розраховане на роботу з навантаженням до 16А, що дозволяє підключати групи світильників без додаткових контакторів у межах допустимого струму.

Особливості експлуатації та обмеження

Для коректної роботи необхідно подавати імпульс на котушку тривалістю не більше 60 секунд. Перевищення цього часу може призвести до перегріву та пошкодження пристрою через перевантаження.

При підборі імпульсного реле важливо враховувати:

Номінальний струм навантаження не повинен перевищувати 16А. При більшому струмі доцільно застосовувати контактор. Керування можливе лише через кнопкові вимикачі без фіксації, використання стандартних клавішних вимикачів з фіксацією не відповідає принципу роботи імпульсного реле.

Порівняння з альтернативними рішеннями

Традиційні схеми з прохідними вимикачами ускладнюють електромонтаж при збільшенні кількості точок керування. Імпульсне реле дозволяє підключати будь-яку кількість кнопок паралельно без ускладнення схеми.

Контактор доцільний для великих навантажень, однак для стандартних ланцюгів освітлення до 16А імпульсне реле є більш компактним і функціональним рішенням для керування з кількох місць.

При правильному підборі та дотриманні умов експлуатації імпульсне реле забезпечує стабільну роботу системи освітлення та оптимізує електромонтажні рішення в будівлі.
