Контактор модульний ETI RA 20-20 20A 230V AC (2NO)
706.18 ₴
Опис
Призначення та принцип роботи модульного контактора ETI RA 20-20
Модульний контактор ETI RA 20-20 20A 230V AC — це надійний пристрій для дистанційного керування електричними навантаженнями в електрощиті. Такий контактор модульний 20А встановлюється на DIN-рейку та використовується для частого вмикання і вимикання споживачів за командою з реле, таймера або терморегулятора. При подачі напруги керування 230V AC на котушку модульний контактор ETI одночасно замикає два нормально відкриті контакти (2NO / 2НВ) і подає живлення на підключені лінії.
Де застосовується контактор ETI RA 20-20 (2NO)
- Керування освітленням у щитах квартир і будинків — один контактор для освітлення може вмикати дві групи світильників одночасно
- Автоматизація роботи насосів і вентиляції — контактор для насоса або витяжки через таймери та реле
- Керування нагрівальними приладами та іншими споживачами через автоматику в електрощиті
- Розділення силового навантаження та ланцюга керування у схемах автоматизації
Ключові технічні характеристики контактора на DIN-рейку
| Виробник | ETI |
| Серія / модель | RA 20-20 |
| Номінальний струм контактів | 20 А |
| Конфігурація контактів | 2 × NO (2 нормально відкриті / 2НВ) |
| Напруга керування котушки | 230 V AC |
| Монтаж | на DIN-рейку |

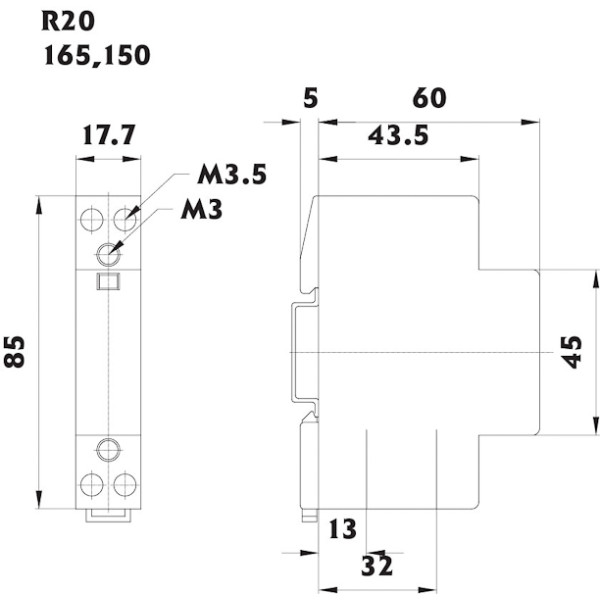

| Ширина корпусу | 1 модуль (17,5 мм) |
Чим модульний контактор 2NO зручний у реальних схемах
Конфігурація 2NO у контактора ETI RA 20-20 зручна для одночасного керування двома лініями навантаження. Такий модульний контактор 2NO дозволяє синхронно вмикати дві зони освітлення або керувати освітленням та вентиляцією одним сигналом керування з автоматики. Це спрощує логіку щита та зменшує кількість допоміжних реле.
Контактор і автомат у щиті: як працюють разом
Автоматичний вимикач відповідає за захист лінії від перевантаження та короткого замикання. Натомість контактор на DIN-рейку виконує функцію керування навантаженням і розрахований на часті цикли вмикання та вимикання. Тому в електрощиті контактор ETI RA 20-20 зазвичай працює разом з автоматом: автомат захищає лінію, а контактор керує живленням споживачів.
Що важливо врахувати при підборі контактора 230V AC
Перед монтажем переконайтеся, що у вашій схемі керування використовується котушка на 230V AC, а сумарне навантаження не перевищує можливості контактора на 20 А. Якщо планується підключення індуктивних споживачів (насосів, двигунів, вентиляторів), варто передбачити запас по струму або підібрати модульний контактор з більшим номіналом.
Часті питання про Контактор модульний ETI RA 20-20 20A 230V AC (2NO)
-
Для чого потрібен контактор ETI RA 20-20?
- Контактор модульний ETI RA 20-20 використовується для дистанційного керування двома лініями електричного навантаження до 20 А. Його застосовують для автоматичного вмикання та вимикання освітлення, насосів, вентиляції та іншого обладнання через таймери, реле або терморегулятори.
-
У чому особливість конфігурації контактів 2NO у ETI RA 20-20?
- Конфігурація 2NO означає, що контактор має два нормально відкриті контакти, які замикаються одночасно при подачі напруги на котушку 230V AC. Це зручно, коли потрібно одночасно вмикати дві групи навантаження одним керуючим сигналом.
-
Яке навантаження можна підключати до контактора ETI RA 20-20?
- До контактора ETI RA 20-20 можна підключати освітлення, електричні нагрівальні прилади, бойлери, насоси та вентиляцію із сумарним струмом до 20 А. Для індуктивних навантажень рекомендується передбачати запас по струму.
-
Чи можна керувати контактором ETI RA 20-20 від таймера або термостата?
- Так, контактор ETI RA 20-20 з котушкою 230V AC легко керується таймерами, реле часу, терморегуляторами та іншими пристроями автоматики, які подають керуючу напругу 230 В.
-
Скільки місця займає контактор ETI RA 20-20 в електрощиті?
- Контактор модульний ETI RA 20-20 має ширину 1 DIN-модуль (17,5 мм), тому легко монтується в стандартні електрощити разом з автоматичними вимикачами та іншими модульними пристроями.
-
Чи потрібен автоматичний вимикач перед контактором ETI RA 20-20?
- Так, контактор ETI RA 20-20 не виконує функцію захисту від короткого замикання та перевантаження, тому перед ним обов’язково встановлюють автоматичний вимикач для захисту лінії.
