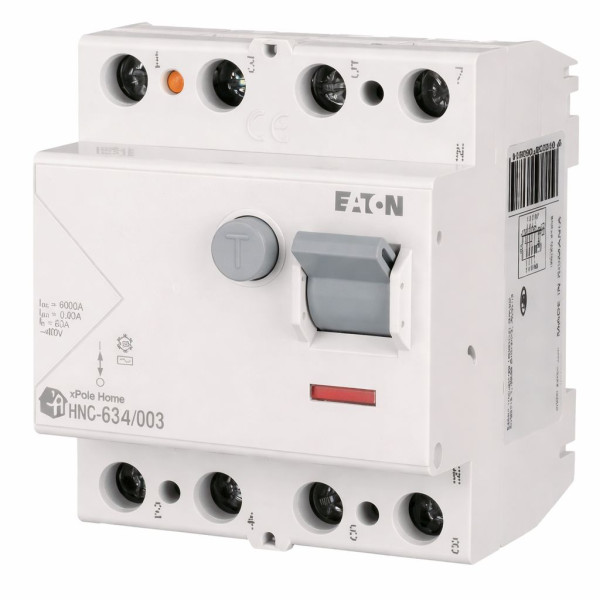

Устройство защитного отключения (УЗО) Eaton 4P, 63A, 30mA, АС, 4,5кА

Устройство защитного отключения Eaton - эффективная защита от поражения электрическим током и утечек электроэнергии

Устройство защитного отключения (УЗО) предназначено для автоматического отключения электропитания при возникновении тока утечки. Основная задача устройства — защита человека от поражения электрическим током, а также повышение пожарной безопасности электросети. Оборудование контролирует баланс токов в фазных и нулевом проводниках и мгновенно реагирует при появлении опасной разницы.

Четырехполюсное УЗО применяется в трехфазных электрических сетях и используется в жилых домах, квартирах, коммерческих и промышленных помещениях. Устройство монтируется в распределительные щиты на стандартную DIN-рейку и является важным элементом комплексной системы электробезопасности.

Назначение и принцип работы УЗО Eaton

Устройство защитного отключения постоянно контролирует электрическую сеть. Если возникает утечка тока на корпус оборудования, землю или через человека, УЗО мгновенно отключает питание. Чувствительность 30 mA считается оптимальной для защиты людей от опасного контакта с электрическим током.

УЗО Eaton 4P 63A предназначено для работы в сетях переменного тока и реагирует на синусоидальные токи утечки типа AC. Номинальный ток 63 А позволяет использовать устройство в сетях с соответствующей нагрузкой, а отключающая способность 4,5 кА обеспечивает стабильную работу в стандартных электрических щитах.

Основные характеристики устройства

• тип устройства - устройство защитного отключения (УЗО)
• производитель - Eaton
• количество полюсов - 4P (трехфазная сеть с нулевым проводником)
• номинальный ток - 63 A
• чувствительность к току утечки - 30 mA
• тип чувствительности - AC
• отключающая способность - 4,5 кА
• монтаж — на DIN-рейку в распределительном щите

Область применения

Четырехполюсное УЗО используется в трехфазных системах электроснабжения для обеспечения безопасности электросети и людей. Устройство устанавливается в щитовом оборудовании и работает совместно с автоматическими выключателями.

Чаще всего УЗО Eaton применяется в:

• электрощитах частных домов и квартир
• офисных и коммерческих помещениях
• производственных и складских объектах
• электрощитах трехфазных электросетей
• системах питания оборудования и бытовых приборов

Преимущества использования устройства Eaton

УЗО Eaton обеспечивает стабильную и быструю реакцию на токи утечки, что позволяет эффективно предотвращать опасные ситуации. Надежная конструкция и соответствие международным стандартам делают устройство оптимальным решением для систем электрозащиты.

Основные преимущества устройства:

Высокая скорость отключения при возникновении тока утечки повышает уровень безопасности пользователей. Чувствительность 30 mA соответствует стандартам защиты человека от поражения электрическим током. Четырехполюсная конструкция позволяет использовать устройство в трехфазных сетях. Компактный модульный корпус обеспечивает удобный монтаж в стандартных электрощитах. Высокая надежность и стабильная работа характерны для электротехнического оборудования Eaton.

Особенности монтажа и эксплуатации

Устройство устанавливается в распределительный щит на DIN-рейку и подключается в соответствии со схемой производителя. УЗО работает только в сочетании с автоматическим выключателем, который обеспечивает защиту от перегрузки и короткого замыкания.

Перед установкой необходимо правильно рассчитать нагрузку электросети, чтобы номинальный ток устройства соответствовал параметрам системы. Также важно периодически проверять работоспособность УЗО с помощью тестовой кнопки, что позволяет убедиться в исправности механизма отключения.

Ограничения использования

Устройство защитного отключения не предназначено для защиты от короткого замыкания и перегрузки - для этого используются автоматические выключатели. Тип AC реагирует только на переменные синусоидальные токи утечки, поэтому для оборудования с электронными блоками питания могут применяться другие типы УЗО.

Правильный выбор и профессиональный монтаж УЗО Eaton 4P 63A 30mA обеспечивают эффективную защиту электросети, повышают пожарную безопасность и минимизируют риск поражения электрическим током.
