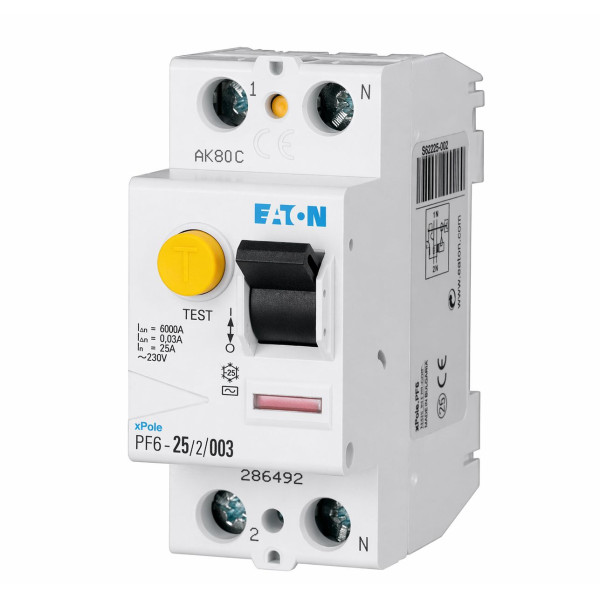

Устройство защитного отключения (УЗО) Eaton 2P, 25A, 30mA, АС, 4,5кА

Устройство защитного отключения (УЗО) Eaton - эффективная защита электросети

Устройство защитного отключения предназначено для автоматического отключения электропитания при возникновении токов утечки. Основное назначение УЗО - защита человека от поражения электрическим током и повышение уровня электробезопасности в электрических сетях жилых, коммерческих и технических помещений.

Модульное устройство устанавливается в распределительные щиты и работает в составе электрической сети переменного тока. УЗО контролирует разницу между токами в фазном и нулевом проводниках. Если возникает утечка тока на землю, устройство мгновенно размыкает цепь, предотвращая опасные последствия.

Назначение и принцип работы устройства защитного отключения

УЗО Eaton используется для контроля дифференциального тока в электрических сетях. При превышении порогового значения утечки устройство мгновенно отключает питание. Чувствительность 30 мА считается стандартной для защиты человека от поражения электрическим током.

Двухполюсная конструкция обеспечивает одновременное отключение фазного и нулевого проводников. Это повышает уровень безопасности и делает устройство пригодным для использования в большинстве однофазных электрических сетей.

• номинальный ток - 25 А;
• чувствительность срабатывания - 30 мА;
• тип дифференциальной защиты - AC (реагирует на переменный синусоидальный ток утечки);
• количество полюсов - 2P;
• отключающая способность - 4,5 кА.

Область применения УЗО Eaton

Устройство используется в низковольтных электрических сетях для повышения уровня электробезопасности и предотвращения опасных токов утечки. Чаще всего УЗО устанавливается в квартирных и домовых электрощитах вместе с автоматическими выключателями.

Устройство защитного отключения рекомендуется для защиты электрических линий, питающих бытовые приборы, освещение и розетки. Особенно важно использовать УЗО в помещениях с повышенной влажностью.

Типичные области применения:

• электросети квартир, частных домов и коттеджей;
• распределительные щиты офисных и коммерческих помещений;
• защита линий розеточных групп;
• электросети кухонь, ванных комнат и технических помещений;
• локальная защита электрических групп в распределительных шкафах.

Преимущества использования устройства Eaton

УЗО Eaton относится к модульному оборудованию, которое отличается стабильной работой и соответствует современным стандартам электробезопасности. Устройство обеспечивает быстрое реагирование на опасные токи утечки и помогает предотвратить аварийные ситуации.

Благодаря номинальному току 25 А устройство может использоваться в большинстве бытовых электрических сетей. Компактный модульный корпус позволяет легко устанавливать УЗО на стандартную DIN-рейку в распределительных щитах.

Чувствительность 30 мА обеспечивает оптимальный баланс между защитой человека и стабильной работой сети без ложных срабатываний при нормальных условиях эксплуатации.

Особенности монтажа и использования

УЗО устанавливается в распределительный щит на DIN-рейку и подключается последовательно с электрической линией. Для корректной работы устройство должно использоваться вместе с автоматическим выключателем, который обеспечивает защиту от короткого замыкания и перегрузки.

Тип AC означает, что устройство реагирует на переменные синусоидальные токи утечки. Поэтому его рекомендуется применять в стандартных электрических сетях без сложной электроники и инверторного оборудования.

Перед вводом в эксплуатацию необходимо проверить правильность подключения фазного и нулевого проводников. Также рекомендуется периодически проверять работоспособность устройства с помощью тестовой кнопки.

Ограничения использования

УЗО не обеспечивает защиту от перегрузки или короткого замыкания. Для полноценной защиты электросети его необходимо использовать вместе с автоматическим выключателем соответствующего номинала.

Тип AC не предназначен для электросетей с устройствами, создающими пульсирующие или постоянные токи утечки. В таких случаях следует использовать устройства других типов дифференциальной защиты.
