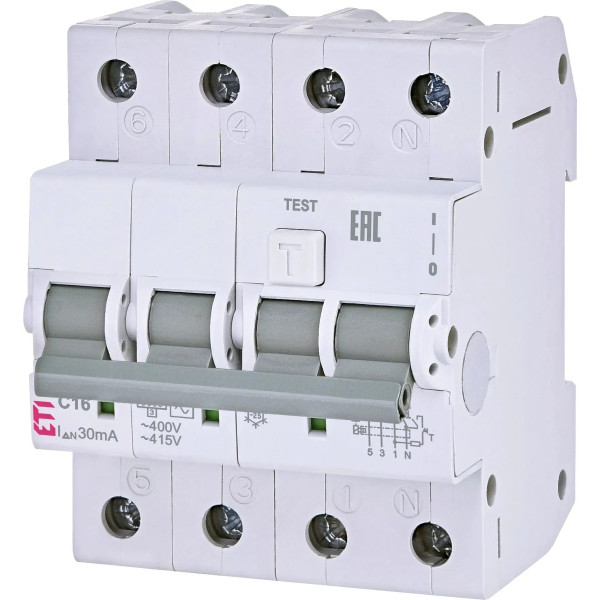

Дифференциальный автоматический выключатель ETI KZS-4M 3p+N C 16/0,03 тип AC (6kA)

Дифференциальный автоматический выключатель ETI — комплексная защита трёхфазной сети

Дифференциальный автоматический выключатель ETI KZS-4M 3p+N C 16/0,03 тип AC (6kA) — это комбинированное защитное устройство, которое объединяет функции автоматического выключателя и устройства защитного отключения (УЗО). Он предназначен для защиты трёхфазных электрических сетей от перегрузки, короткого замыкания и токов утечки на землю. Номинальный ток 16 А, чувствительность 30 мА и характеристика срабатывания C обеспечивают стабильную работу в бытовых и коммерческих электроустановках.

Назначение и принцип работы

Данный дифференциальный автомат 3p+N применяется в трёхфазных сетях с нулевым проводником для комплексной защиты людей и электрооборудования. Устройство контролирует величину тока в фазных и нулевом проводниках. При возникновении утечки тока более 30 мА происходит мгновенное отключение питания, что минимизирует риск поражения электрическим током.

Характеристика C означает, что автоматический выключатель оптимально подходит для линий с умеренными пусковыми токами, в частности для электродвигателей, насосного оборудования, вентиляционных установок или бытовых приборов с компрессорами.

Сфера применения

Дифференциальный автомат ETI 16А 30мА используется в щитовом оборудовании для организации защиты отдельных групп или потребителей в трёхфазных сетях 400 В. Чаще всего его устанавливают в:

• частных домах и коттеджах с трёхфазным подключением;
• коммерческих помещениях, офисах и небольших производственных объектах;
• распределительных щитах для защиты отдельных линий освещения или силовых розеток;
• системах с насосами, вентиляцией, тепловыми насосами и другим оборудованием с умеренным пусковым током.

Чувствительность 0,03 А соответствует требованиям электробезопасности для защиты человека от поражения электрическим током при косвенном контакте.

Технические характеристики и их значение

• Подходит для защиты линий с нагрузкой средней мощности. Выбор 16 А актуален для отдельных трёхфазных потребителей или групповых линий.
• Обеспечивает защиту человека и соответствует стандартам безопасности для жилых и общественных зданий.
• Тип AC реагирует на переменный синусоидальный дифференциальный ток утечки. Такой вариант целесообразен для стандартных электрических сетей без сложной электроники и импульсных преобразователей.
• Предельная отключающая способность 6 кА позволяет устанавливать устройство в большинстве бытовых и коммерческих электрощитов, где ожидаемый ток короткого замыкания не превышает данного значения.

Преимущества дифференциального автомата ETI KZS-4M

• комбинированная защита от перегрузки, короткого замыкания и токов утечки в одном корпусе;
• экономия места в распределительном щите по сравнению с отдельным автоматом и УЗО;
• снижение количества соединений, что повышает надёжность монтажа;
• простота подключения в трёхфазных сетях 3p+N;
• оптимальная характеристика C для универсального применения.

Особенности установки и эксплуатации

Монтаж выполняется в распределительном щите на стандартную DIN-рейку. Перед установкой необходимо определить расчётную нагрузку линии, проверить соответствие номинала 16 А и оценить ожидаемый ток короткого замыкания.

Устройство не предназначено для сетей с постоянной составляющей тока утечки или оборудованием, которое генерирует сложные импульсные формы тока — в таких случаях следует выбирать дифференциальный автомат типа A или более высокого класса.
