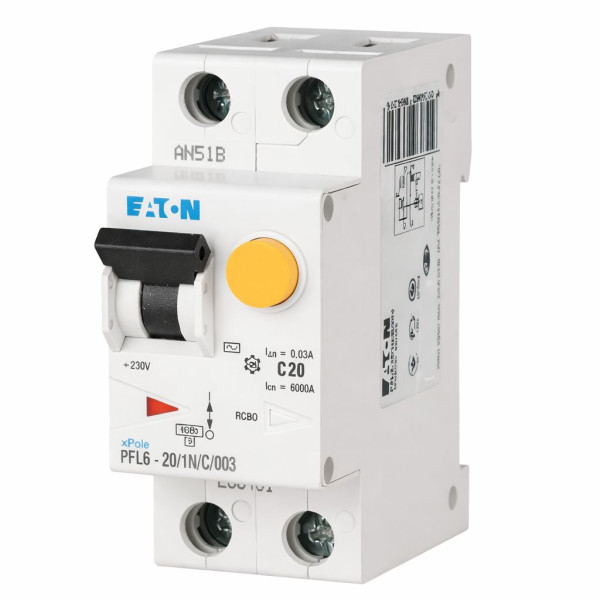

Дифференциальный автоматический выключатель Eaton PFL6 2Р, 20А, C, 30mA, тип АС, 6кА

Дифференциальный автоматический выключатель Eaton PFL6 - комплексная защита электросети

Дифференциальный автоматический выключатель предназначен для комплексной защиты электрических сетей от перегрузки, короткого замыкания и токов утечки. Устройство объединяет функции автоматического выключателя и устройства защитного отключения, что позволяет одновременно защищать электропроводку и людей от поражения электрическим током.

Модель с номинальным током 20 А и характеристикой срабатывания типа C применяется в бытовых и коммерческих электросетях для защиты групп розеток, линий освещения и электрических приборов. Дифференциальный ток срабатывания 30 мА обеспечивает эффективную защиту человека при возможной утечке тока на корпус оборудования или через поврежденную изоляцию.

Назначение дифференциального автоматического выключателя

Дифференциальный автомат Eaton PFL6 2P используется для защиты однофазных электрических сетей. Устройство отключает питание при возникновении опасных режимов работы электросети, что помогает избежать повреждения проводки, электрооборудования и снижает риск поражения электрическим током.

• защита электросети от перегрузки;
• автоматическое отключение при коротком замыкании;
• отключение при утечке тока на землю;
• защита человека от поражения электрическим током;
• защита бытовых электроприборов и электропроводки.

Основные технические характеристики

Дифференциальный автоматический выключатель Eaton серии PFL6 имеет параметры, которые позволяют использовать его в большинстве стандартных электрических щитов квартир, домов и коммерческих помещений.

• количество полюсов - 2P;
• номинальный ток - 20 А;
• характеристика отключения - C;
• дифференциальный ток срабатывания - 30 мА;
• тип дифференциальной защиты - AC;
• отключающая способность - 6 кА;
• предназначен для однофазных электросетей.

Область применения

Дифференциальный автомат Eaton 20 А используется в распределительных щитах для защиты отдельных электрических линий. Чаще всего его устанавливают в жилых домах, квартирах, офисах, мастерских и небольших коммерческих объектах.

Устройство подходит для защиты групп розеток, линий освещения, бытовой техники, электроники и других электроприборов. Благодаря двухполюсному исполнению обеспечивается одновременное отключение фазы и нулевого проводника.

Преимущества использования Eaton PFL6

Дифференциальные автоматические выключатели Eaton известны стабильной работой и точностью срабатывания. Серия PFL6 объединяет функции двух защитных устройств в одном модуле, что упрощает монтаж в электрощите и позволяет экономить место на DIN-рейке.

Устройство обеспечивает быстрое отключение сети при аварийных режимах, что значительно повышает безопасность эксплуатации электросети. Компактная конструкция позволяет легко интегрировать автомат в стандартные распределительные щиты.

Особенности монтажа и эксплуатации

Дифференциальный автомат Eaton PFL6 устанавливается в распределительный щит на стандартную DIN-рейку. Подключение выполняется в соответствии со схемой производителя с соблюдением правил электробезопасности.

Устройство предназначено для работы в однофазных сетях переменного тока. Тип дифференциальной защиты AC реагирует на утечку переменного синусоидального тока, что характерно для большинства бытовых электрических нагрузок.

Для корректной работы дифференциального автоматического выключателя важно правильно выполнить подключение нулевого проводника и не объединять его с другими линиями после устройства.

Ограничения применения

Тип дифференциальной защиты AC предназначен для обнаружения утечек переменного тока. Для электронных устройств с импульсными блоками питания или оборудования с возможными пульсирующими утечками может потребоваться использование дифференциальных автоматов типа A.

Монтаж и подключение должны выполняться квалифицированным электриком с соблюдением требований электротехнических норм и правил.
