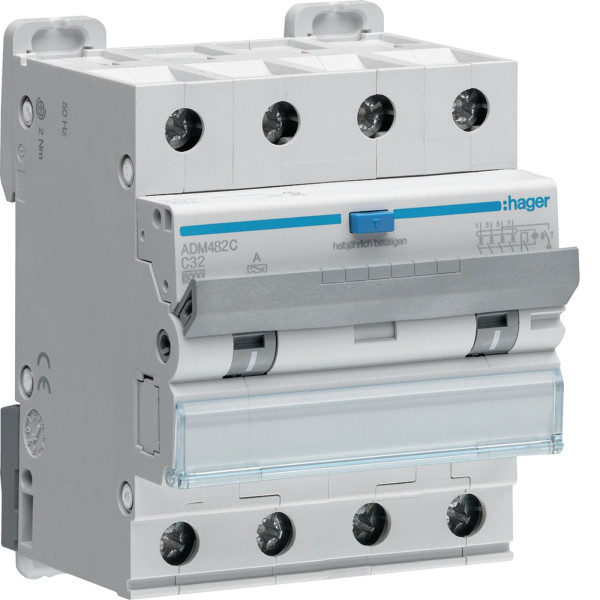

Автоматический дифференциальный выключатель Hager ADM482C 4P 6kA C 32A 30mA A

Дифференциальный автоматический выключатель Hager для комплексной защиты электросети

Дифференциальный автоматический выключатель Hager ADM482C 4P 6kA C 32A 30mA тип A - комбинированное устройство защиты, объединяющее функции автоматического выключателя и устройства защитного отключения. Он предназначен для одновременной защиты от перегрузки, короткого замыкания и токов утечки в трехфазных и четырехпроводных сетях. Номинальный ток 32 А, характеристика срабатывания C, отключающая способность 6 кА и чувствительность 30 мА обеспечивают эффективную и безопасную защиту бытовых и коммерческих электроустановок.

Назначение и принцип работы

Данный дифференциальный автомат 4P контролирует как ток нагрузки, так и баланс токов в фазных и нулевом проводниках. В случае превышения допустимого тока или возникновения тока утечки на землю более 30 мА устройство мгновенно отключает питание, предотвращая поражение электрическим током и повреждение оборудования.

Основные функции защиты

• защита от перегрузки при превышении номинального тока 32 А;
• защита от короткого замыкания с отключающей способностью 6 кА;
• защита от токов утечки 30 мА для повышения электробезопасности;
• обнаружение переменных и пульсирующих постоянных токов утечки (тип A).

Характеристика срабатывания C позволяет использовать автоматический выключатель в цепях с умеренными пусковыми токами, в частности для электродвигателей, насосного оборудования, освещения и розеточных групп.

Сфера применения

Дифференциальный автомат Hager используется в трехфазных электросетях 400 В с нейтралью. Он подходит для установки в распределительных щитах жилых домов, квартир, офисов, производственных помещений и небольших коммерческих объектов.

• защита трехфазных розеточных линий;
• подключение электрокотлов, тепловых насосов, бойлеров;
• питание оборудования с электронными блоками управления;
• организация отдельных защищенных групп в щите;
• защита линий во влажных помещениях или на производстве.

Особенности монтажа и эксплуатации

Устройство устанавливается на стандартную DIN-рейку в модульном электрощите. Подключение должно выполняться квалифицированным электриком с соблюдением требований ПУЭ и действующих норм электробезопасности. Необходимо правильно распределить фазные проводники и нейтраль в соответствии со схемой производителя.

Ограничения и важные нюансы

Дифференциальный автомат 32 А не предназначен для линий с нагрузкой, превышающей его номинальный ток. Для более мощного оборудования необходимо выбирать модель с соответствующим номиналом. В сетях с высокими токами короткого замыкания свыше 6 кА следует применять устройства с большей отключающей способностью.

Тип A не заменяет специализированные устройства для обнаружения чистого постоянного тока утечки, которые могут потребоваться в отдельных промышленных применениях.
