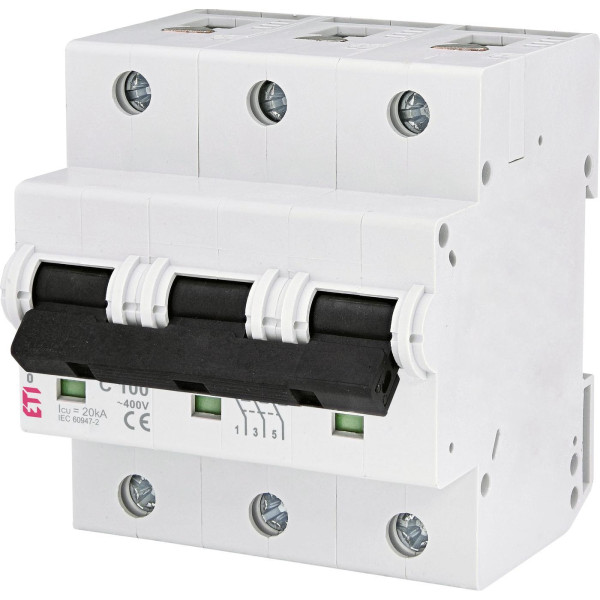

Автоматический выключатель ETI ETIMAT 10 3p C 100A 20 kA

Автоматический выключатель ETI ETIMAT — надежная защита трехфазных электросетей

Автоматический выключатель ETIMAT предназначен для защиты трехфазных электрических сетей от перегрузки и короткого замыкания. Устройство автоматически размыкает электрическую цепь при возникновении аварийных режимов работы, что помогает предотвратить повреждение кабелей, электрооборудования и снижает риск возникновения пожара.

Модель используется в промышленных, коммерческих и бытовых электрощитах, где требуется высокий номинальный ток и повышенная отключающая способность. Трехполюсная конструкция обеспечивает одновременное отключение всех фаз в трехфазной сети, что особенно важно для стабильной и безопасной работы электрических систем.

Назначение и принцип работы автоматического выключателя

Автоматический выключатель серии ETIMAT 10 выполняет функцию защитного коммутационного аппарата в распределительных щитах. Его основная задача — контроль электрического тока и мгновенное отключение питания при превышении допустимых параметров.

Какие аварийные ситуации предотвращает устройство

• перегрузка электрической сети при превышении номинального тока;
• короткое замыкание в трехфазной цепи;
• перегрев кабельных линий и электрооборудования;
• повреждение электрических приборов и промышленного оборудования;
• риск возгорания из-за превышения токовой нагрузки.

Тепловой и электромагнитный расцепители, встроенные в автомат, обеспечивают точную и быструю реакцию на аварийные режимы. Тепловой элемент реагирует на перегрузку в течение определенного времени, тогда как электромагнитный мгновенно отключает сеть при коротком замыкании.

Где применяется автомат ETI ETIMAT 10 3P 100A

Трехполюсный автоматический выключатель с характеристикой C широко используется в системах электроснабжения, где подключенное оборудование имеет средние пусковые токи. Это делает его универсальным решением для различных типов электрических установок.

• вводные и распределительные электрощиты зданий;
• промышленные электрические сети и производственные цеха;
• коммерческие объекты: склады, магазины, офисные центры;
• защита трехфазных двигателей и электромеханического оборудования;
• системы электроснабжения частных домов или коттеджей с трехфазным вводом.

Благодаря отключающей способности 20 kA автомат способен эффективно работать в сетях с высоким возможным током короткого замыкания, что делает его пригодным для сложных электроустановок.

Особенности конструкции и технические характеристики

Выключатель имеет три полюса (3P), что позволяет одновременно отключать все фазы трехфазной электросети. Это гарантирует полную электробезопасность во время аварийных ситуаций и технического обслуживания.

Номинальный ток 100A позволяет использовать автоматический выключатель в сетях с высокой нагрузкой. Он подходит для мощных электрических систем, где необходима стабильная защита силовых линий.

Характеристика C обеспечивает срабатывание электромагнитного расцепителя при токах, которые в 5–10 раз превышают номинальный. Это оптимально для сетей, где подключены электродвигатели, компрессоры, насосы или другое оборудование с умеренными пусковыми токами.

Показатель 20 kA означает, что автомат способен безопасно отключить ток короткого замыкания большой величины без повреждения внутренних механизмов. Это важно для промышленных сетей и распределительных пунктов.

Особенности монтажа и эксплуатации

Автоматический выключатель устанавливается на стандартную DIN-рейку в распределительном щите. Подключение осуществляется к трехфазной сети в соответствии со схемой электромонтажа. Для безопасной эксплуатации монтаж должен выполнять квалифицированный электрик.

При использовании автоматического выключателя важно учитывать номинальный ток сети, сечение кабеля и допустимую нагрузку. Устройство должно использоваться только в сетях, параметры которых соответствуют его техническим характеристикам.

Ограничения применения

Автоматический выключатель не предназначен для защиты от утечки тока. Для этого необходимо дополнительно использовать устройства защитного отключения или дифференциальные автоматы. Также он не используется как регулярный выключатель для ежедневного ручного управления нагрузкой.
