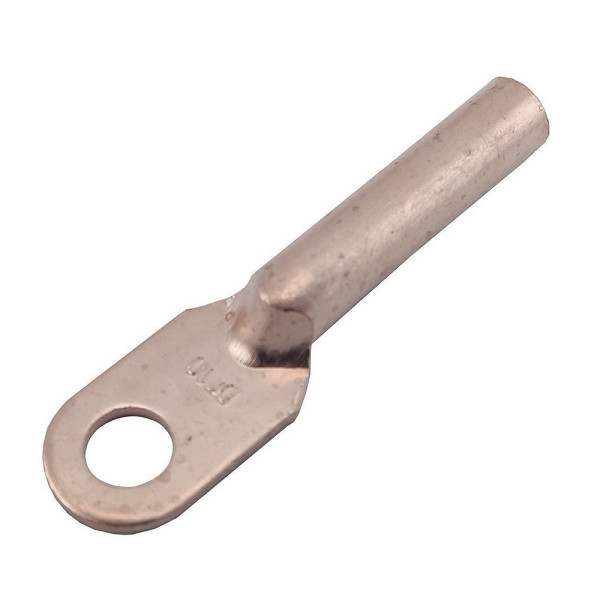

Наконечник мідний TNSy DT-010/8

Мідний наконечник TNSy: надійне та безпечне підключення кабелю до гвинтових або болтових клем

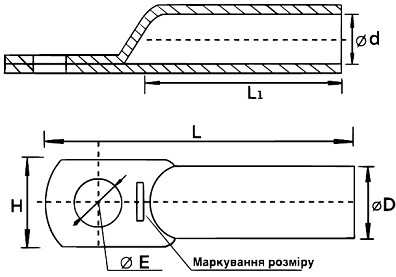

Кабельний наконечник TNSy DT-010/8 призначений для оконцювання мідних жил проводів і кабелів перед їх підключенням до електротехнічного обладнання. Конструкція з контактною пластиною та отвором під болт дає змогу закріпити провідник на відповідній клемі, контактному виводі або шині.

Наконечник монтується на попередньо зачищену жилу методом опресування. Після обтискання трубчаста частина утримує провідник, а пласка контактна частина забезпечує поверхню для болтового приєднання. Для монтажу необхідно використовувати пресовий інструмент із матрицею, що відповідає розміру наконечника.

Під час підготовки кабелю важливо не пошкодити дротини жили та повністю вставити провідник у трубчасту частину наконечника. Після опресування контактну пластину закріплюють болтовим з'єднанням, дотримуючись вимог до монтажу відповідного електрообладнання.

Технічні характеристики

Переваги

• Кільцева контактна пластина дає змогу виконати болтове приєднання провідника до відповідного контактного вузла.
• Конструкція наконечника полегшує організацію кабельних підключень в електрощитах і силових установках.
• Нероз'ємна фіксація жили після опресування зменшує ризик її випадкового вислизання за умови правильного монтажу.
• Відсутність пластикової ізоляції дає змогу підібрати зовнішній ізоляційний захист відповідно до конкретного з'єднання.

Застосування

Мідний наконечник TNSy DT-010/8 використовують для підключення кабелів із мідними жилами до автоматичних вимикачів, розподільних шин, клемних вузлів та іншого електротехнічного обладнання, якщо конструкція контактної частини передбачає болтове кріплення відповідного розміру. Виріб призначений для провідників перерізом 10 мм². Монтаж виконують на знеструмленій лінії з дотриманням вимог електробезпеки.
