Наконечник мідний луджений TNSy SC 25/10

Виробник: TechnoSystems Модель: 31936
0
Все про товар
Опис
Характеристики
Відгуки 0
Часті питання
Питання0

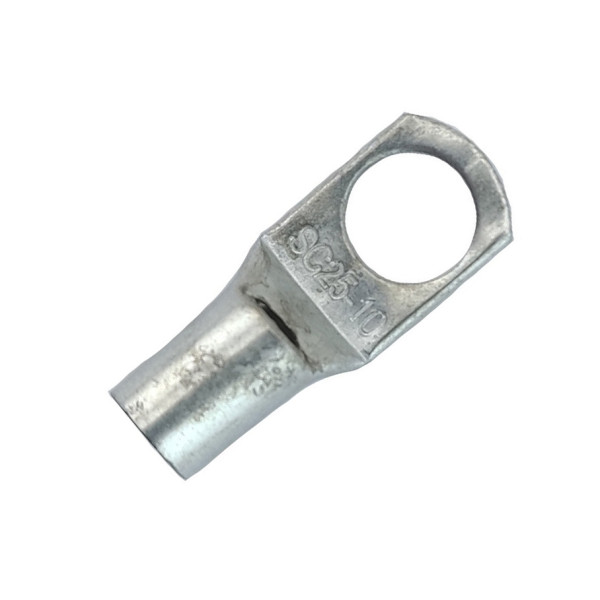

Наконечник мідний луджений TNSy SC 25/10
Є в наявності
8.42 ₴
Купити цей товар в 1 клік:
Внутрішній діаметр:7,2 мм
Діаметр:9 мм
Діаметр отвору під гвинт :10 мм
Довжина:34 мм
Матеріал:мідь луджена
Переріз проводу:25 мм²
Температура експлуатації, °С:-40 до +80
Доставка
Автотранспорт Venbud (Київ)
Автотранспорт Venbud (Київ)
1700
Автотранспорт Venbud (Київська область)
Автотранспорт Venbud (Київська область)
1700+
Самовивіз зі складів: -- Видубичі;-- -- Нивки;-- --вул. Марка Вовчка;-- --вул. Бориспільська--
Самовивіз зі складів: -- Видубичі;-- -- Нивки;-- --вул. Марка Вовчка;-- --вул. Бориспільська--
0
Оплата
Готівкою Готівкою
Оплата на ФОП Оплата на ФОП
Оплата по рахунку на ТОВ з ПДВ (мін. замовлення 5000грн) Оплата по рахунку на ТОВ з ПДВ (мін. замовлення 5000грн)
Також купують з категорій
Гіпсокартон (ЛГК) Гіпсокартон (ЛГК)
Вимикачі Вимикачі
Електромонтажне устаткування Електромонтажне устаткування
Ізострічка Ізострічка
Автоматичні вимикачі (автомати) Автоматичні вимикачі (автомати)
Гільза з’єднувальна Гільза з’єднувальна
Кабель і провід Кабель і провід
Клемник та клемна колодка Клемник та клемна колодка
Модульні контактори Модульні контактори
Наконечники для кабелю Наконечники для кабелю
Реле напруги Реле напруги
Системи для прокладки кабелю Системи для прокладки кабелю
Гофра для кабелю Гофра для кабелю
Металорукав Металорукав
Пластикові кабель канали Пластикові кабель канали
Шини електричні та гребінки Шини електричні та гребінки
Щити розподільчі Щити розподільчі
Розетки Розетки
Наконечник мідний луджений TNSy SC 25/10
8.42 ₴
Опис

Наконечник мідний луджений TNSy: для оконцювання багатожильних мідних проводів

Мідний луджений наконечник TNSy SC 25/10 призначений для оконцювання мідних проводів і кабелів перед їх підключенням до електротехнічного обладнання. Кільцева контактна частина дає змогу закріпити провідник за допомогою гвинтового або болтового з'єднання.

Наконечник виготовлений з електротехнічної міді з олов'яним покриттям. Така поверхня допомагає захистити мідь від окиснення та підтримувати належний стан контактної ділянки під час експлуатації.

Модель SC 25/10 розрахована на провідники перерізом 25 мм². Для встановлення на контактну точку передбачено отвір під гвинт або болт діаметром 10 мм. Під час підготовки кабелю важливо враховувати переріз жили та відповідність кріплення розміру отвору.

Фіксація наконечника на провіднику виконується опресуванням. Для монтажу потрібно попередньо зняти ізоляцію з кінця проводу, вставити жилу в трубчасту частину наконечника та обтиснути її відповідним інструментом.


Технічні характеристики

ВиробникTNSy
Тип наконечникаSC 25/10
МатеріалМідь луджена
Переріз провідника25 мм²
Діаметр отвору під гвинт10 мм
Метод фіксації на проводіОпресування
Діаметр ØE10,5 мм
Діаметр ØD9 мм
Діаметр Ød7,2 мм
Загальна довжина L34 мм
Довжина L113,5 мм
Висота H12,5 мм
Температура навколишнього середовищаВід -40 до +80 °C
Допустима середня відносна вологістьНе більше 90%

Переваги

  • Олов'яне покриття зменшує вплив окиснення на поверхню мідного контакту.
  • Кільцева контактна частина дає змогу зафіксувати з'єднання кріпильним елементом через отвір.
  • Компактні габарити полегшують розміщення наконечника в монтажному вузлі відповідного розміру.
  • Конструкція поєднує трубчасту частину для жили та пласку контактну ділянку для підключення.

Застосування

Наконечник TNSy SC 25/10 використовують під час монтажу електричних з'єднань із мідними провідниками в розподільчих щитах, електротехнічних установках та інших вузлах, де передбачене болтове або гвинтове кріплення. Під час вибору потрібно перевірити сумісність наконечника з перерізом провідника й розміром контактного кріплення.

Характеристики
Основні характеристики
Внутрішній діаметр
7,2 мм
Діаметр
9 мм
Діаметр отвору під гвинт
10 мм
Довжина
34 мм
Матеріал
мідь луджена
Переріз проводу
25 мм²
Температура експлуатації, °С
-40 до +80
Часті питання про Наконечник мідний луджений TNSy SC 25/10
Призначення наконечника TNSy SC 10/8Для чого призначений наконечник TNSy SC 25/10?

Він використовується для оконцювання мідного проводу або кабелю та подальшого підключення до контактного вузла за допомогою гвинта чи болта.

Переріз проводу для наконечника TNSy SC 10/8Для якого перерізу проводу підходить SC 25/10?

Модель призначена для мідного провідника перерізом 25 мм².

Спосіб монтажу наконечника TNSy SC 10/8Як закріпити наконечник на проводі?

Кінець провідника потрібно зачистити від ізоляції, вставити в трубчасту частину наконечника та обтиснути відповідним пресувальним інструментом.

Розмір отвору наконечника TNSy SC 10/8Який розмір кріпильного отвору має наконечник?

Діаметр отвору під гвинт або болт становить 10 мм. Перед монтажем слід перевірити відповідність кріплення цьому розміру.

Матеріал наконечника TNSy SC 10/8З якого матеріалу виготовлений наконечник?

Виріб виготовлений з міді з олов'яним покриттям.

Температурні умови експлуатації TNSy SC 10/8За якої температури можна експлуатувати наконечник?

Виробник зазначає діапазон температури навколишнього середовища від -40 до +80 °C за середньої відносної вологості не більше 90%.
