Для чого призначений наконечник TNSy JG-16/8?

Він використовується для оконцювання мідних провідників перед їх підключенням до електротехнічного обладнання.

Чи підходить цей наконечник для алюмінієвого кабелю?

Ні. Модель JG-16/8 призначена для мідних провідників. Для алюмінієвих жил потрібно підбирати наконечник відповідного типу.

Як монтується наконечник?

Кінець зачищеної жили вставляють у трубчасту частину та опресовують відповідним інструментом. Контактну частину після цього приєднують до сумісного кріпильного вузла.

Який розмір кріплення потрібен?

Наконечник має контактний отвір діаметром 8,2 мм. Перед монтажем потрібно перевірити відповідність кріплення та контактної поверхні обладнання.

Для чого нанесено олов'яне покриття?

Олов'яне покриття допомагає зменшити окиснення мідної поверхні наконечника.

Які умови експлуатації передбачені для виробу?

Зазначений виробником діапазон температури навколишнього середовища становить від -40 до +80 °C, а допустима середня відносна вологість — не більше 90%.

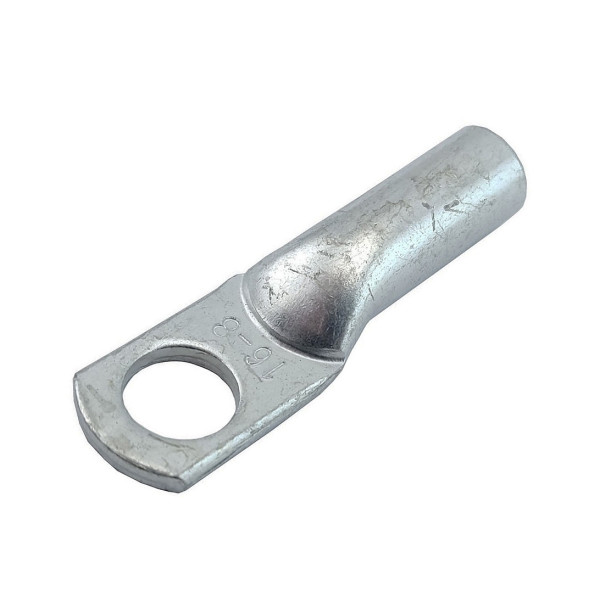

Наконечник мідний луджений TNSy JG-16/8

Виробник: TechnoSystems Модель: 31929

Все про товар

Опис

Характеристики

Відгуки 0

Часті питання

Питання0

Новинка

Є в наявності

17.01 ₴

Купити цей товар в 1 клік:

Внутрішній діаметр:7 мм

Діаметр:9 мм

Діаметр отвору під гвинт :8 мм

Довжина:41 мм

Матеріал:мідь луджена

Переріз проводу:16 мм²

Температура експлуатації, °С:-40 до +80

Доставка

Автотранспорт Venbud (Київ)

1700

Автотранспорт Venbud (Київська область)

1700+

Самовивіз зі складів: -- Видубичі;-- -- Нивки;-- --вул. Марка Вовчка;-- --вул. Бориспільська--

Оплата

Готівкою

Оплата на ФОП

Оплата по рахунку на ТОВ з ПДВ (мін. замовлення 5000грн)

Також купують з категорій

Гіпсокартон (ЛГК)

Вимикачі

Електромонтажне устаткування

Ізострічка

Автоматичні вимикачі (автомати)

Гільза з’єднувальна

Кабель і провід

Клемник та клемна колодка

Модульні контактори

Наконечники для кабелю

Реле напруги

Системи для прокладки кабелю

Гофра для кабелю

Металорукав

Пластикові кабель канали

Шини електричні та гребінки

Щити розподільчі

Розетки

Наконечник мідний луджений TNSy JG-16/8

17.01 ₴

Опис

Мідний луджений наконечник TNSy: для оконцювання та підключення багатожильних провідників

Кабельний наконечник TNSy JG-16/8 призначений для оконцювання мідних проводів і кабелів перед підключенням до електротехнічного обладнання. Контактна частина з отвором під гвинт дає змогу виконати болтове приєднання підготовленої жили до відповідного контактного вузла.

Монтаж наконечника здійснюється методом опресування. Для цього з кінця провідника знімають ізоляцію, вставляють жилу в трубчасту частину виробу та обтискають спеціальним інструментом. Після встановлення наконечник утворює контактний елемент для подальшого підключення кабелю.

Виріб виготовлений із міді із захисним олов'яним покриттям. Луджена поверхня допомагає зменшити окиснення металу та підтримувати належний стан контактної ділянки під час експлуатації.

Під час монтажу важливо дотримуватися технології опресування та використовувати інструмент, відповідний перерізу провідника. Також необхідно перевірити сумісність отвору наконечника з кріпленням обладнання, до якого підключатиметься кабель.

Технічні характеристики

Матеріал	Мідь луджена
Переріз провідника	16 мм²
Діаметр отвору під гвинт	8 мм
Метод фіксації на проводі	Опресування
Діаметр контактного отвору ØE	8,2 мм
Зовнішній діаметр трубчастої частини ØD	9 мм
Внутрішній діаметр трубчастої частини Ød	7 мм
Загальна довжина L	41 мм
Довжина трубчастої частини L1	21 мм
Висота контактної частини H	12 мм
Номінальна напруга застосування	До 10 кВ
Температура навколишнього середовища	Від -40 до +80 °C
Допустима середня відносна вологість	До 90%

Переваги

Кільцева форма контактної частини передбачає кріплення за допомогою гвинта або болта.
Луджена мідна поверхня допомагає зберігати контактні властивості металу.
Опресоване з'єднання не потребує різьбового затискання самої жили всередині наконечника.
Конструкція дає змогу підготувати кінець кабелю до підключення в електричному щиті або іншому контактному вузлі.

Застосування

Наконечник TNSy JG-16/8 застосовують під час монтажу та ремонту електричних мереж для приєднання мідних провідників до обладнання з відповідними болтовими контактами. Перед використанням необхідно перевірити відповідність перерізу жили, параметрів контактного отвору та умов експлуатації. Монтаж виконують на знеструмленій лінії з дотриманням правил електробезпеки.

Характеристики

Основні характеристики

Внутрішній діаметр

7 мм

Діаметр

9 мм

Діаметр отвору під гвинт

8 мм

Довжина

41 мм

Матеріал

мідь луджена

Переріз проводу

16 мм²

Температура експлуатації, °С

-40 до +80

Часті питання про Наконечник мідний луджений TNSy JG-16/8

Для чого призначений наконечник TNSy JG-16/8?: Він використовується для оконцювання мідних провідників перед їх підключенням до електротехнічного обладнання.

Чи підходить цей наконечник для алюмінієвого кабелю?: Ні. Модель JG-16/8 призначена для мідних провідників. Для алюмінієвих жил потрібно підбирати наконечник відповідного типу.

Як монтується наконечник?: Кінець зачищеної жили вставляють у трубчасту частину та опресовують відповідним інструментом. Контактну частину після цього приєднують до сумісного кріпильного вузла.

Який розмір кріплення потрібен?: Наконечник має контактний отвір діаметром 8,2 мм. Перед монтажем потрібно перевірити відповідність кріплення та контактної поверхні обладнання.

Для чого нанесено олов'яне покриття?: Олов'яне покриття допомагає зменшити окиснення мідної поверхні наконечника.

Які умови експлуатації передбачені для виробу?: Зазначений виробником діапазон температури навколишнього середовища становить від -40 до +80 °C, а допустима середня відносна вологість — не більше 90%.
