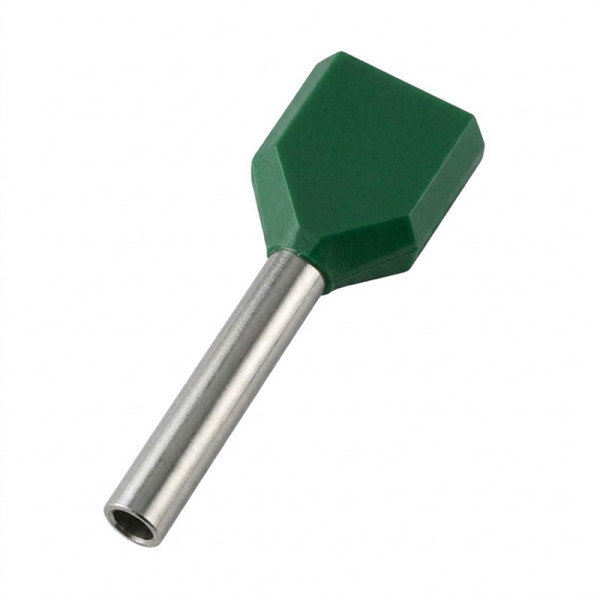

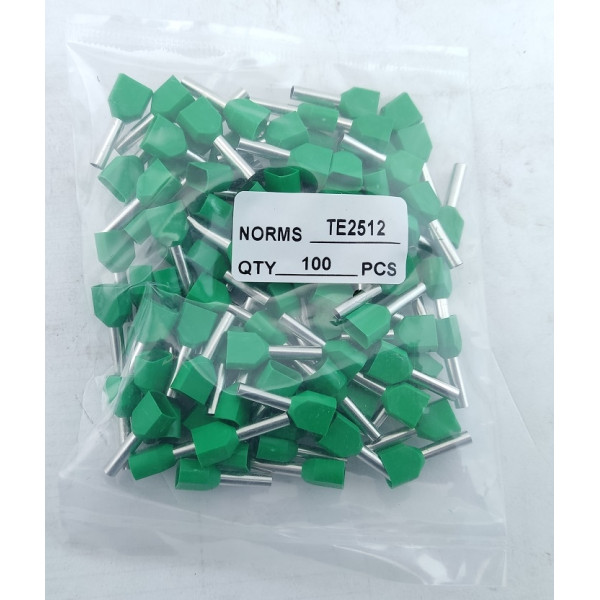

Наконечник гільза TNSy для 2х проводів TE2512 зелений

Наконечник подвійний TNSy

Подвійний наконечник-гільза TNSy TE2512 призначений для оконцювання двох багатодротяних гнучких провідників та їх підключення до контактних затискачів електротехнічного обладнання. Конструкція дає змогу розмістити два проводи в одній металевій гільзі та виконати їх спільне підключення до одного контактного затискача.

Контактна частина наконечника виготовлена з міді з лудженим покриттям. Лудіння захищає метал від корозії та сприяє збереженню контактних властивостей. Після встановлення провідників гільзу обтискають спеціальним інструментом, завдяки чому формується єдина конструкція, яка фіксує пучки багатодротяних жил.

Модель TE2512 розрахована на одночасне оконцювання двох провідників перерізом 2,5 мм² кожен. Довжина контактної частини становить 12 мм, що забезпечує розміщення зачищених кінців обох проводів усередині металевої трубки перед опресуванням.

Ізоляційна манжета виготовлена з ПВХ, що не підтримує горіння. Вона охоплює вхідну частину металевої гільзи та допомагає організувати провідники під час монтажу. Зелений колір ізоляції полегшує візуальне розпізнавання типорозміру наконечника.

Наконечник TNSy TE2512 застосовується під час складання електричних щитів, монтажу клемних блоків, набірних затискачів, розеток та автоматичних вимикачів. Він дає змогу підготувати два гнучкі проводи до спільного підключення без окремого оконцювання кожного провідника.

Технічні характеристики

Застосування

Подвійний наконечник TNSy TE2512 використовують для оконцювання двох гнучких багатодротяних мідних провідників перерізом 2,5 мм² під час складання електричних щитів, монтажу клемних блоків, набірних затискачів, розеток та автоматичних вимикачів. Перед монтажем необхідно переконатися, що контактний затискач допускає підключення двох провідників через подвійний наконечник.
