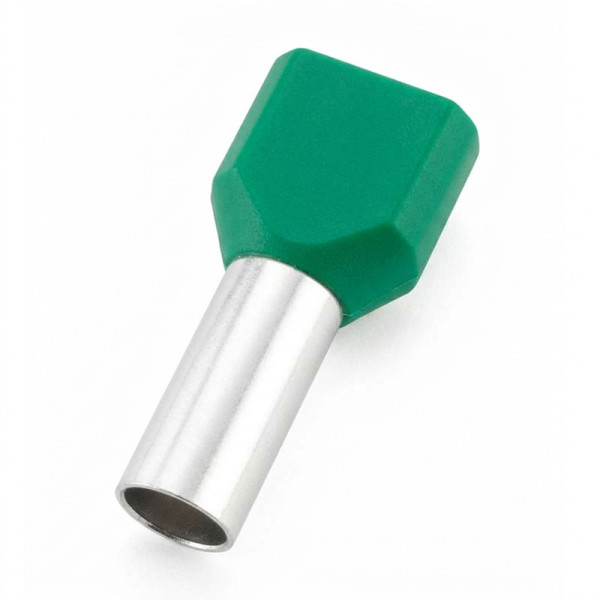

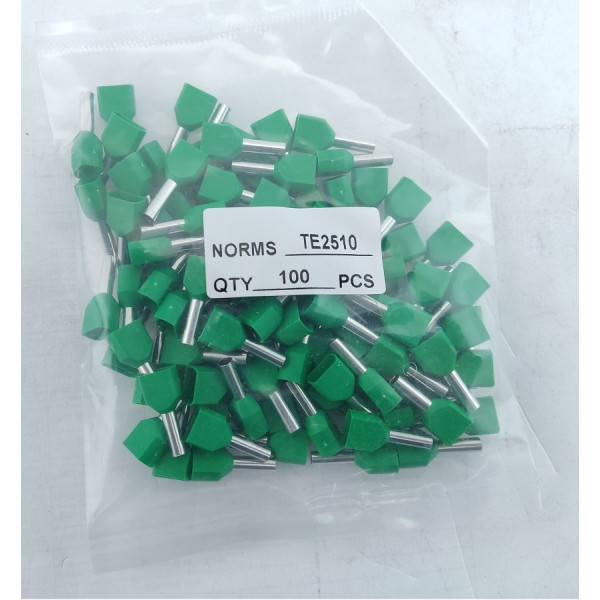

Наконечник гільза TNSy для 2х проводів TE2510 зелений

Наконечник подвійний TNSy

Подвійний наконечник-гільза TNSy TE2510 призначений для оконцювання двох багатодротяних гнучких провідників і підключення їх до контактних затискачів електротехнічного обладнання. Він дає змогу розмістити два проводи в одній контактній гільзі та підготувати їх до спільного підключення до клемних блоків, набірних затискачів, розеток і автоматичних вимикачів.

Контактна частина наконечника виготовлена з міді з лудженим покриттям. Лудіння захищає метал від корозії та сприяє збереженню контактних властивостей. Для фіксації провідників використовується метод опресування за допомогою спеціалізованого обтискного інструменту.

Модель TE2510 розрахована на одночасне оконцювання двох провідників перерізом 2,5 мм² кожен. Зачищені кінці проводів вставляються всередину порожнистої металевої трубки, після чого обтискаються разом із нею. У результаті формується єдина конструкція, яка фіксує багатодротяні жили та полегшує їх встановлення в контактний затискач.

Ізоляційна манжета виготовлена з ПВХ, що не підтримує горіння. Вона закриває вхідну частину металевої гільзи та допомагає організувати провідники під час монтажу. Зелений колір ізоляції полегшує візуальне розпізнавання наконечника за типорозміром.

Наконечник TNSy TE2510 застосовується під час складання електричних щитів, монтажу розподільчих пристроїв, клемних блоків та підключення електротехнічного обладнання. Він дає змогу виконати спільне оконцювання двох гнучких проводів для подальшого підключення до сумісних контактних затискачів.

Технічні характеристики

Застосування

Подвійний наконечник TNSy TE2510 використовують для оконцювання двох гнучких багатодротяних провідників перерізом 2,5 мм² під час складання електричних щитів, монтажу клемних блоків, набірних затискачів, розеток та автоматичних вимикачів. Перед встановленням необхідно переконатися, що контактний затискач допускає підключення двох провідників через подвійний наконечник.
